Анотація
Захист від замикання на землю для електричних ланцюгів, обладнання та пожеж від електроенергії, викликаних струмами замикання на землю, стає все більш щоденною необхідністю. Для основних вузлів споживання енергії на стороні користувача розроблено та встановлено реле диференційного струму для моніторингу стану залишкового струму кожної схеми споживання енергії в режимі реального часу. Завдяки моніторингу споживання енергії та відповідних параметрів потужності в режимі реального часу покращується безпека, надійність та ефективність використання енергії, зменшуються витрати на технічне обслуговування та здійснюється автоматичний моніторинг залишкового струму. За допомогою моніторингу споживання енергії в режимі реального часу, збору даних та сигналізації, відстежується залишковий струм у системі розподілу електроенергії та забезпечується захист від замикання на землю електричного кола користувача' для запобігання пожежам та нещасні випадки від ураження електричним струмом, викликані залишковим струмом. Ось короткий вступ до застосування нашої компанії' реле залишкового струму ASJ у проекті будинку з водяною терасою навколо острова Мальдіви.
Огляд
Водні таунхауси навколо острова на Мальдівах в основному використовуються для прийому туристів з усього світу. Частота місця нанесення становить 50 Гц, а напруга - 220 В TT або TN ліній розподілу електроенергії системи. Замовник сподівається контролювати залишковий струм лінії, встановивши реле залишкового струму в розподільній шафі будинку з водяним рядком, і сподівається, що відношення значення залишкового струму, що контролюється в режимі реального часу, до встановленого значення залишкового струму може відображатися на панелі дисплея, коли коефіцієнт досягає 80%, реле залишкового струму може негайно спрацювати. Acrel ASJ10-LD1A співпрацює з трансформатором залишкового струму, успішно вирішивши потреби моніторингу залишкового струму на місці замовника'.
Реле залишкового струму серії ASJ
Реле струмової дії серії ASJ можуть поєднуватися з низьковольтними джерелами живлення або низьковольтним контактором для формування комбінованого струмового захисту джерела живлення, що використовується в основному для пристроїв змінного струму 50 Гц, напруги та нижче TT400V та трубопроводів системи TN, на додаток до захисту від замикання на землю для електричних ланцюгів для запобігання несправності заземлення Поширені пошкодження обладнання та електричні збої, спричинені цим, також можуть запобігти небезпеці ураження електричним струмом та забезпечити прямий захист від контакту.
Продукт відповідає вимогам GB/T 22387-2016&"; Реле струму каталізатора [GG" ".
Реле санітарного струму серії ASJ інтегрують функції захисту від перенапруги та перенапруги та автоматичні додаткові функції для нормальної напруги. Виріб має невеликі розміри, високу точність, гнучку структуру та легкість монтажу. Це пристрій безпеки в галузі цивільного будівництва.

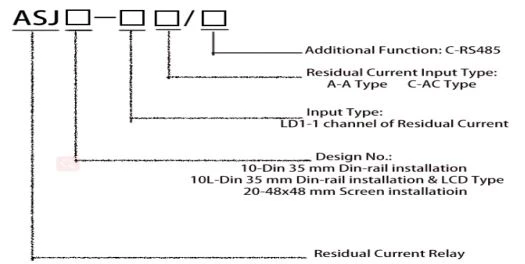

Опис моделі
Технічні особливості
технічний параметр | індекс | |||
Тип AC | Тип А. | |||
введення | Номінальний струм залишкової дії I △ n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30 (A) Примітка 3 | |
Час обмеження не керування автомобілем △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (s) примітка 4 | ||
Номінальний залишковий струм без дії I △ немає | 50%I△n | 50%I△n | ||
експлуатаційні характеристики | простий синусоїдальний змінний струм | простий синусоїдальний змінний струм та пульсуючий постійний струм | ||
частоту | 50Гц ± 5Гц | 50Гц ± 5Гц | ||
помилка дії | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
вихід | вихідний режим | один - це нормальне закриття, а інший - для трансформації | один - це нормальне закриття або відкриття, а інший - для трансформації | |
контактна ємність | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
режим скидання | місцевий і міжміський, | місцевий, міжміський та автоматичний | ||
джерело живлення | діапазон напруги | AC110V 、 AC220V missible допустима похибка ± 10% | AC110V, AC220V, DC85-270V "Допустима похибка ± 10%" | |
розсіювання потужності | ≤5W | |||
витримує напругу частоти живлення | Ефективне значення змінного струму між джерелом живлення, входом і виходом: 2 кВ/1 хв | |||
при нормальній роботі | температура | робоча температура: -20 ℃ ~ +55 ℃ температура зберігання: -30 ℃ ~ +70 ℃ | ||
вологість | ≤95%відносної вологості, з конденсацією вологи та корозійним газом | |||
висота над рівнем моря | ≤2000m | |||
клас забруднення | Третій клас | |||
категорія установки | Введіть Ⅲ | |||
Примітка 3: Номінальний струм залишкової дії ASJ10L-LD1A IN 10mA-30A безперервно регулюється;
Примітка 4: Обмеження ASJ10L-LD1A для часу їзди N не регулюється 0-10S безперервно.

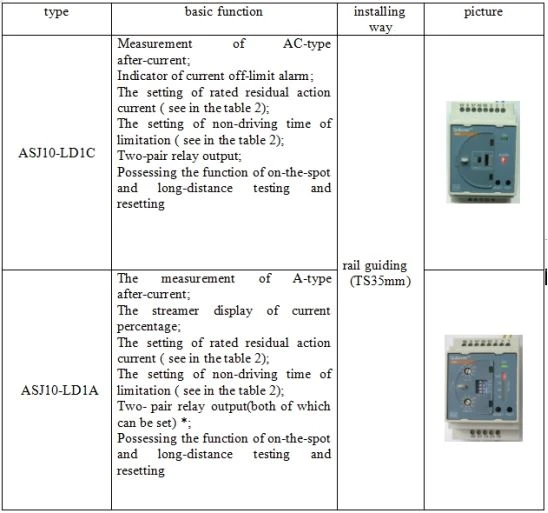

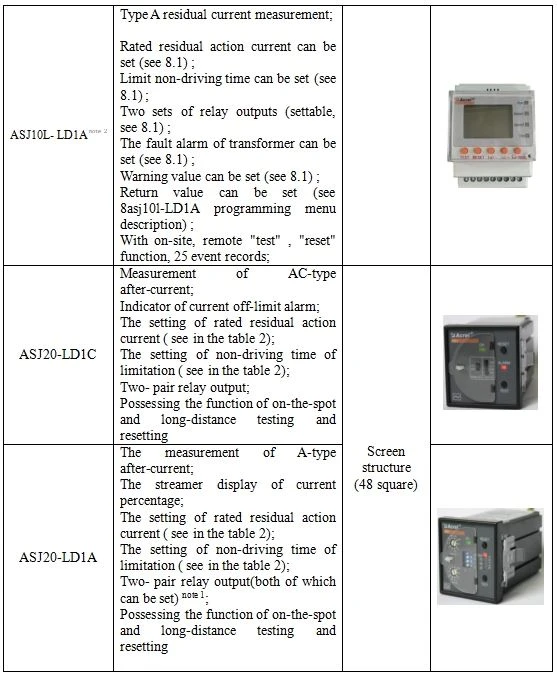

Види продукції
Примітка 1: Функція налаштування реле означає, що ви можете самостійно встановити ініціалізацію та вихід реле, що здійснюється за допомогою циферблата на панелі; конкретний посібник із налаштувань можна знайти з таблиці 5.
Примітка 2: ОПЦІОНАЛЬНА ФУНКЦІЯ C: Зв'язок RTU RS485, модель ASJ10L-LD1A/C

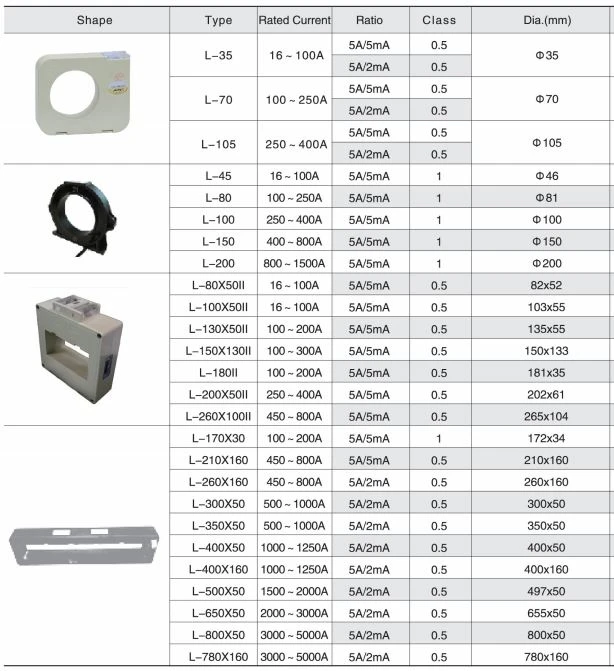

Вибір трансформатора залишкового струму

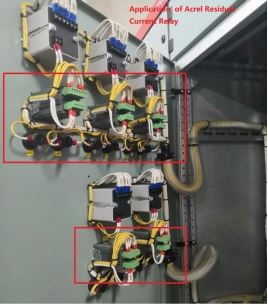

Встановлення
Резюме
Реле залишкового струму серії ASJ має дуже високе співвідношення ціна-продуктивність. Будучи вдосконаленим інтелектуальним та цифровим інструментом моніторингу залишкового струму, реле залишкового струму широко використовувалося у вхідній лінії або однофазному або трифазному підпорядку побутових будинків цивільних будівель. Електрообладнання в лінії розподілу електроенергії.
