Анотація: Ця стаття ознайомлює з застосуванням багатосхемного лічильника енергії ADF400L у В’єтнамі. Багатоканальний лічильник енергії серії ADF400L за допомогою комбінованого модуля може реалізувати найбільші 36 ланцюгів однофазних або 12 ланцюгів трифазних, підключення CT або пряме підключення. ця серія лічильників енергії з високою точністю, високою концентрацією, централізованим управлінням, гнучкістю установки, перевагами один одного невтручання з боку громади, шкіл, підприємств усіх областей. Серія лічильників підтримує функцію передоплати електроенергії.
1. Огляд проекту:
Компанія розташована у В'єтнамі. Клієнтам потрібні 2 канали трифазного прямого доступу та 2 канали трифазного вторинного вимірювання доступу. Лічильники енергії серії Acrel ADF400L відповідають застосуванню та умовам користувача'.
2. Специфікація продукту:
Основний модуль
1. Трифазний блок живлення 3*220/380 В для забезпечення робочої потужності для внутрішнього вимірювального модуля;
2. Інтерфейс «Людина-машина»: LCD та кнопка
програмування;
3. Інфрачервоний зв'язок;
4. Прокручування RF-карти (функція IC);
5. 2 канали мережевого зв'язку RS485 (функція *C);
6. Зв'язок RS485 для розширеного бездротового модуля № 3 (режим підключення RJ45);
7. До 2DI/2DO (функція K);
8. До 1 зв'язку Ethernet (функція CE);

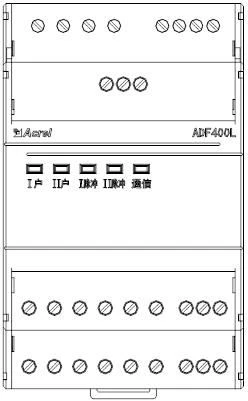

Модуль вимірювання доступу до трансформатора
1. Двосторонній трифазний 3*1 (6) Можна здійснити вимірювання;
2. 2 імпульсний вихід активної енергії;
3. 2 трифазних робочих стану, імпульсний і
індикація зв'язку;
4. До функції 4DI/4DO (функція K);
Прямий доступ до модуля вимірювань
1. Він може здійснювати одностороннє трифазне вимірювання 3*10 (80) або тристороннє однофазне вимірювання 10 (80) A;
2.1 імпульсний вихід активної енергії;
3. Трифазна світлодіодна індикація робочого стану, імпульсного та комунікаційного стану;
3. Основна функція:
Дисплей | РК |
Моніторинг енергії | Активна енергія (позитивна, негативна), реактивна енергія (позитивна, негативна) |
Вимірювання потужності | Напруга, струм, коефіцієнт потужності, частота, активна потужність, реактивна потужність, повна потужність |
Гармонійна функція | Загальна гармоніка, підгармоніка (2～31) |
3 фазний дисбаланс | Небаланс напруги, струму |
DI/DO | Основний модуль 2DI2DO; CT connect 2DI4DO (пряме підключення) |
Спілкування | інфрачервоний; RS485 MODBUS-RTU і DL/T645 |
Енергія історії | 12-місячний енергетичний рекорд |
4. Застосування
Багатосхемний лічильник енергії ADF400L може досягати до 12 трифазних або 36 однофазних вимірювань прямого доступу або 12 трифазних вимірювань взаємного доступу індуктивності, гібрид прямого доступу та взаємного доступу індуктивності за допомогою комбінованого методу вимірювання модулів.
5. Висновок
Лічильники електричної енергії серії ADF400L користуються популярністю серед населених пунктів, шкіл, підприємств тощо завдяки їх високій точності, централізованому монтажу, централізованому управлінню, високій гнучкості установки та безперешкодності.
Бібліографія
1. Рішення для корпоративної мікромережі 2021.04
