Анотація: Пристрій бездротового температурного обладнання Acrel безпосередньо передає значення температури та вологості через трансивер ATC600 - C і датчик температури ATE200, бездротовий датчик температури та вологості AHE та підключається до ПЛК замовника&№39 для керування зв’язком.
1. Огляд проекту
Турецький замовник має проект, який повинен змінити проводове вимірювання температури PT100 на бездротове та підключитися до ПЛК через комунікаційний порт 485 нашого приймача' для автоматичного контролю температури.
2.Презентація продукту
Бездротова температурна система Acrel підходить для 3 - 35кВ внутрішніх комутаційних пристроїв, включаючи вбудовані - в перемикачі, ручні перемикачі, фіксовані перемикачі та петлі - мережевих перемикачів. Він також підходить для перемикачів 0.4кВ низької напруги -, таких як фіксовані перемикачі та перемикачі ящиків. Бездротові датчики температури можуть бути встановлені в будь-якій точці нагріву в комутаційних апаратах, пристрій використовує технологію бездротової передачі даних для передачі в реальному часі - відстежуваних температурних даних і відображає такі дані на ARTM - Pn локально. Крім того, його можна підключити до мережі через порт RS485 для віддаленого інтелектуального моніторингу.
Бездротовий датчик температури та вологості AHE100 в основному використовується для визначення температури та вологості всередині обладнання, такого як шафи перемикання середньої та високої напруги, клемні коробки, кільцеві головні шафи, коробкові трансформатори та середовище розподільної електростанції. Модуль має спеціальну оболонку, яка має хороший вентиляційний ефект і вишуканий зовнішній вигляд, що може ефективно захищати внутрішні компоненти та збільшити термін служби.

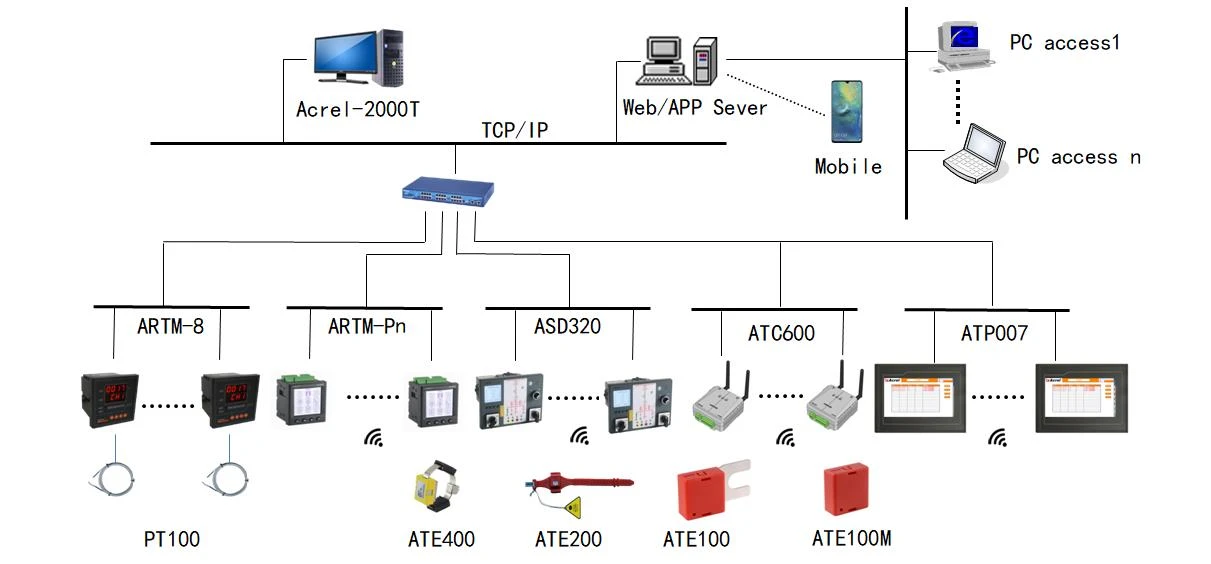

2.1. Топологія мережі
Малюнок 1
Малюнок 2

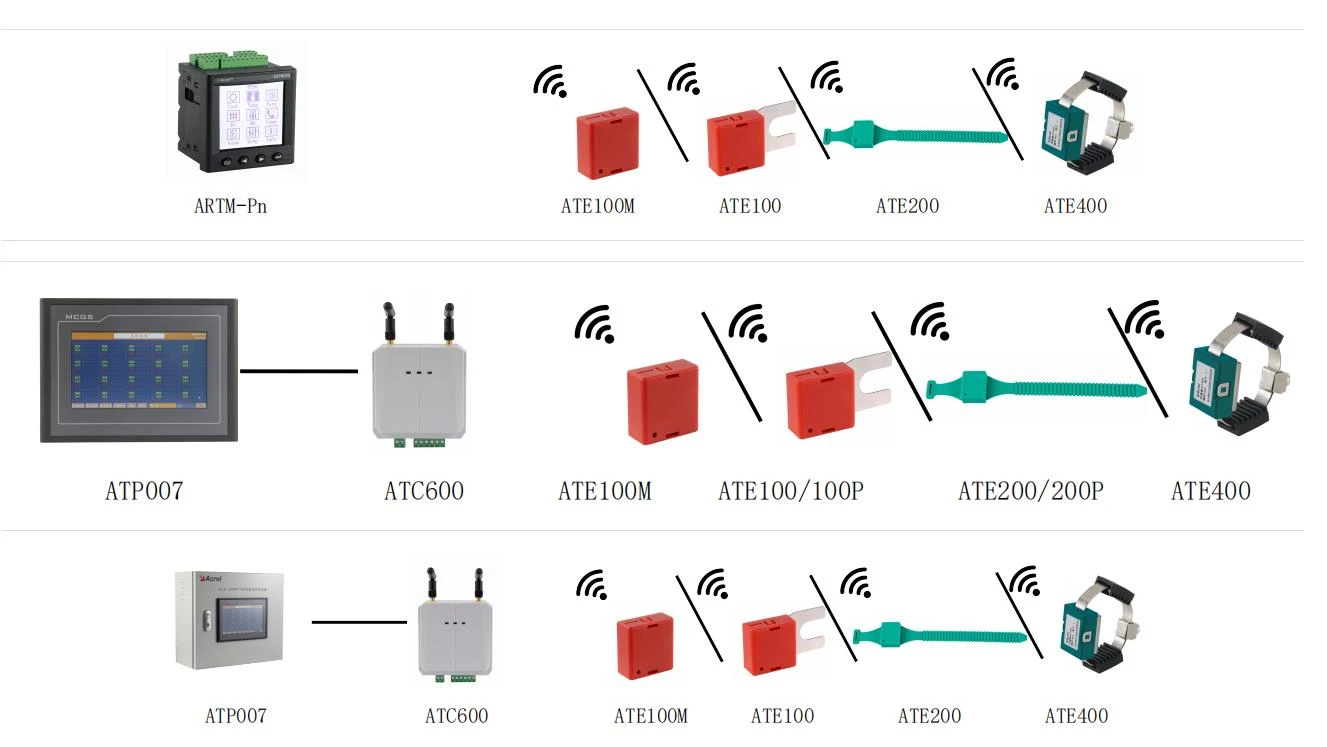

Відповідність сенсорного екрану: ATC600 - C:
Примітка: сенсорний екран підключається до ATC600 - C через інтерфейс RS485, щоб реалізувати централізоване відображення температури та вологості, а один ATC600 - C може отримувати 240 датчиків температури та вологості.

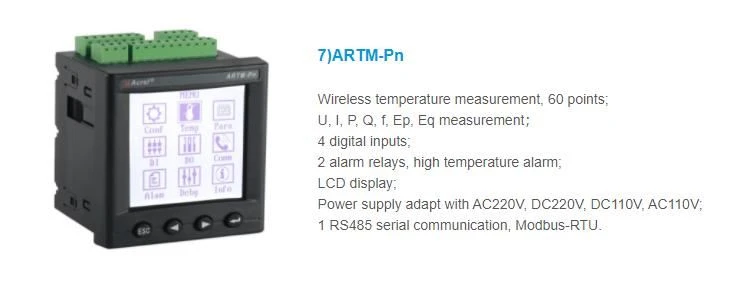

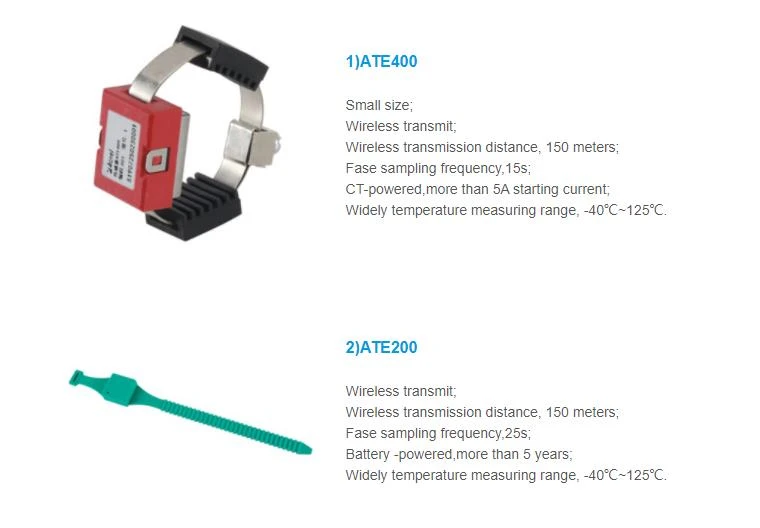

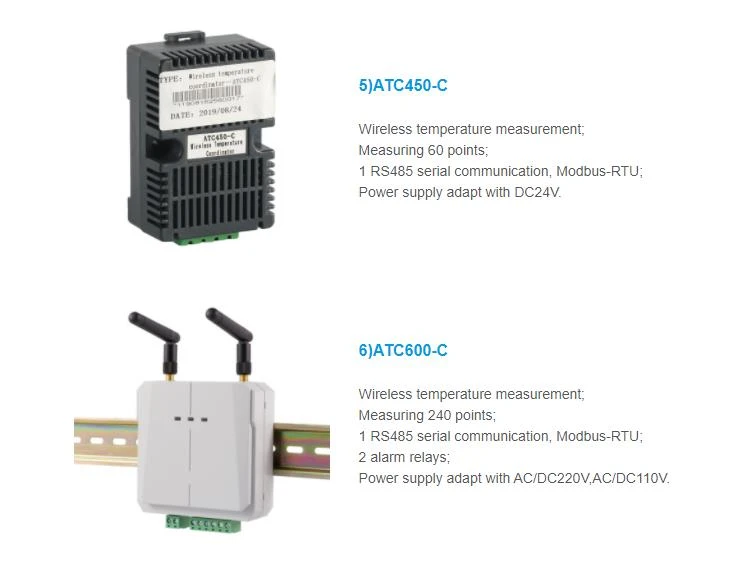

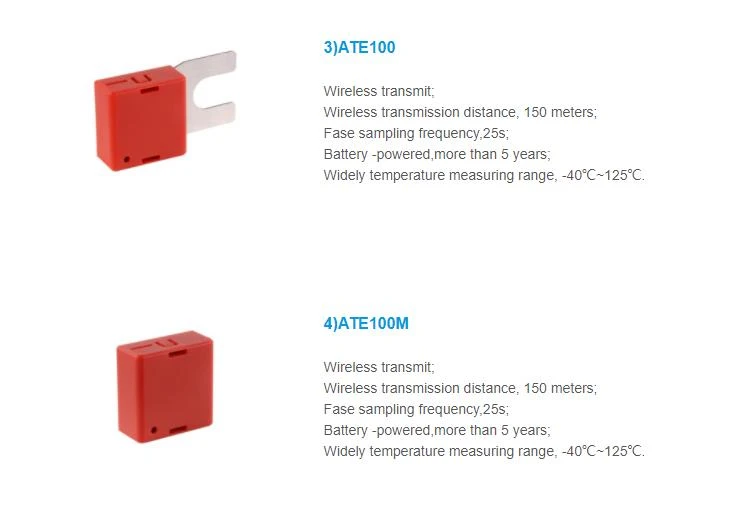

2.2 Супутні продукти

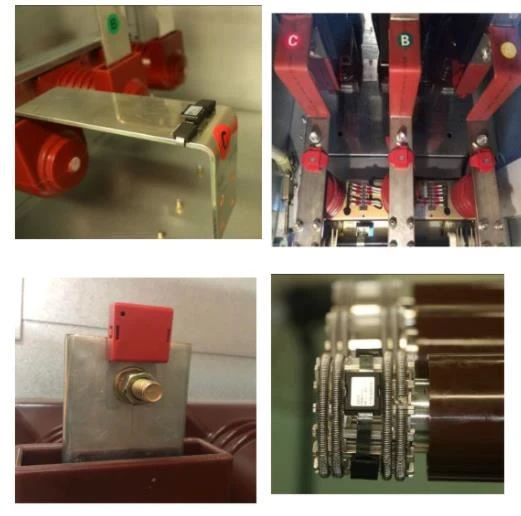

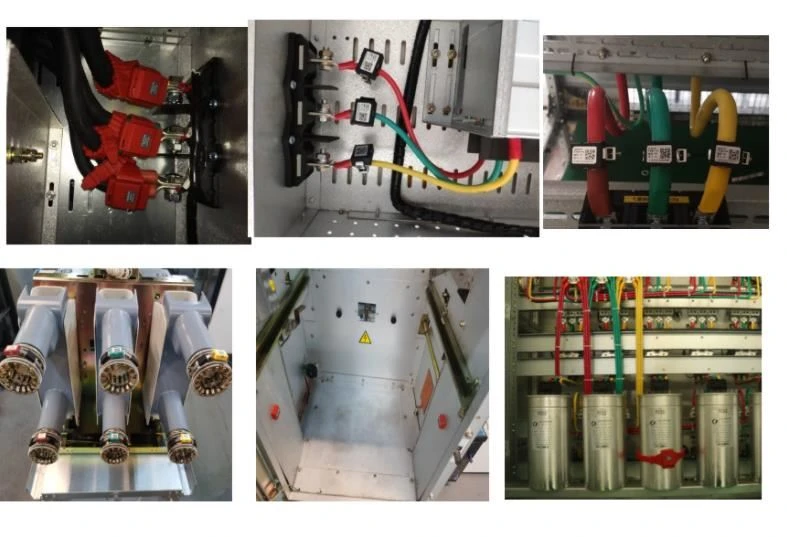

3. Зображення встановлення
