Анотація
Серії ATE і ARTM-Pn підходять для моніторингу температури в режимі реального часу контактів автоматичного вимикача, кабелю, шин у високовольтних шафах.
Огляд проекту
Проект в Росії потребує моніторингу температури шин і кабелів у високовольтній шафі. Порівнявши різні аспекти, замовник виявив, що наші бездротові температурні датчики серії ATE та бездротове обладнання для вимірювання температури ARTM-Pn легко встановлювати на великій відстані зв’язку та мають широкий спектр застосування. Тому вони вирішили використовувати наше бездротове обладнання для вимірювання температури.
Дизайн продукту
Бездротове обладнання для вимірювання температури ARTM-Pn розроблено відповідно до Специфікації бездротового обладнання для вимірювання температури, NB/T 42086-2016. Він підходить для внутрішніх розподільних пристроїв напругою 3-35 кВ, включаючи вбудовані розподільні пристрої, розподільні пристрої ручних візків, стаціонарні розподільні пристрої та розподільні пристрої з контурною мережею. Він також підходить для низьковольтних розподільних пристроїв 0,4 кВ, таких як стаціонарні розподільні пристрої та розподільні пристрої з ящиками. Бездротові датчики температури можуть бути встановлені в будь-якій точці нагріву в розподільних пристроях, пристрій використовує технологію бездротової передачі даних для передачі в реальному часі контрольованих температурних даних і відображає такі дані на ARTM-Pn локально. Крім того, його можна підключити до мережі через порт RS485 для віддаленого інтелектуального моніторингу.

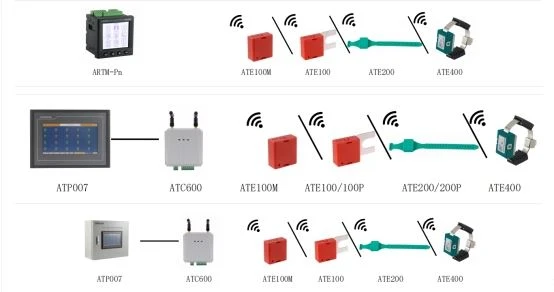

Існує три типи бездротових температурних датчиків серії ATE і три способи монтажу відповідно: болтовий, закріплений ремінцем і прив’язаний. Болтовий тип підходить для використання в місцях з’єднання кабелю та шин, а також для з’єднань кабелю та роз’єднувача. Тип, закріплений на ремінці, підходить для використання на рухомих контактах і нерухомих контактах вимикача, кабельних з'єднань і шин. Стяжний тип підходить для використання на рухомих контактах, шинах, кабелях і стиках між шиною і кабелем.

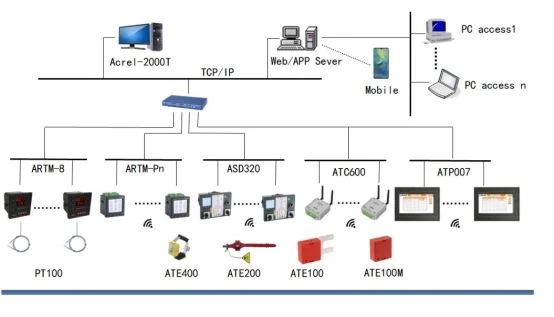

Технологія мережі

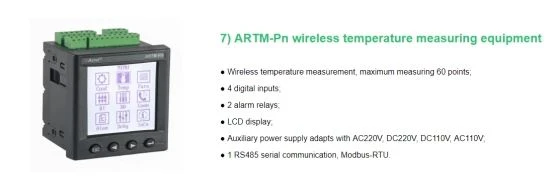

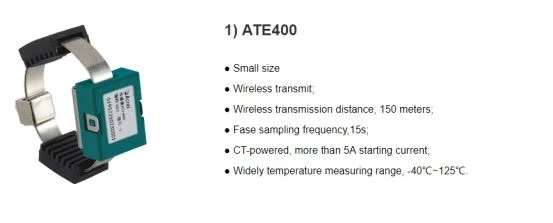

Продукт

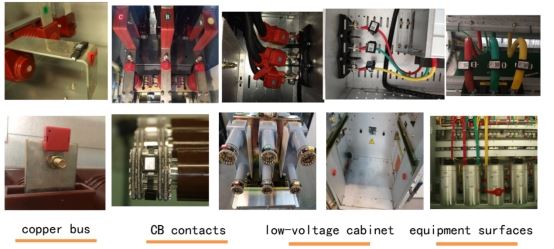

Установка
