Анотація
Відповідно до принципу, характеристик і режиму установки датчика струму Холла відкритого типу аналізується застосування датчика струму Холла відкритого типу в системі трансформації та розподілу заводу, щоб забезпечити рішення для користувачів швидке інтелектуальне розподілення системи постійного струму.
Ключові слова: датчик струму Холла відкритого типу застосування принципу роботи системи розподілу постійного струму
Огляд
Система розподілу постійного струму зазвичай складається з високочастотного імпульсного джерела живлення та батареї, яка використовується для забезпечення надійного джерела живлення постійного струму для керування, сигналу, релейного захисту та автоматичних пристроїв, аварійного освітлення тощо в системі постійного струму. До нього пред'являються високі вимоги до надійності, стабільності та якості електропостачання. Тому в російській системі постійного струму ми узгодили використовуваний розподільний лічильник DC Холла. Під час трансформації системи постійного струму не відбувається відключення електроенергії, інженерне перетворення є складним, а традиційний закритий датчик струму Хола або шунт не можуть вирішити проблему. Таким чином, відкритий датчик струму Холла може бути використаний для вирішення проблеми вимірювання постійного струму в проекті трансформації, щоб забезпечити безпечну роботу процесу трансформації без відключення електроенергії.
Дизайн продукту
Конструктивні особливості
Датчик струму Холла з відкритим ротом розроблений на основі традиційного датчика струму Холла з закритим ротом. Має нову структуру та красивий зовнішній вигляд. Все складається з оболонки, залізного сердечника, друкованої плати та фіксованої смоли. Матеріал корпусу виготовлений зі сплаву PC/ABS, який має характеристики стійкості до високих температур, високої механічної міцності та захисту навколишнього середовища. Сердечник виготовлений з орієнтованого холодного скріпленого кремнієвого сталевого листа, який має характеристики стабільної роботи, високої механічної міцності та надзвичайно високої магнітної провідності. Зелений штекерний термінал використовується для монтажної плати та зовнішньої проводки, що зручно та надійно для електропроводки на місці. Конкретна структура показана на рисунках 1 і 2. Зовнішній вигляд продукту має роздільний дизайн. На малюнку 1 показаний круглий прохід, який підходить для проходження через систему постійного струму, коли первинною шиною є кабель. 2 квадратний прохід, придатний для системи постійного струму, коли первинною шиною є мідна шина. Відповідно до діапазону вимірювання первинного струму та вимог до перфорації можна вибрати відповідний тип продукту. Ця серія датчиків може вимірювати діапазон струму 20A ~ 20000A, основну форму phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 та інші характеристики, як показано на малюнку 3. , підходить для різних застосувань.

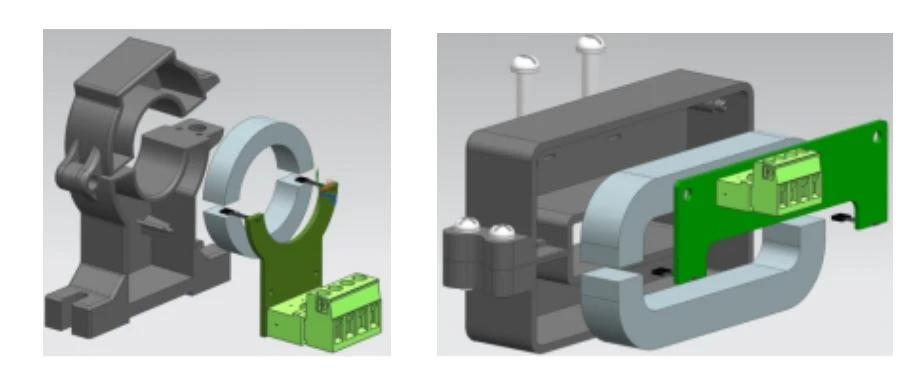

Рис. 1 кругова схема проходу Рис. 2 Квадратна схема проходу

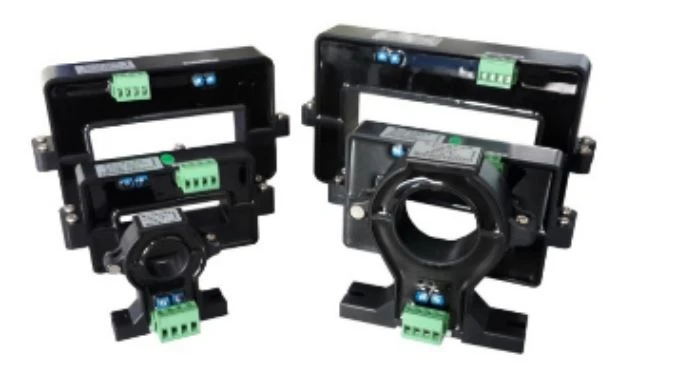

Рисунок 3 Датчик струму Холла відкритого типу серії AHKC
Принцип роботи
Датчик струму Холу на основі ефекту Холла, принципу електромагнітної індукції, конструкції датчика, за принципом можна розділити на режим із розімкнутим контуром (прямий) і режим замкнутого циклу (тип магнітного балансу), відкритий датчик струму Холу є традиційним. відкритий контур (прямий) покращений на основі датчика Холла, відрізняється від традиційного одноядерного, однокристального дизайну залу. Для того, щоб спроектувати розділену структуру, залізне ядро відокремлюється та встановлюється симетрично. У апаратному забезпеченні використовується паралельний комплементарний диференціальний вхід подвійних мікросхем Холла. Принцип дії датчика Холла відкритого типу показаний на малюнку 4:

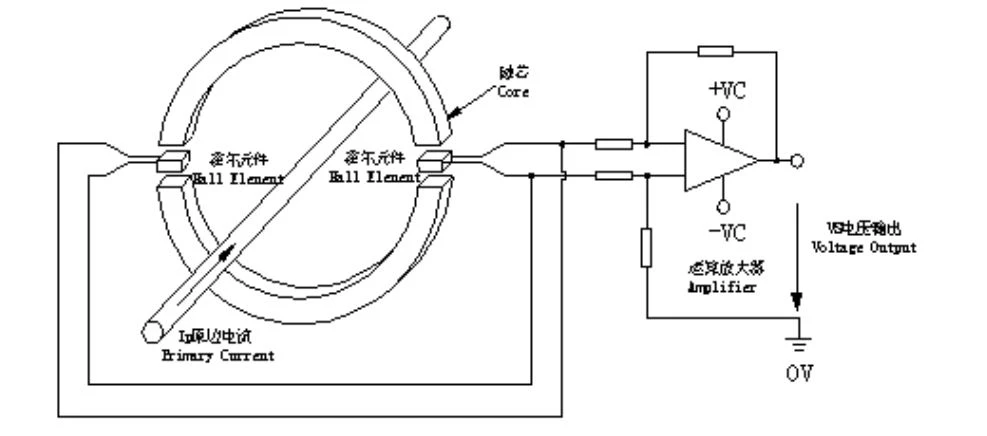

Рис. 4 Принципова схема відкритого датчика Холла
Коли первинний бічний струм IP протікає через довгий дріт, вироблятиме магнітне поле навколо дроту, розмір магнітного поля і пропорційний струму через дріт, магнітне поле збирається в колі через два елементи Холла в кругове вимірювання повітряного зазору, дві позначки елементів Холу замість цього розміщені в одному полі, вихідний сигнал із доповнювальними характеристиками вихідної напруги на виході диференціального підсилювача, може не тільки придушити синфазні перешкоди, але й вплив температурного дрейфу, вихід напруга VS точно відображають вихідний бічний струм IP. Загальний номінальний вихід відкалібрований як DC±5V або DC4-20mA.
Установка виробу
Візьмемо для прикладу вироби з квадратними отворами, як показано на малюнку 5, відкрийте кріпильний гвинт датчика струму Холла відкритого типу та зніміть нижню частину датчика; Верхній корпус датчика струму Холла відкритого типу завантажений в первинну шину розподільної системи, а нижній корпус датчика закритий. Кріпильні гвинти і прокладки датчика проходять через кріпильні отвори верхнього і нижнього корпусів, а верхній і нижній корпуси датчика закріплені разом. Якщо можлива установка вимкнення живлення на місці, на бронзовій пластині можна відкрити два відповідних різьбових отвори відповідно до вимог до датчика, а датчик закріпити на різьбовому отворі шини через задній монтажний отвір для кріплення, щоб завершити монтаж. установка датчика; Якщо на об’єкті потрібна безперервна електрична установка, між корпусом і бронзовою пластиною можна вмонтувати опорну гумову прокладку, щоб забезпечити надійну роботу датчика в умовах вібрації. Весь процес установки відносно швидкий і простий.

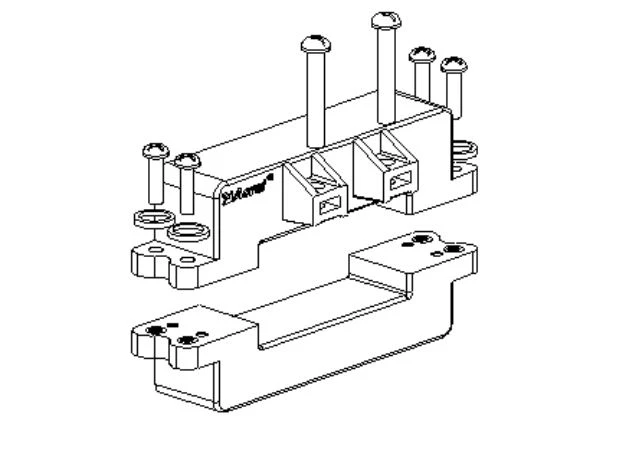

Рис. 5 Схема установки виробу
Переваги датчика Холла відкритого типу
У порівнянні з традиційним методом вимірювання постійного струму, який зазвичай використовується за допомогою шунта або трансформатора, датчик Холла відкритого типу має наступні переваги:
1) Висока міцність ізоляції первинної та вторинної сторони, ізоляції до 12 кВ змінного струму;
2) Відсутність вставки;
3) Хороша динамічна продуктивність: час відгуку менше 20 мкс, а швидкість відстеження Di /dt вище 20 А/ мкс
4) Немає необхідності розбирати оригінальний бічний кабель або шину під час встановлення. Він особливо підходить для трансформації та конструювання обладнання, яке не допускає втрати потужності.
Застосування продуктів
Датчик струму Холла відкритого типу в основному використовується для трансформації системи розподілу постійного струму на заводах, таких як трансформація системи живлення постійного струму на електростанціях, трансформація системи постійного струму на підстанціях, перетворення кімнати зв'язку, трансформація залізничних локомотивів та інші проекти. Він може перетворювати сигнал постійного струму центрального краю системи в стандартний вихід постійного струму ± 5 В або 4-20 мА. Він відіграє роль моніторингу та електричної ізоляції та може використовуватися з багатоконтурними приладами моніторингу або іншими електричними вимірювальними приладами.
Висновок
Відкритий датчик струму Холла відіграє важливу роль у застосуванні системи постійного струму через його просту структуру, зручну установку, надійну роботу та інші хороші можливості, особливо в проекті реконструкції.
