Aанотація
В останні роки зі швидким розвитком центрів обробки даних проблема енергоспоживання центрів обробки даних стає все більш і більш помітною. Управління енергією, постачання та розподілення електроенергії центрів обробки даних стали актуальними питаннями. Розумні та надійні рішення системи розподілу електроенергії центру обробки даних є розумним способом покращити енергоефективність центру обробки даних і зменшити споживання енергії обладнанням. У поєднанні з відповідними технічними специфікаціями проаналізовано переваги та недоліки старої та нової схем розподілу електроенергії центру обробки даних, а також надано посилання на проект нового модульного комп’ютерного залу.
Ключові слова: центр обробки даних; термінальний розподіл електроенергії; колонна шафа
1. Bфон
З розвитком науки і технологій кількість, масштаб і щільність потужності центрів обробки даних продовжують збільшуватися, а рівень будівництва продовжує покращуватися. Система розподілу електроенергії є найважливішою частиною дата-центру. Перебої в електропостачанні або неякісне електропостачання можуть призвести до простою сервера. завдають збитків. Як оптимізувати проект для підвищення безпеки та надійності електропостачання ЦОД для забезпечення безперебійної та стабільної роботи електронної інформаційної системи стало важливим питанням для проектувальників ЦОД. Порівняно з традиційною схемою електропостачання та розподілу, чи існує безпечна, економічна та більш стабільна схема електропостачання, є проблемою, яка хвилює проектувальників.
2. Схема розподілу електроенергії в кінці кімнати даних
Огляд проекту
Загальна будівельна площа дата-центру становить 1906,24 квадратних метрів, з яких загальна будівельна площа дата-центру становить 210,6 квадратних метрів, включаючи кімнату обробки даних 1F і кімнату зв’язку 1F. Функціональна зона включає головний машинний зал (комп’ютерний зал, кімната зв’язку), зону управління (офіс, кімната Інтернет-обладнання тощо) та допоміжні приміщення.

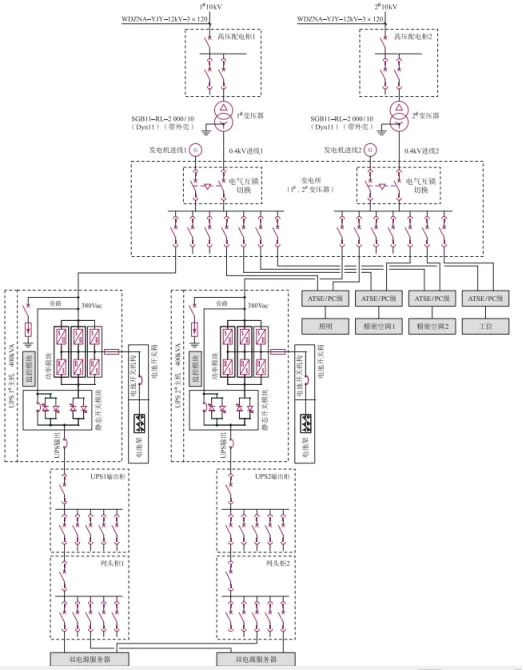

Традиційна схема розподілу електроенергії перша

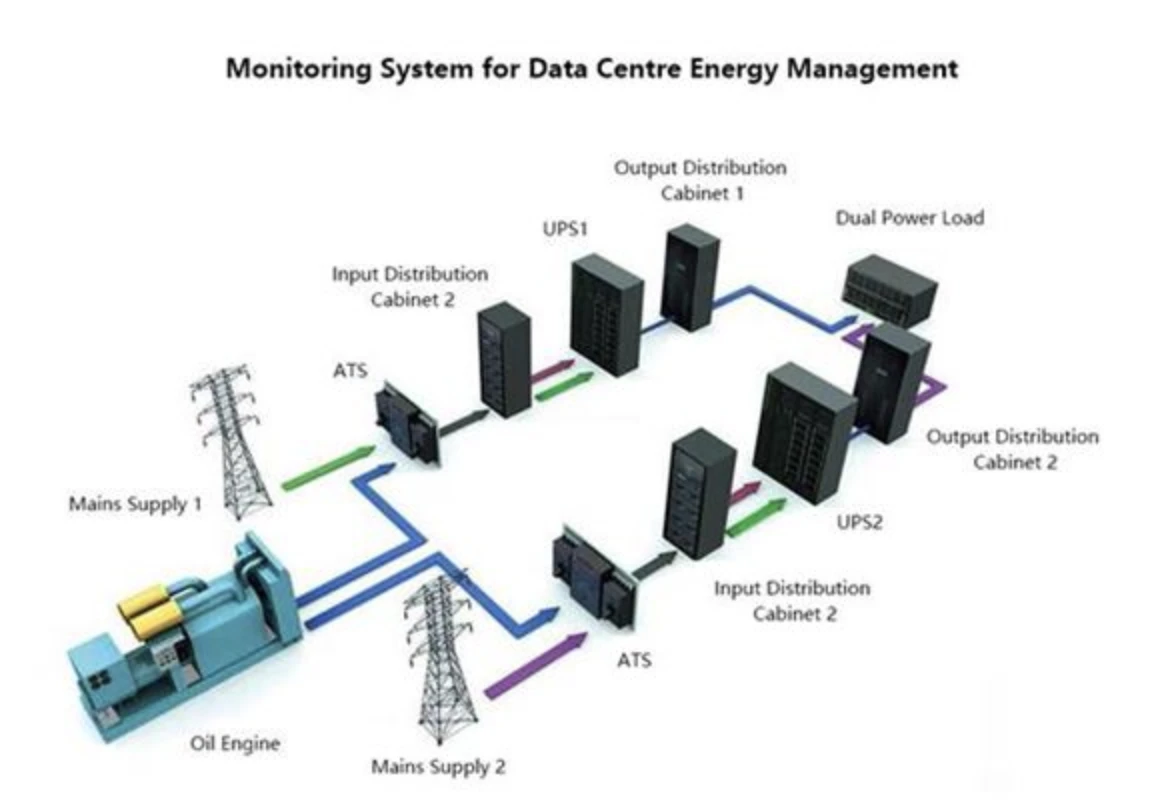

Електропостачання високої напруги 10кВ подається від двох різних мереж підстанції, а високовольтна та низька напруги не з’єднані. Третє джерело живлення береться від дизель-генератора силового центру. Основне резервне джерело живлення та джерело живлення генератора перемикаються на виході трансформатора для забезпечення енергоспоживання ЦОД. Обладнання надійно споживає електроенергію. Враховуючи, що потужність одного генератора набагато менше 2500кВт, а кількість генераторів не перевищує 10, вибирається низьковольтний генератор 0,4кВ. Нейтральна точка генераторної установки 0,4 кВ повинна бути безпосередньо заземлена, а провідники, з’єднані між точками зірки генератора, повинні бути ізольовані. Загалом 2 комплекти систем ДБЖ потужністю 400 кВА встановлено в центрі обробки даних, щоб сформувати відмовостійку систему 2N. Двоконтурні та двовихідні шафи можуть забезпечувати живлення електронного інформаційного обладнання та розеток робочих станцій у центрі обробки даних. Акумулятор системи ДБЖ може забезпечити безперервне живлення протягом 15 хвилин для всіх навантажень класу ①. Навантаження на один сервер ЦОД вважається 3 кВт, а максимальне навантаження не перевищує 4 кВт. Щоб запобігти виходу з ладу ДБЖ центру обробки даних під час процесу перемикання живлення, що вплинуло б на нормальну роботу важливого навантаження, перемикач АВР мережі та дизель-генераторів має бути чотирирівневим перемикачем із перекриттям рівня ПК та нейтральної лінії. перемикання.

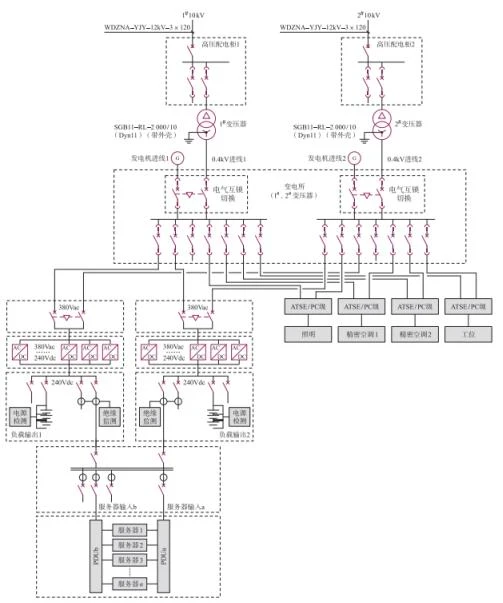

Нова схема електропостачання та розподілу 2
Завдяки технологічним інноваціям і пропаганді концепції зеленого енергозбереження міжнародна організація TGG запропонувала PUE, міру енергоефективності центрів обробки даних. PUE – це відношення всієї енергії, споживаної центром обробки даних, до енергії, що використовується ІТ-навантаженнями, і є оберненим до DCIE. PUE=енергоспоживання всього обладнання в центрі обробки даних / енергоспоживання ІТ-обладнання, PUE – це співвідношення, орієнтир дорівнює 2, чим ближче до 1, тим кращий рівень енергоефективності, тим вищий зелений ступінь центр обробки даних.
Завдяки аналізу великої кількості даних було зроблено висновок, що система електроживлення та розподілу постійного струму високої напруги (HVDC), інтегрована система електропостачання та розподілу змінного струму та постійного струму та ДБЖ плюс HVDC мають вищу робочу ефективність, що може покращити індекс енергозбереження ЦОД.
3. Порівняння нових і старих систем електропостачання та розподілу
Вихід системи живлення ДБЖ є частотою мережі, і втрати фільтра великі, а HVDC фільтрує високу частоту і займає меншу площу. Батарея ДБЖ знаходиться на вході. Якщо сам ДБЖ вийде з ладу, навантаження все одно втратить живлення; поки батарея HVDC знаходиться на вихідному кінці. Навіть якщо сам HVDC виходить з ладу, батарея все ще може забезпечити живлення навантаження, щоб забезпечити безперебійне електропостачання. Система живлення ДБЖ має більше проміжних ланок, ніж система живлення HVDC. Батарея HVDC безпосередньо підключена до шини, що усуває потребу в інверторному зв’язку, а кожна багаторівнева проміжна ланка знижує ефективність перетворення, що призводить до збільшення споживання енергії.
4. Acrelрішення для HVDC рішень
Пристрій моніторингу розподілу постійного струму серії AMC16Z компанії Acrel — це вимірювальний пристрій, спеціально розроблений для керування живленням сервера центру обробки даних. Пристрій має компактну конструкцію та може контролювати всі електричні параметри, вхідні та вихідні перемикачі, а також стан грозорозрядника A плюс B двох вхідних ліній та 192 вихідних ліній у реальному часі. Пороги тривоги для всіх вимірювальних каналів можна встановити незалежно. Обмежена подія негайно запускає системну звукову та світлову сигналізацію та може бути оснащена модулем виявлення ізоляції, який може визначати стан ізоляції системної шини постійного струму та розгалуженого ланцюга для онлайн-моніторингу та керування в реальному часі та досягнення високого рівня інтеграції контуру моніторингу в обсяг традиційного приладу.

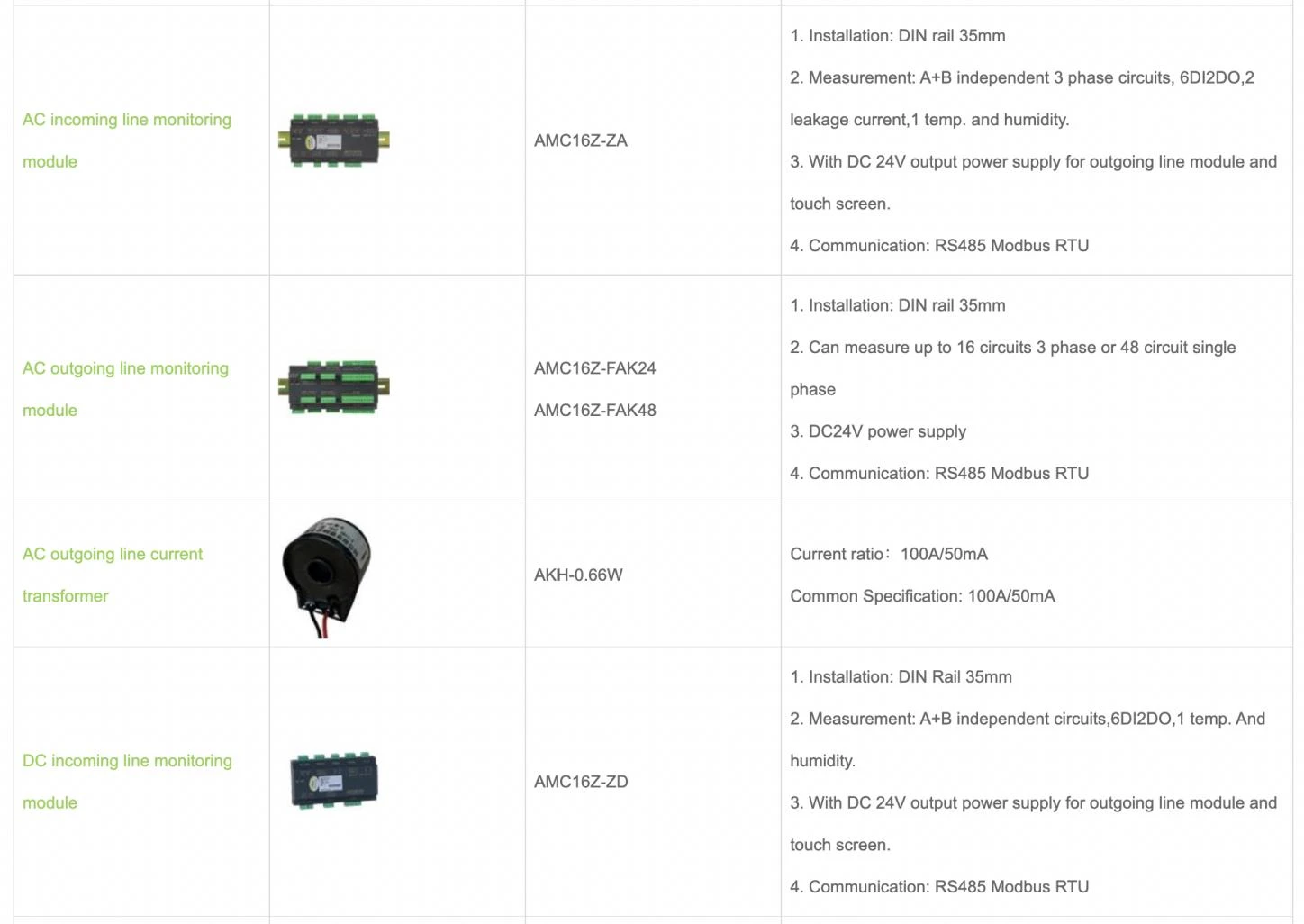

Продукт Mодуле

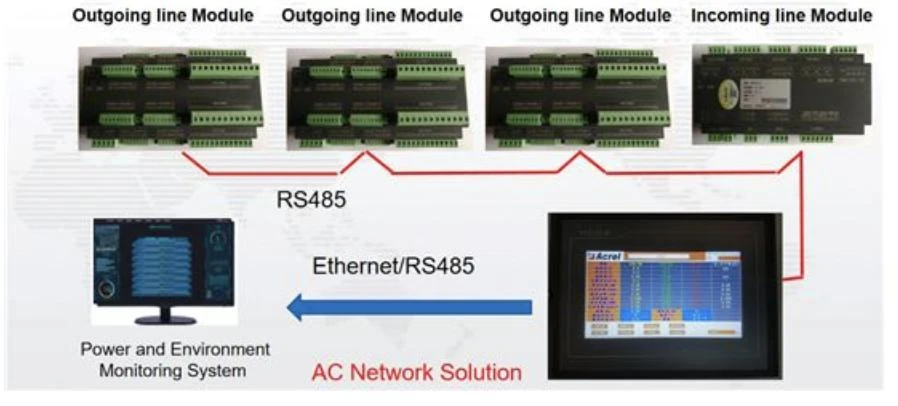

Схема мережі системи
5. Cвключення
Компанія Acrel протягом тривалого часу проводила комплексний аналіз внутрішнього та зовнішнього середовища індустрії центрів обробки даних, проводила аналіз гарячих точок галузі щодо національної політики та майбутніх тенденцій розвитку галузі, передбачала майбутні напрямки розвитку галузі та вдосконалювала різні прикладні рішення у власній галузі. Потреби клієнтів, щоб задовольнити потреби різних клієнтів.
