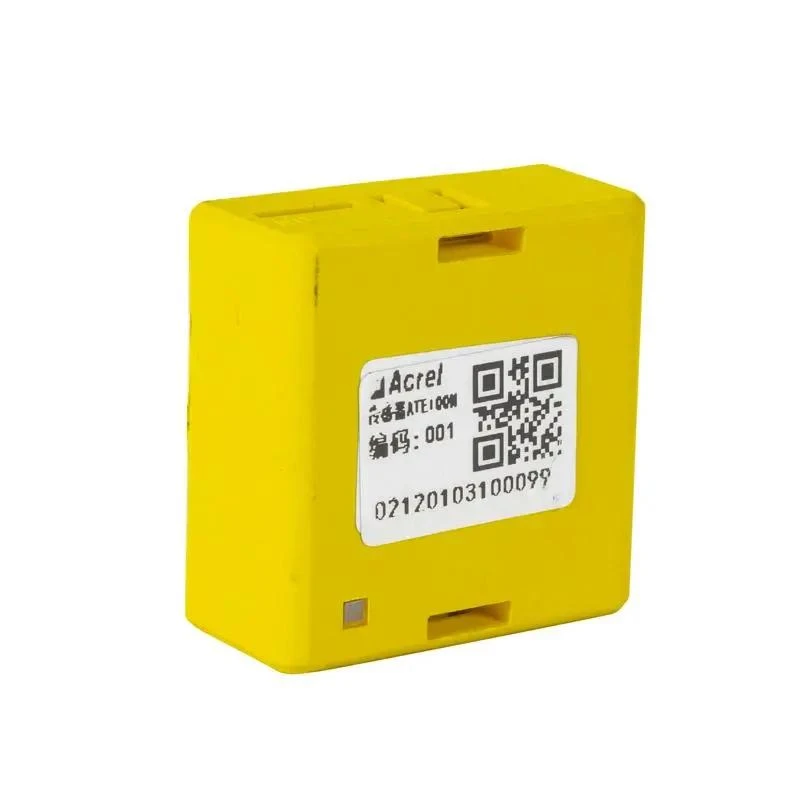

Датчик температури магнітного типу

● Бездротова передача, 470 МГц;
● Відстань бездротової передачі, 150 метрів на відкритій місцевості;
●Акумуляторна батарея, більше 5 років;
●Широкий діапазон вимірювання температури, -50℃~+125℃.
●Частота дискретизації, 25 с;

Функція

Робоча потужність	На батарейках, більше 5 років
Температурний діапазон	-50℃~+125℃
Точність	±1℃
Частота вибірки	25s
Частота	470 МГц
Відстань	150M
Частота передачі	5 хв

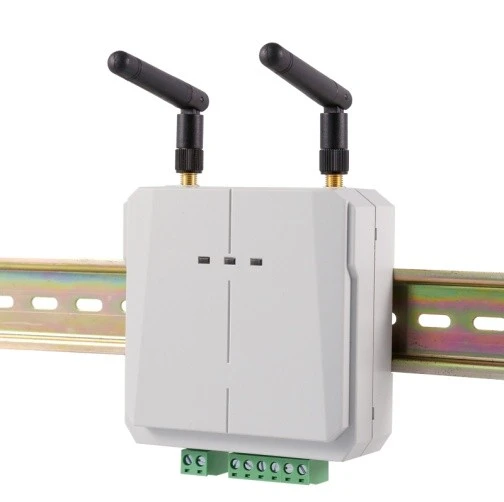

ATC600-C Адаптер даних

● Бездротове вимірювання температури;

●Вимірювання 240 точок;

●1 послідовний зв'язок RS485, Modbus-RTU;

●2 реле сигналізації;

● Блок живлення адаптується до AC/DC 220V, AC/DC110V

АРТМ-Пн

●Бездротове вимірювання температури, 240 точок;

● Блок живлення адаптується до AC220V, DC220V, DC110V, AC110V;

●Температурна крива;

● Сигнал високої температури, звуковий сигнал;

●1 послідовний зв'язок RS485, Modbus-RTU;

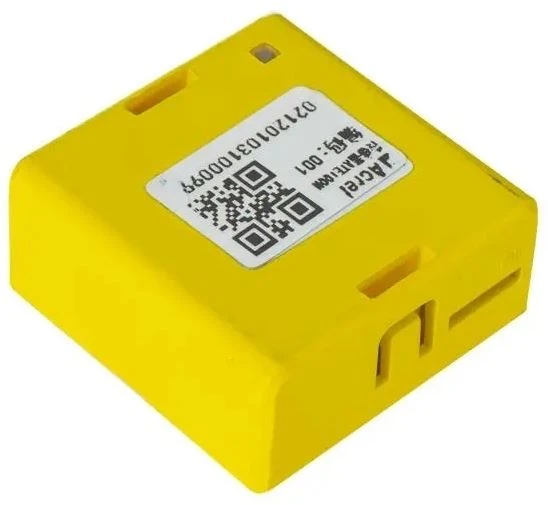

Зовнішній вигляд

Розмір

32,4*32,4*16 мм (Д*Ш*В)

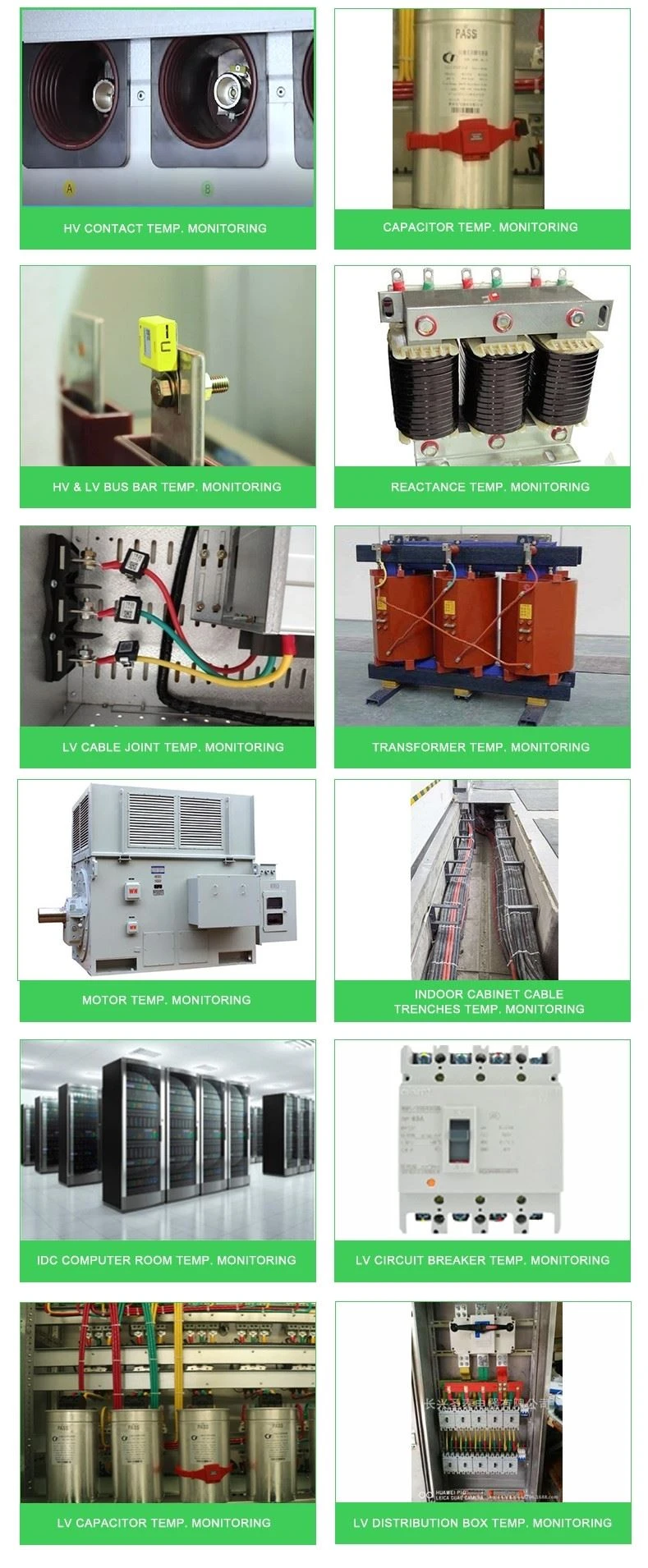

Бездротові датчики температури серії ATE розроблені відповідно до Специфікації бездротового обладнання для вимірювання температури, NB/T 42086-2016. Він підходить для внутрішніх розподільних пристроїв 3-35 кВ, включаючи вбудовані розподільні пристрої, розподільні пристрої ручних візків, стаціонарні розподільні пристрої та розподільні пристрої з контурною мережею.

1----------------Ядро бездротового датчика температури ATE100M

2----------------Термочутлива частина

3----------------Вимикач акумулятора

Установка

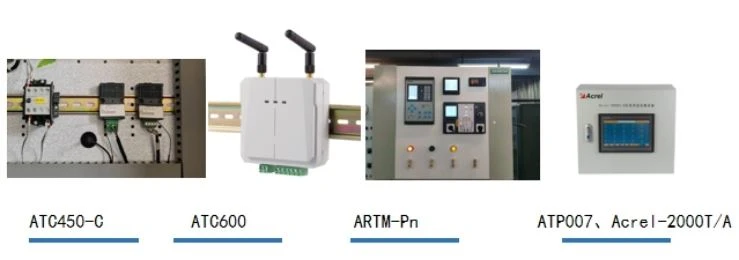

Типове рішення

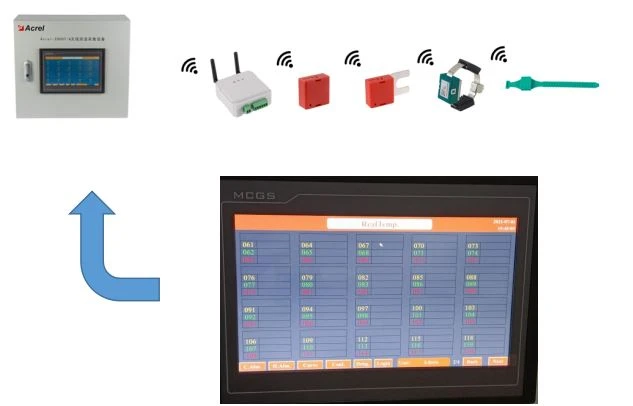

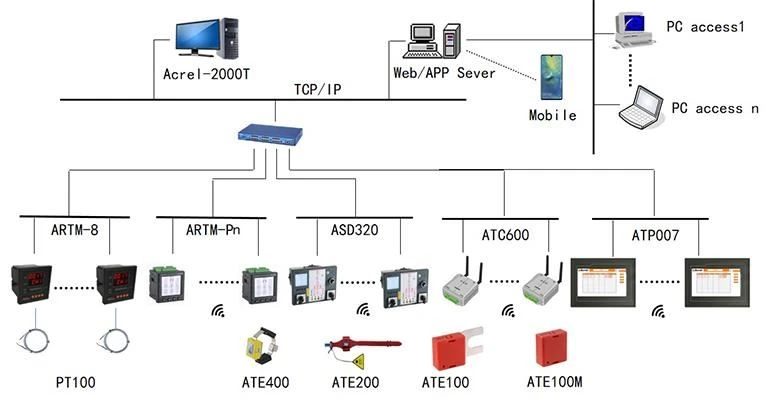

Пристрій онлайн-вимірювання температури з електричними контактами серії ARTM складається з бездротового датчика вимірювання температури та терміналу прийому/відображення. Усі дані про температуру можна завантажити в бездротову систему вимірювання температури, щоб реалізувати комплексний моніторинг електричних контактів у процесі трансформації та розподілу.

ВСТАНОВКА-- ПРИЙМАЧ

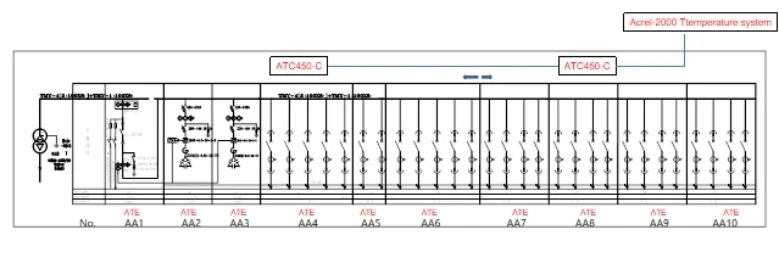

Пропозиція:

Низьковольтний головний вхідний шафа оснащений 6 точками; шафа конденсаторів оснащений 3 точками; вихідний кабінет оснащений 3 точками для кожного контуру.
