опис

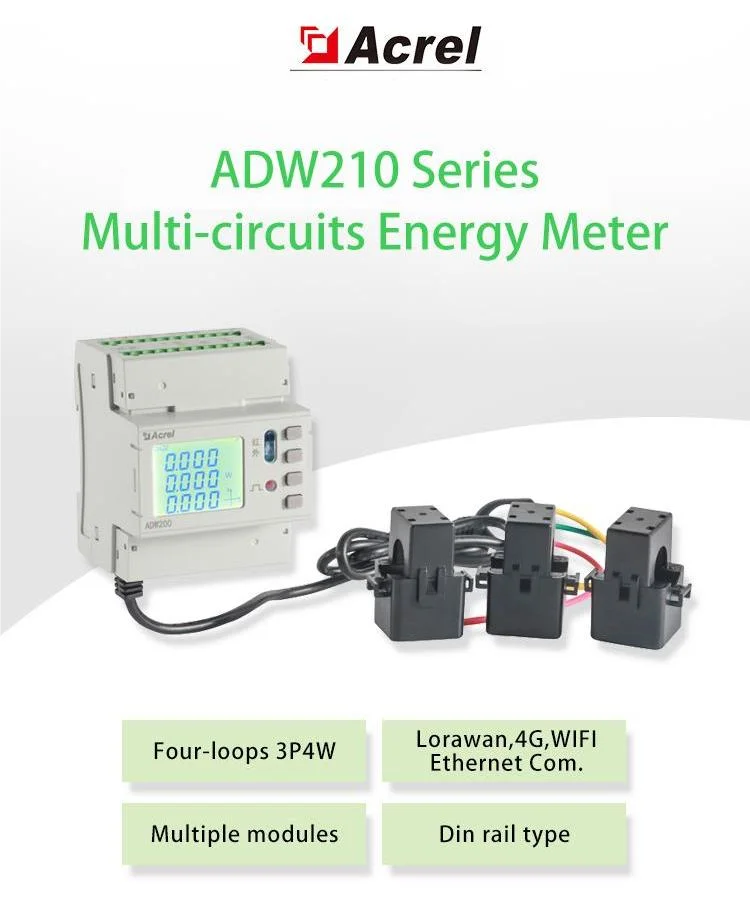

ADW210

Рейкові багатоконтурні лічильники серії Acrel ADW2XX в основному використовуються для вимірювання повних електричних параметрів кількох трифазних ланцюгів. Одночасно можна підключити до чотирьох входів струму трифазної петлі. Він може вимірювати напругу та струм, потужність, коефіцієнт потужності, фазовий кут, дисбаланс, гармоніку та інші параметри.

Точність

Активна потужність: 1 клас
Реактивна потужність: 2 клас

Частота

Діапазон:50 - 60Гц

Імпульсний вихід

Активний імпульсний вихід і реактивний імпульсний вихід

Споживання

<0.5VA(Single phase)

Розмір (Д*Ш*В)

Розмір панелі (Д×Ш): 72*97,7*36 мм

Бездротовий

Передача на 470 МГц і максимальна відстань на відкритому просторі 1 км; 2G; NB

Пусковий струм

4‰lb

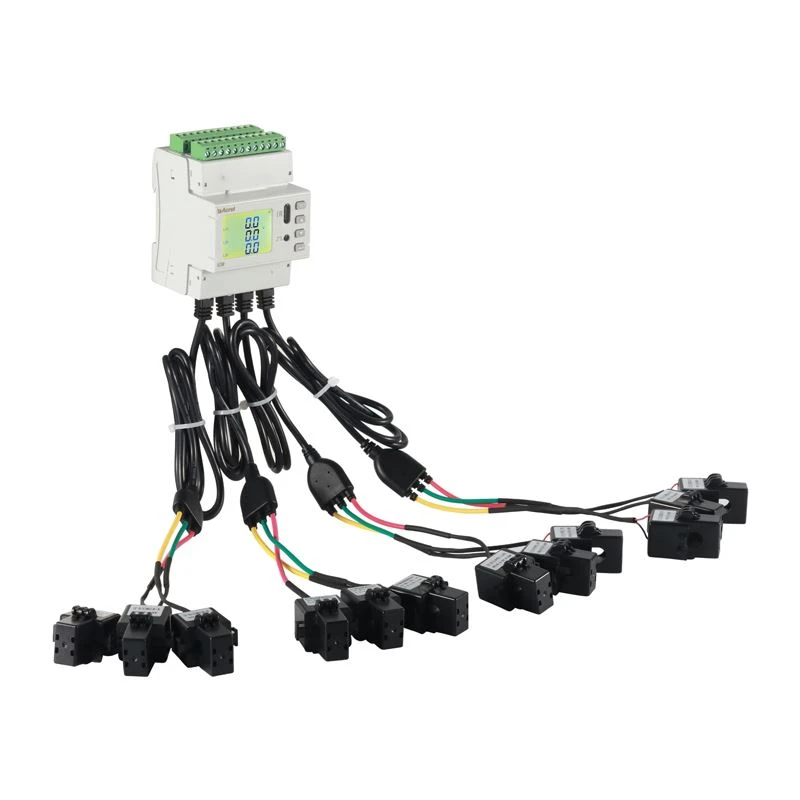

xxxx

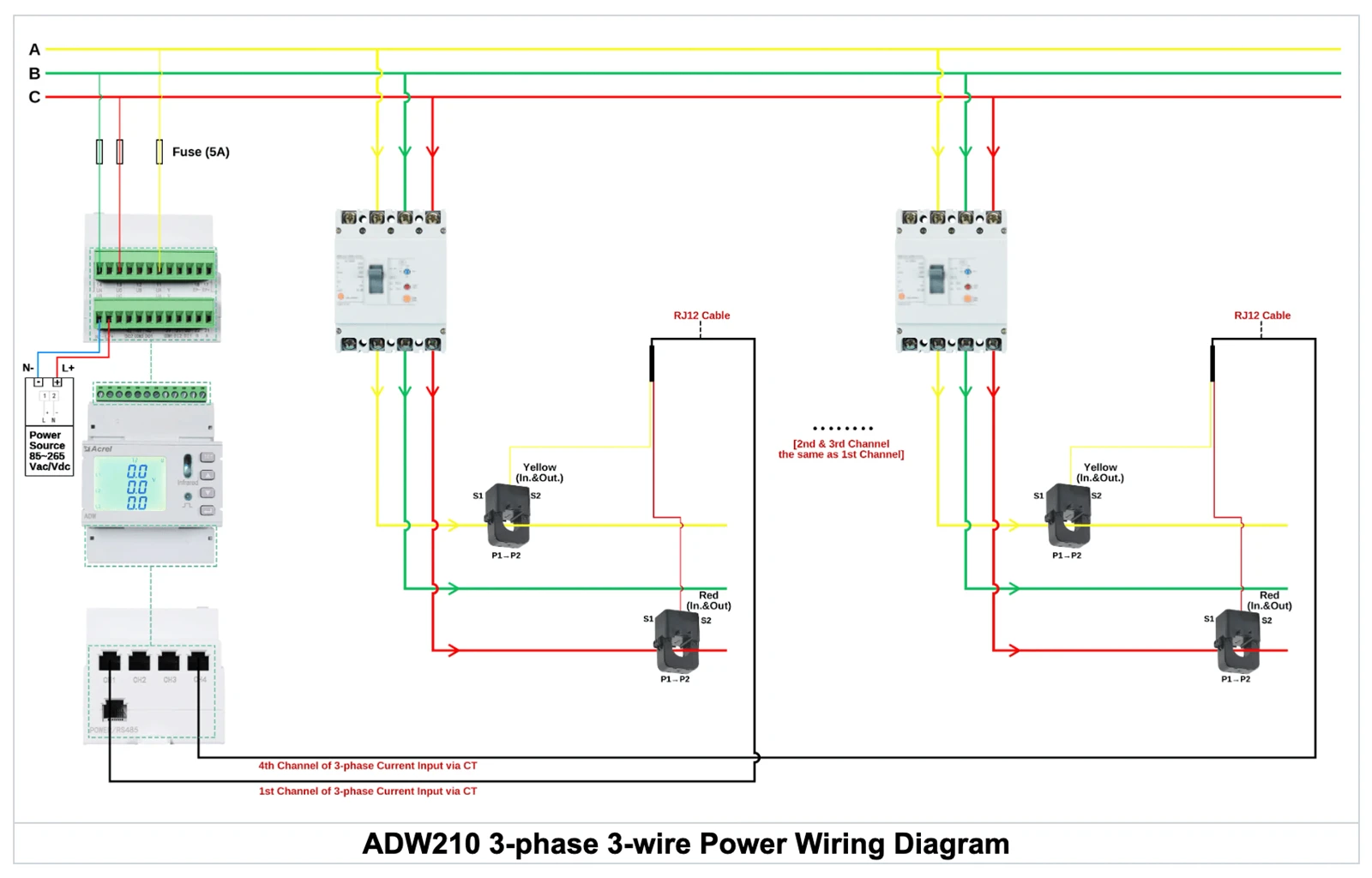

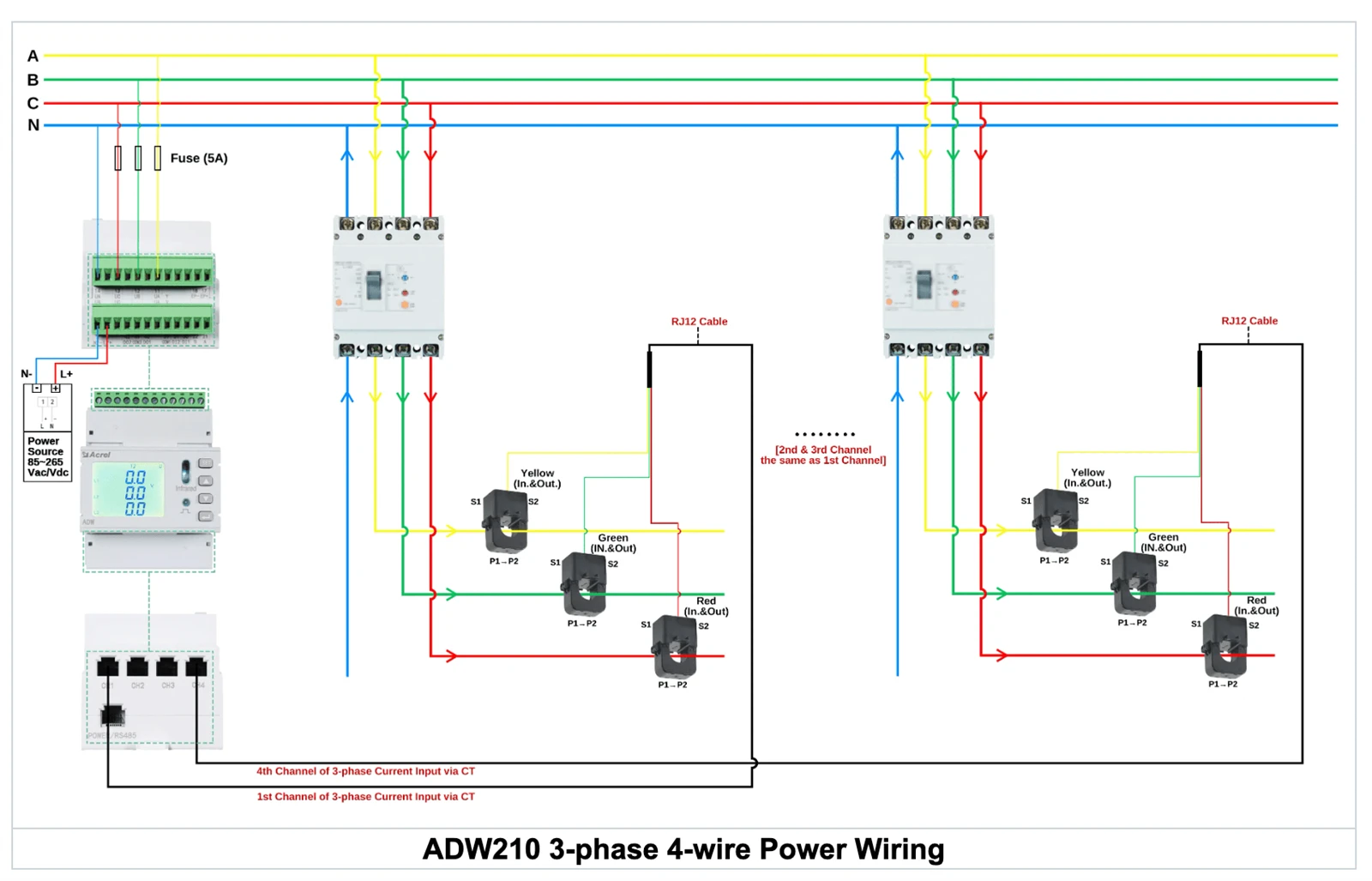

Специфікація		3 фази 3 дроти, 3 фази 4 дроти
Напруга	Номінальна напруга	3*220/380V
	Споживання	<0.5VA
поточний	Вхідний струм	5A,100A
	Споживання	<0.5VA
Точність	поточний	Клас 0.5
	Активна потужність	1 клас
	Реактивна потужність	2 клас
спілкування		RS485 (Modbus-RTU)
Відносна вологість		Менше або дорівнює 95% (без конденсації)
Контур	ДШВ (мм)	7297.936
Температура	Операційна	-25~55 градусів
Температура	Зберігання	-40~80 градусів
Вологість		Менше або дорівнює 95% (без конденсації)
Висота		<2000m

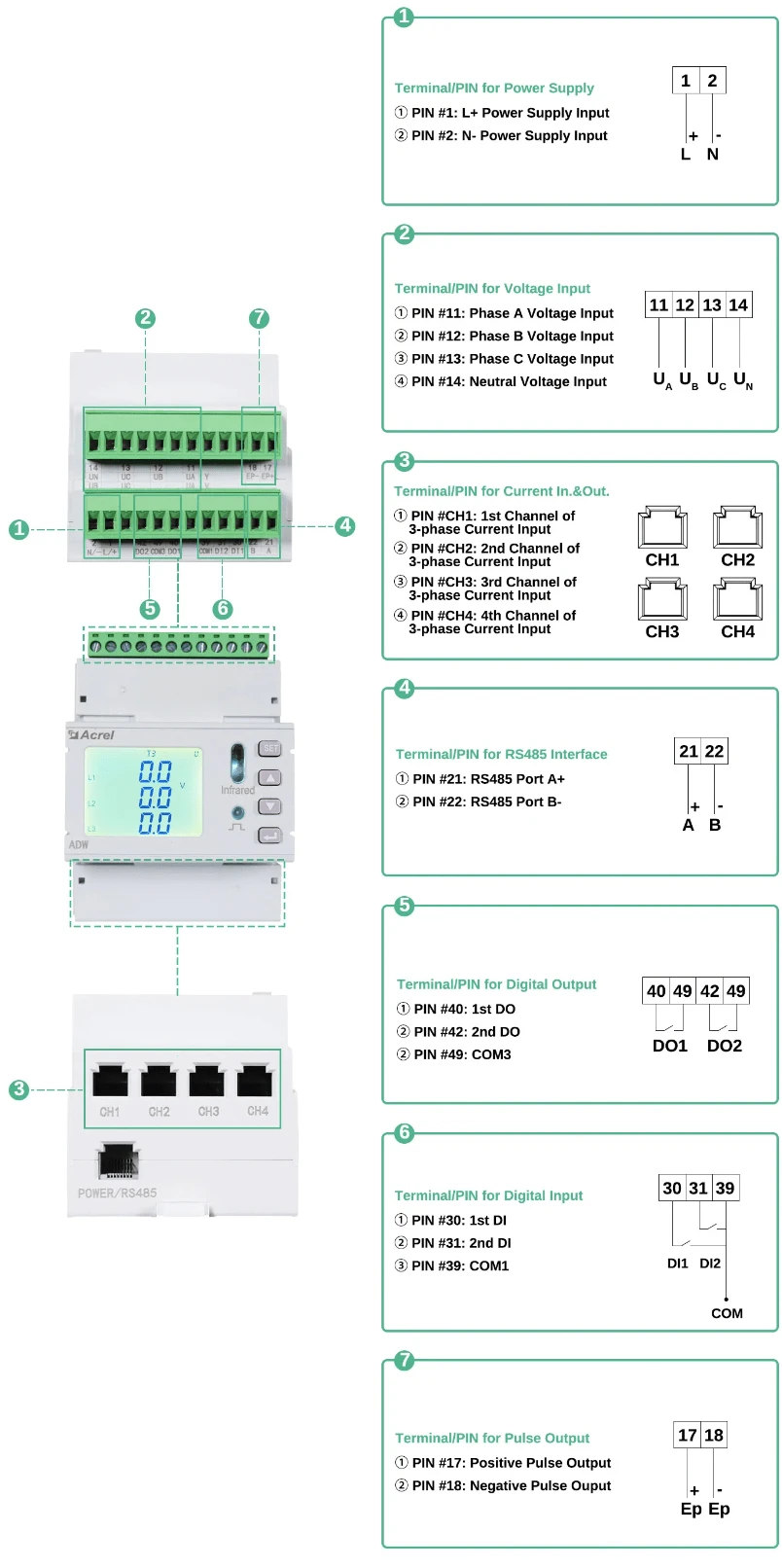

функція

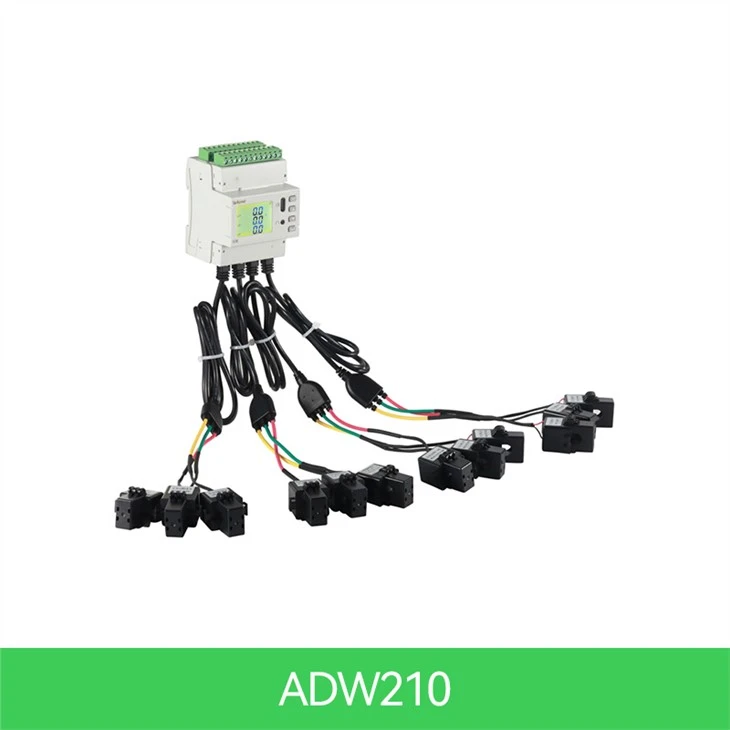

Багатоконтурні трифазні лічильники змінного струму серії ADW210 використовуються для повного вимірювання електричних параметрів кількох трифазних контурів. Вони можуть одночасно підключати до струмового вводу до чотирьох трифазних шлейфів.

ADW210

●N (1, 2, 3, 4) вимірювання параметрів трифазного електричного кола, зовнішній трансформатор струму;

●Моніторинг трифазної напруги/струму, струму нульової послідовності та частоти;

●Моніторинг трифазної потужності, сумарної потужності (активної, реактивної та повної);

●Моніторинг трифазного коефіцієнта потужності та загального коефіцієнта потужності;

●Моніторинг фазового кута напруги/струму, ступеня дисбалансу напруги/струму;

●Моніторинг сумарних гармонік напруги та струму та 2-31 субгармонік;

●Екстремальні записи напруги, струму та потужності поточного місяця та минулого місяця;

●Максимальний струм, максимальна потреба в потужності та струм у реальному часі, потреба в потужності в реальному часі;

●200 записів подій, запис дії DIDO;

● Підтримка перенапруги, перевантаження по струму, виходу з ладу фази, підключення DI та інших вихідних сигналів;

●4-часовий пояс 14-налаштування норми часу;

●Чотирьохквадрантна електроенергія, 12-місячна багатотарифна статистика електроенергії;

●31 доба чотириквадрантної та багатотарифної заморозки електроенергії, прямого та зворотного обліку електроенергії;

●Вхід двостороннього перемикача, вихід двостороннього перемикача, зв'язок RS485, активний імпульсний вихід (відповідний контур можна перемикати).

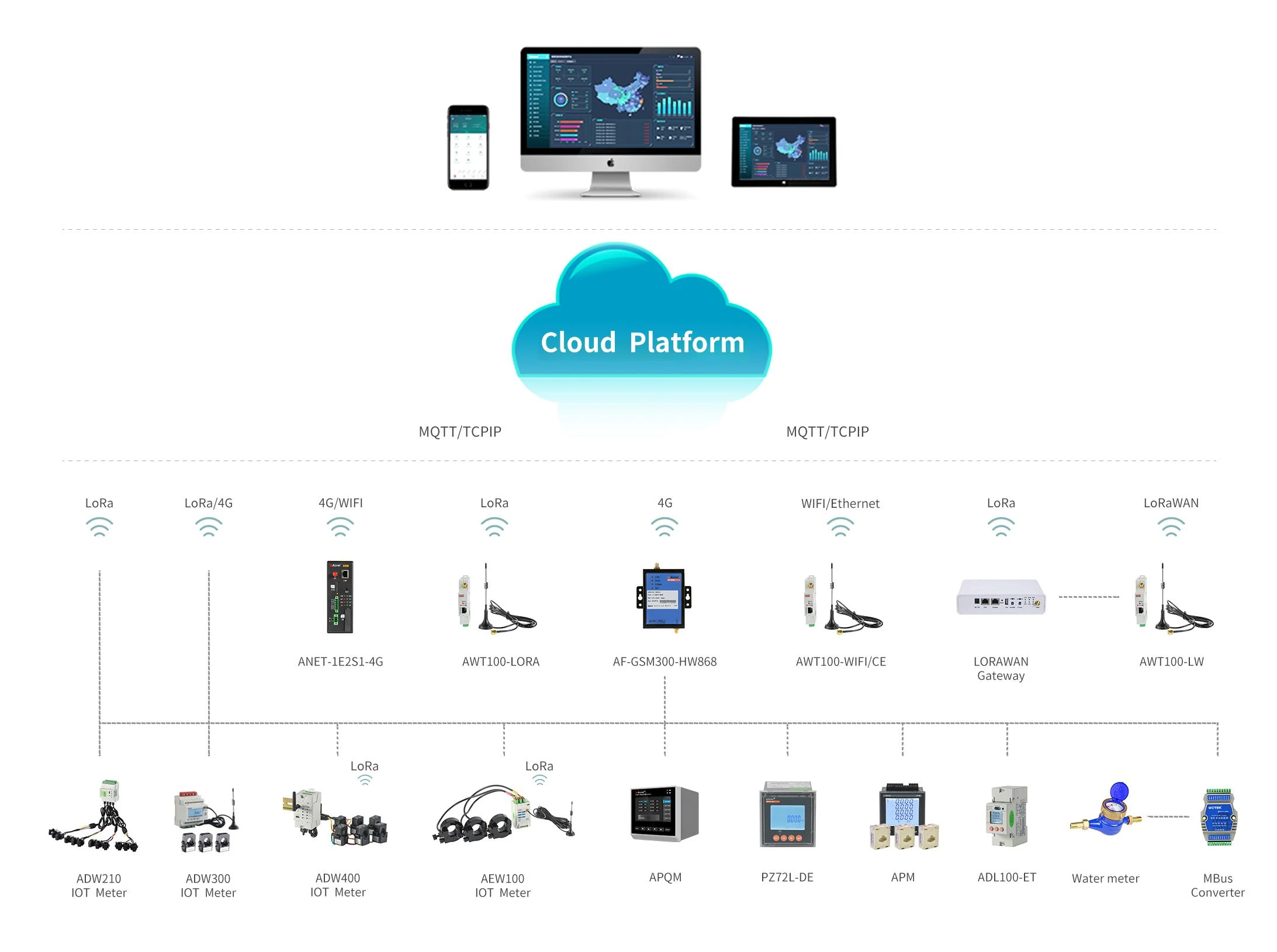

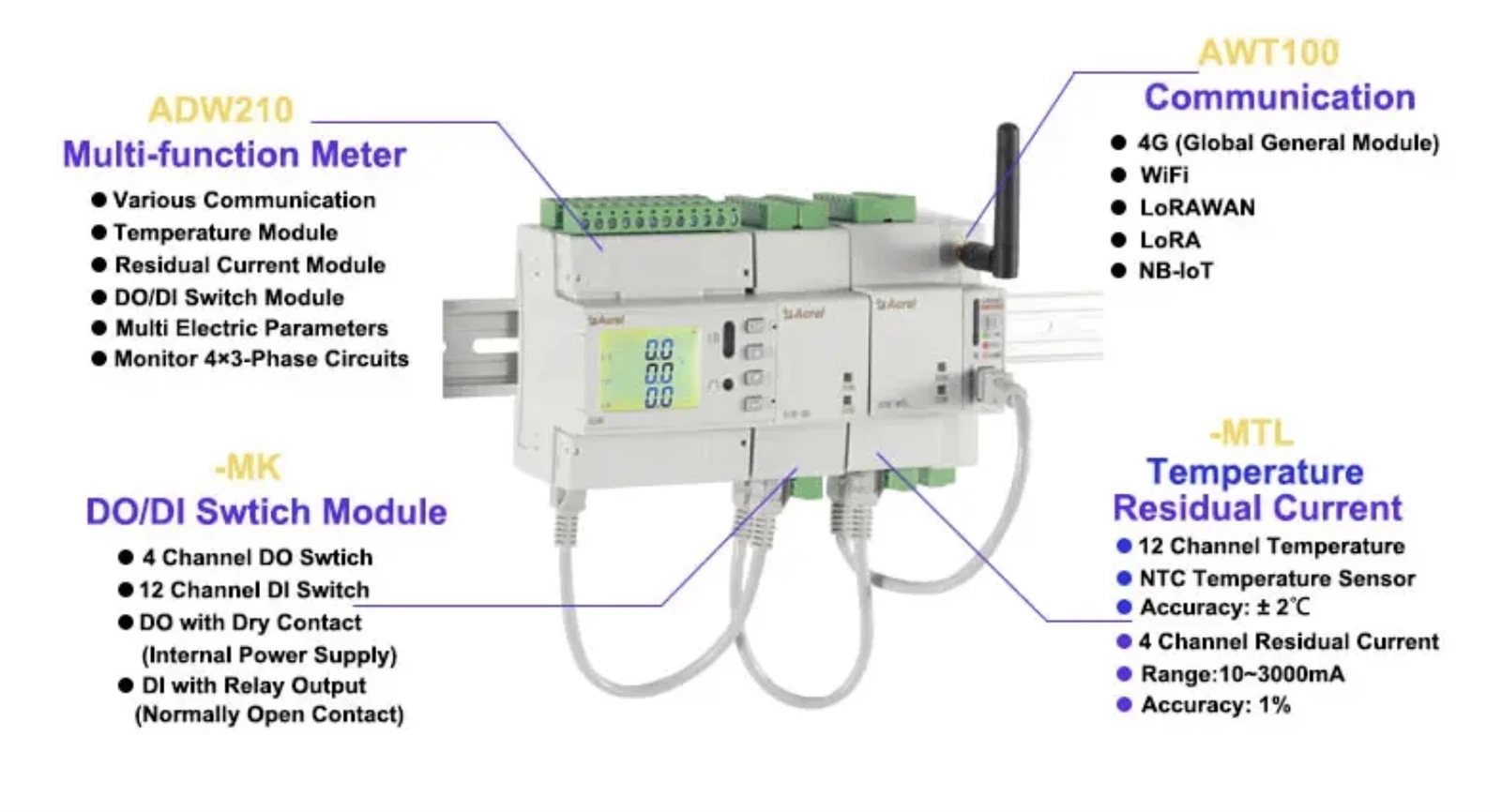

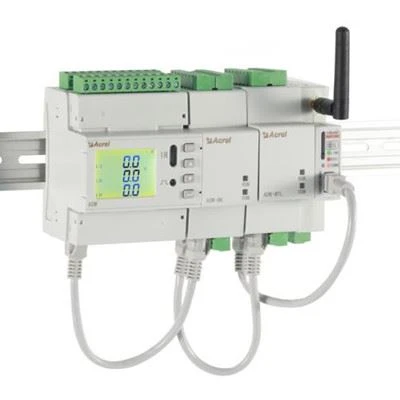

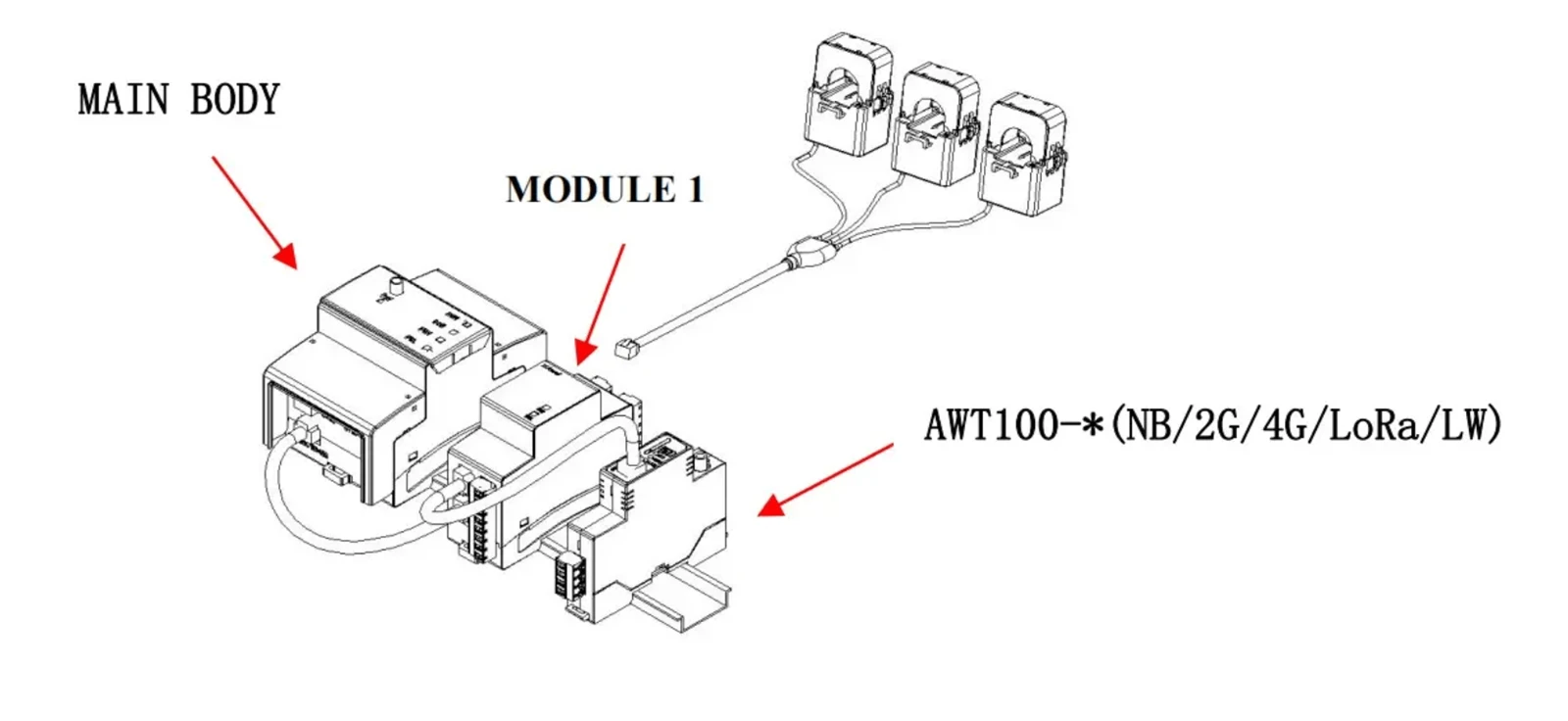

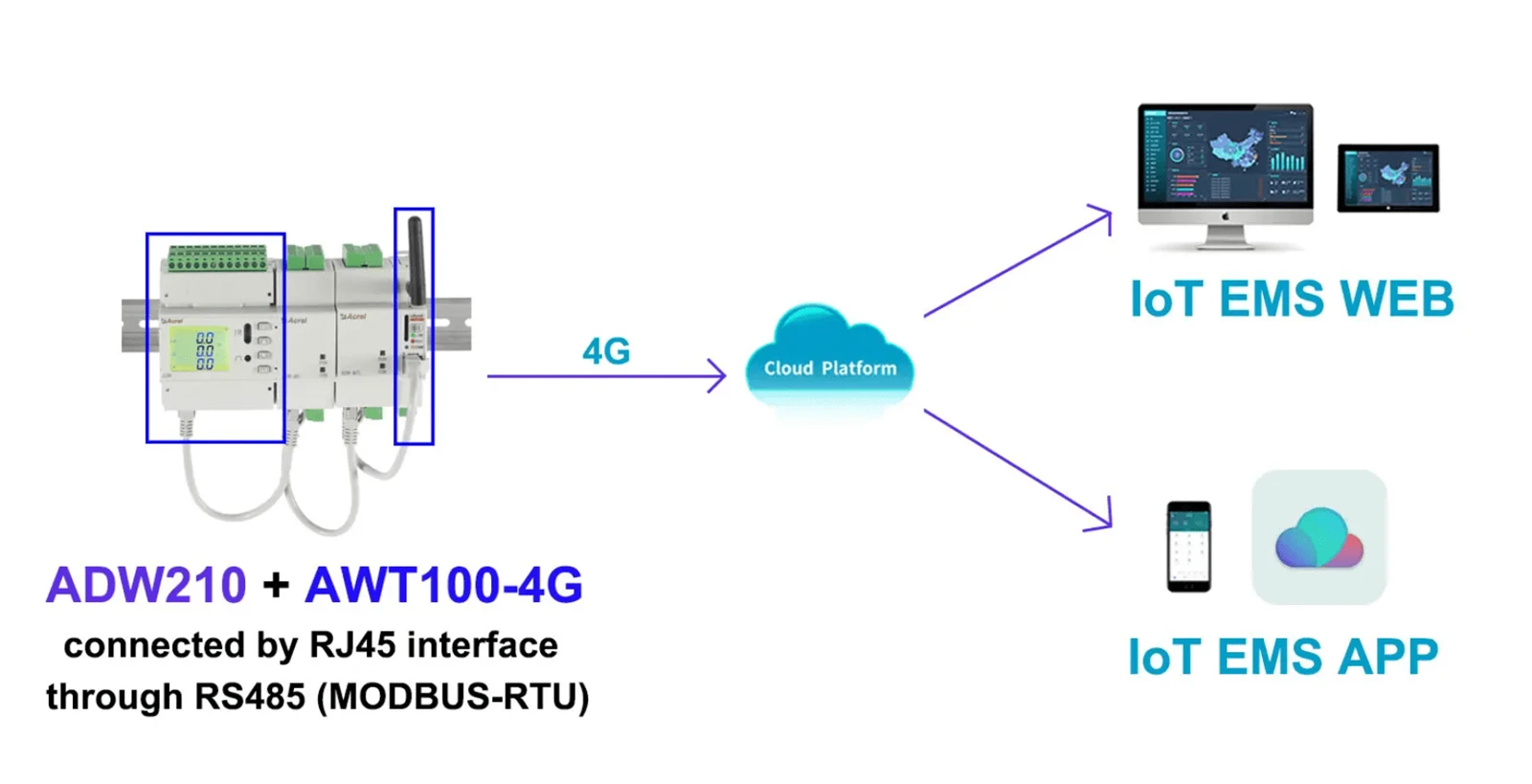

Розширений комунікаційний модуль --- AWT100:

●AWT100

● 4G (глобальний загальний модуль)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Розширений модуль	опис
Комунікаційний модуль AWT100	4G (Глобальний загальний модуль)
	4G (Південноамериканський модуль)
	LoRaWAN (868 МГц, 923 МГц)
	LoRa (460~510 МГц)
	NB-IoT

РозширенийМодуль вимірювання температури кабелю та залишкового струму --- MTL

●MTL

● Вимірювання температури: -20 градус ~+100 градус

● Вимірювання залишкового струму: 10~3000 мА

● Точність: температура: ± 2 градуси; Залишковий струм: 1% (Клас 1)

product-482-408

Розширений модуль	опис
- Температура МТС і залишковий струм Вимірювальний модуль	Вимірювання температури	-20 градус ~+100 градус
	Вимірювання залишкового струму	10~3000 мА
	Точність	Температура: ± 2 градуси; Залишковий струм: 1% (Клас 1)
	Джерело живлення	DC 12 В; споживання: менше або дорівнює 1 Вт; інтерфейс RJ45
	спілкування	інтерфейс RJ45; MODBUS-RTU (зв'язок з основним корпусом)

РозширенийДодатковий функціональний модуль перемикача DO/DI --- MK

●МК

● 12-канальний DI (цифровий вхід)

● 4 канали DO (цифровий вихід)

product-482-408

Розширений модуль	опис
- Модуль комутатора МК	12 × DI (вхід)	Сухий контактний вхід з вбудованим блоком живлення
	4 × DO (вихід)	Вихід реле з нормально відкритим контактом; номінальна напруга змінного струму 250 В/3 А, постійного струму 30 В/3 А
	Джерело живлення	DC 12 В; споживання: менше або дорівнює 1 Вт; інтерфейс RJ45
	спілкування	інтерфейс RJ45; MODBUS-RTU (зв'язок з основним корпусом)
