Опис

Бездротовий трифазний лічильник енергії Acrel в основному використовується для вимірювання трьох фаз активної енергії в мережах низької напруги. Цей бездротовий лічильник енергії може похвалитися перевагами, зокрема компактними розмірами, високою точністю та багатими функціями. Відповідно до різних вимог.

Існує багато комунікаційних функцій, таких як зв’язок RS485, 2G, NB, 4G, WiFi, які додають новий режим вибірки струму за допомогою зовнішнього трансформатора. Його можна гнучко встановлювати в розподільній коробці для досягнення вимог підпункту обліку електричної енергії, нагляду за експлуатацією та обслуговуванням або моніторингу потужності для різних регіонів і різних навантажень.

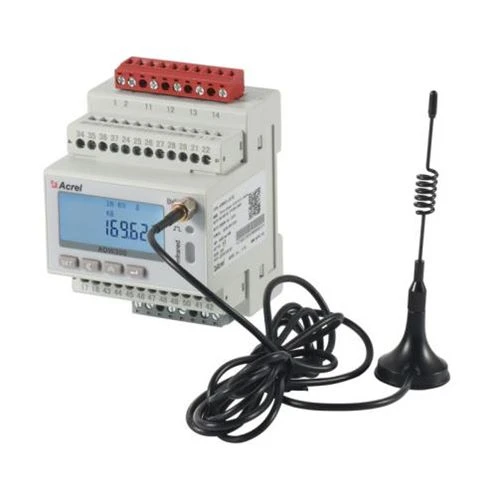

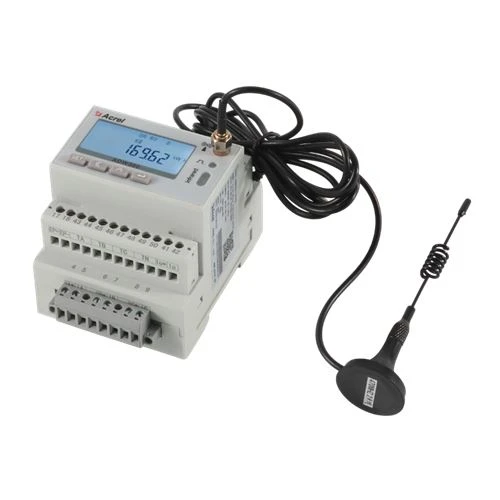

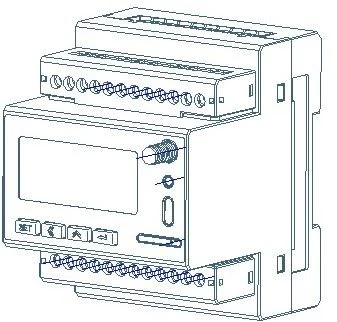

Зовнішній вигляд

З появою низькопотужних технологій глобальної мережі (LPWAN), таких як пристрої Acrel LoRa та відкритий протокол LoRaWAN, нові рішення інтелектуального обліку електроенергії виявляються переконливою альтернативою іншим варіантам підключення для Інтернету речей (IoT). ) мережі та програми інтелектуальних мереж. Лічильники енергії Lora/LoRaWAN дозволяють отримувати показання лічильників енергії та передавати дані на кілька кілометрів для агрегації.

Параметри

Вхідна напруга	Номінальна напруга	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Довідка частота	50 Гц
	Споживання	& lt; 0,5 ВА (кожна фаза)
Поточний вхід	Вхідний струм	3×1(6)А; 3×1(6)A (ADW300W, 3×20(100)A (ADW300W)
	Пусковий струм	1‰Ib (клас 0,5S), 4‰Ib (клас 1)
	Споживання	& lt;1VA (кожна фаза)
Допоміжне живлення	Блок живлення	AC85~265V
Допоміжне живлення	Споживання енергії	& lt; 2 Вт
Продуктивність вимірювань	Стандартний	IEC62053-22:2003, IEC62053-21:2003
	Активна енергія точність	Клас 0,5S (ADW300), Клас 1 (ADW300W)
	Температура точність	±2℃
Пульс	Ширина пульсу	80±20 мс
Пульс	Пульс постійний	6400 імп/кВт-год, 400 імп/кВт-год
Спілкування	Бездротовий	Передача на 470 МГц і максимальна відстань у відкритому просторі 1 км; 2G； NB；4G
	Infrared спілкування	Постійна швидкість передачі 1200 бод
	Інтерфейс	RS485 (A, B)
	Режим підключення	Екранована вита пара провідників
	протокол	MODBUS-RTU

Опис функції

Функція	Опис функції	Функція надати
Режим відображення	РК	■
Облік енергії	Активний кВт·год (позитивний і негативний), квадрант реактивний енергетична енергія	■
Електричне вимірювання	U、I、 P、Q、S、PF、F	■
Гармонійна функція	THDv、Гармонікон 2-31	■
Імпульсний вихід	Активний імпульсний вихід	■
Ступінь дисбалансу трьох фаз	Небаланс напруги, дисбаланс струму	■
Вимірювання температури	Температура A/B/C/N (альтернативна конфігурація: T)	□
DI/DO	4DI,2DO (альтернативна конфігурація: K)	□
Після струму	Односторонній після струму (альтернативна фігура: L)	□
Світлодіодний дисплей	Імпульсний світлодіодний дисплей	■
Зовнішній трансформатор струму	Зовнішній трансформатор струму відкритого типу (Альтернативна фігура: W)	□
Електричний параметр	Низька напруга, недостатній струм, надмірний струм, недовантаження тощо	■
Спілкування	Інфрачервоний зв'язок	■
	RS485 (альтернативна конфігурація: C)	□
	Бездротова передача на 470 МГц (Альтернативна фігура: LR)	□
	GPRS (альтернативна конфігурація: 2G)	□
	NB-IOT (альтернативна конфігурація: NB)	□
	4G (альтернативна конфігурація: 4G)	□

( ■ в межах □ необов'язково )

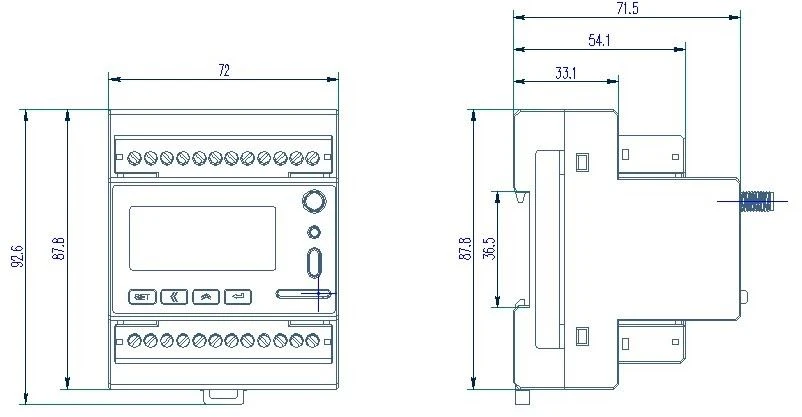

Розміри

Розмір трансформатора залишкового струму

Технічні характеристики	CurrentRating	Внутрішній діаметр Φ мм	Зовнішній діаметр Φ мм	Вага
AKH-0,66L45	16～100A	45	76	0.18
АКХ-0,66Л80	100～250A	80	120	0.42
AKH-0,66L100	250～400A	100	140	0.50
АКХ-0,66Л150	400～800A	150	190	1.32
AKH-0,66L200	800～1500A	200	240	1.94
