Опис продукту

Трифазний лічильник живлення змінного струму серії Acrel AMC, інтелектуальний пристрій збору та моніторингу електроенергії, призначений для моніторингу електроенергії в енергосистемах, промислових і гірничодобувних підприємствах, комунальних підприємствах та інтелектуальних будівлях. Він інтегрує вимірювання параметрів потужності (таких як однофазний або трифазний струм, напруга та активна потужність). Потужність, реактивна потужність, повна потужність, частота, коефіцієнт потужності) та моніторинг та оцінка потужності.

У той же час він має різноманітні функції периферійного інтерфейсу для користувачів на вибір: з інтерфейсом зв'язку RS485 протокол MODBUS-RTU може задовольнити потреби управління мережею зв'язку; Аналоговий вихід 4-20 мА може відповідати виміряним електричним параметрам, відповідати таким вимогам DCS до інтерфейсу; з перемикаючим входом і релейним виходом можна реалізувати функцію"дистанційний сигнал" і"пульт дистанційного керування" вимикача автоматичного вимикача.

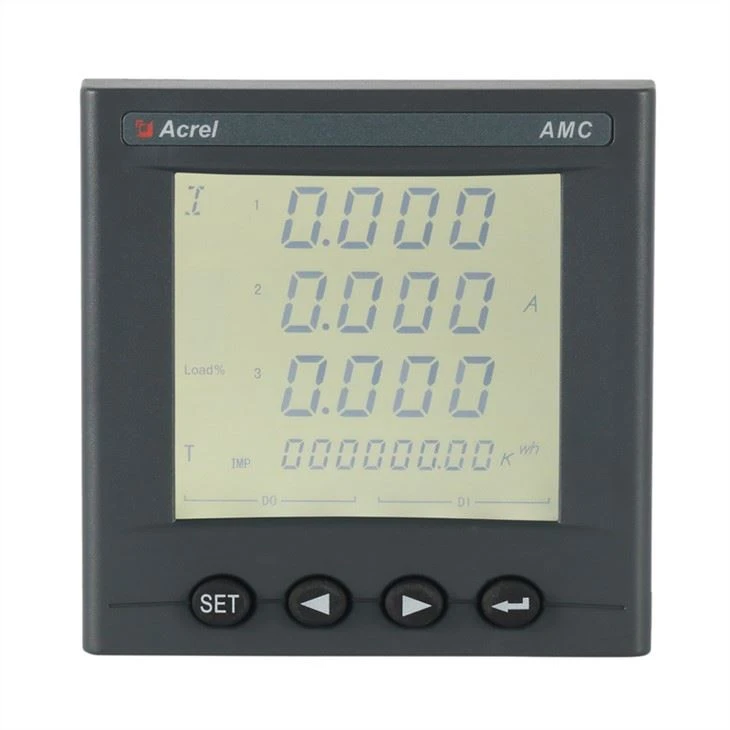

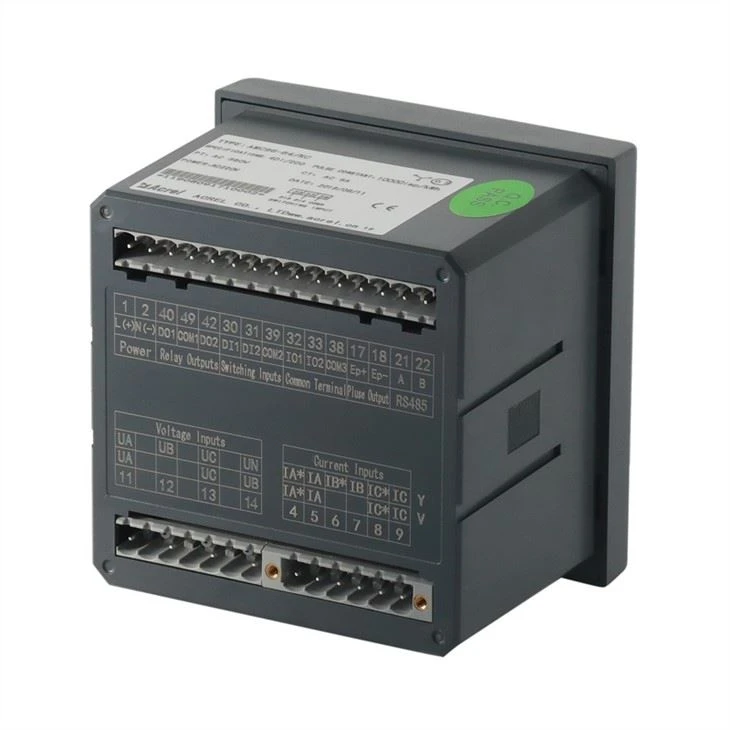

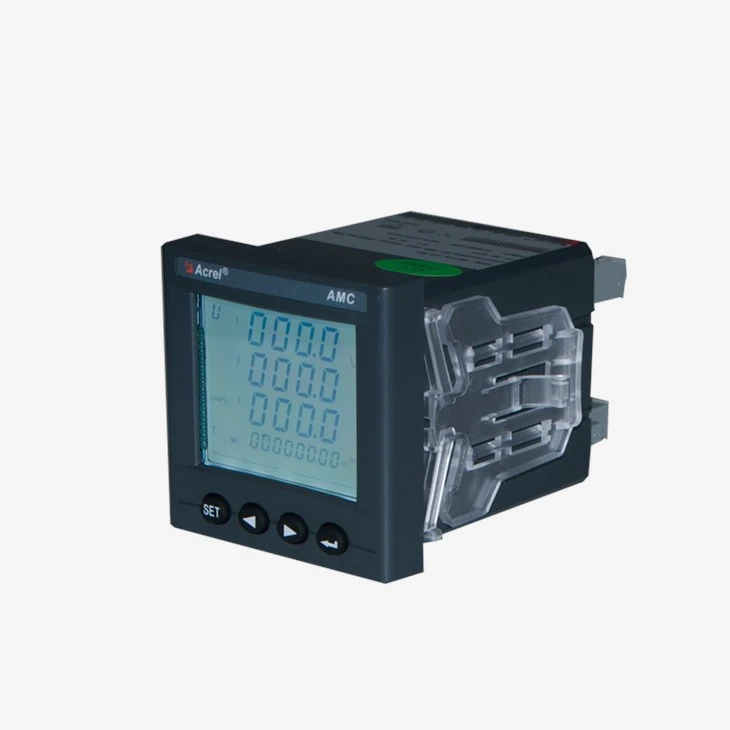

Зовнішній вигляд

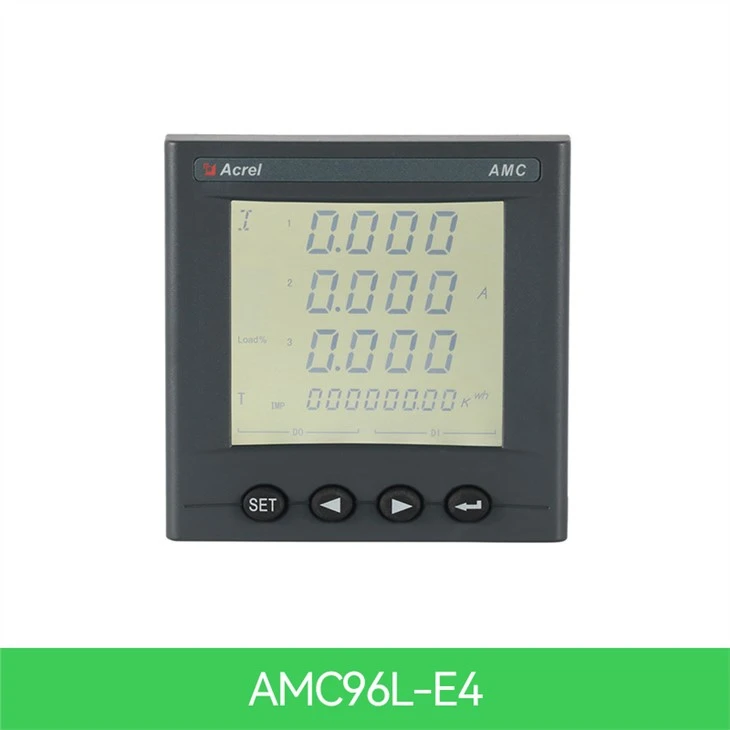

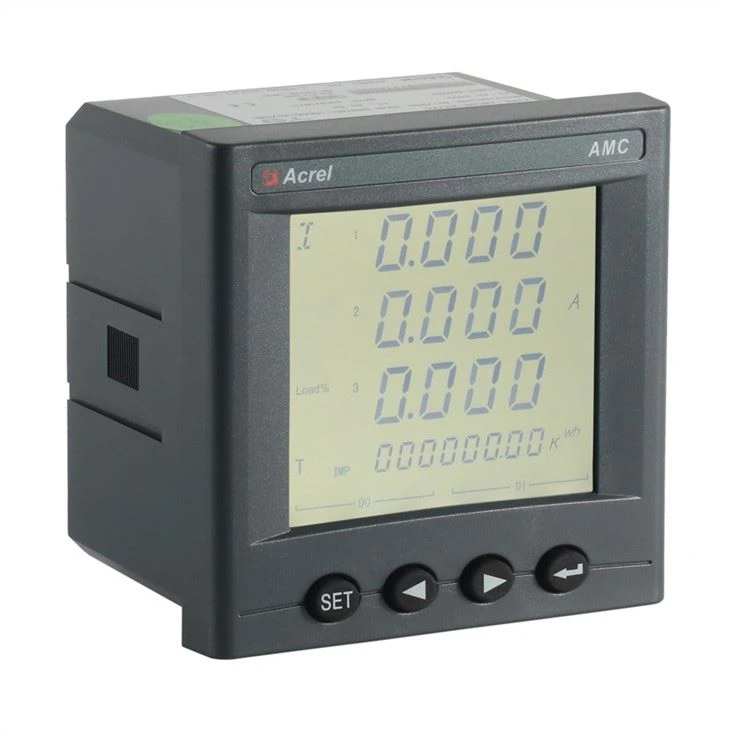

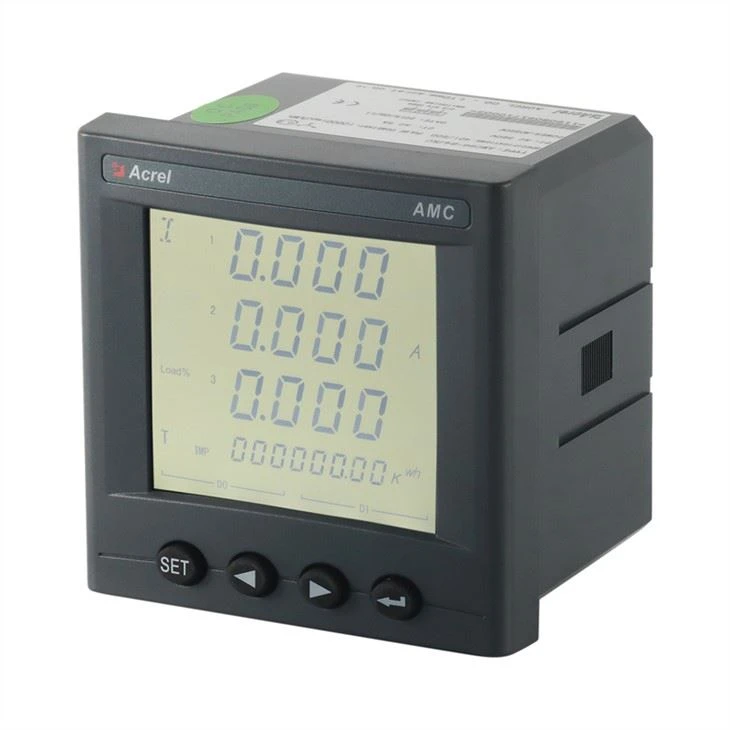

Інтерфейс світлодіодного/LCD-дисплея високої яскравості, налаштування параметрів і керування за допомогою кнопок, ідеально підходить для систем моніторингу живлення в режимі реального часу. Може безпосередньо замінити звичайні передавачі потужності та вимірювальні прилади. Як інтелектуальний цифровий компонент для збору даних, інструмент широко використовується в різних системах керування, системах SCADA та системах управління енергією.

Параметри

Технічні параметри			Значення
Вхідні дані	Підключення		3-фазний-3-провідний, 3-фазний-4-провідний
	Частота		45-65 Гц
	Напруга		Рейтинг: Трифазний: змінний струм 3×57,7 В/100 В (100 В), 3×220 В/380 В (400 В)、 3×380 В/660 В (660 В) (лише розмір 96) Примітка: профіль 72 не підходить для застосування високої напруги
			Перевантаження: 1,2-кратний рейтинг (безперервно) : 2-кратний рейтинг за 1 секунду
			Споживання електроенергії:< 0,5="">
	Поточний		Рейтинг: AC IA、5A
			Перевантаження: 1,2-кратний рейтинг (безперервно); 10-кратний рейтинг протягом 1 секунди
			Споживання електроенергії:< 0,5="">
Вихід	Електрична енергія		Режим виходу: імпульсний фотороз'єднувач з відкритим колектором
			Імпульсна постійна: 10000 імп/кВт·год (встановлюється), подробиці дивіться на схемі підключення；
	Спілкування		Порт RS485, протокол Modbus -RTU, протокол DLT645 (версії 07 і 97), швидкість передачі даних 1200 ~ 38400 бод
Функція	Перемикаючий вхід		Сухий контактний вхід, вбудований блок живлення;
	Перемикаючий вихід		Режим виходу: вихід реле з нормально відкритим контактом
			Ємність контактів: AC 250V/3A, DC 30V/3A
	Аналоговий вихід		1-5 В, 4 - 20 мА
Клас точності			Частота: 0,05 Гц, струм、 Напруга: 0,2 клас, реактивна потужність: l .0 клас, реактивна електрична енергія: l .0 клас, активна потужність: 0,5 клас, активна електрична енергія: 0,5 клас, 2-31 гармоніка вимірювання: ±1%
Блок живлення			AC 85-265V DC 100V-350V	споживана потужність≤10VA
Безпека	Витримувана напруга частоти живлення		Між джерелом живлення//перемикаючим виходом// введенням струму//входом напруги та передаванням// зв’язком //імпульсним виходом//комутаційним входом змінного струму 2 кВ 1 хв; Між джерелом живлення, комутаційним виходом, вхідним струмом, вхідною напругою змінного струму 2 кВ 1 хв; Між передачею, зв'язком, імпульсним виходом, комутаційним входом змінного струму 1кВ 1 хв;
	Ізоляція опір		Вхід、Вихідний кінець до корпусу машини> 100MΩ
Навколишнє середовище		Температура	робота: -25°C~+65°C зберігання: -40°C ~+80°C
		Вологість повітря	≤93% RH без конденсації
		Altitude	≤2500m

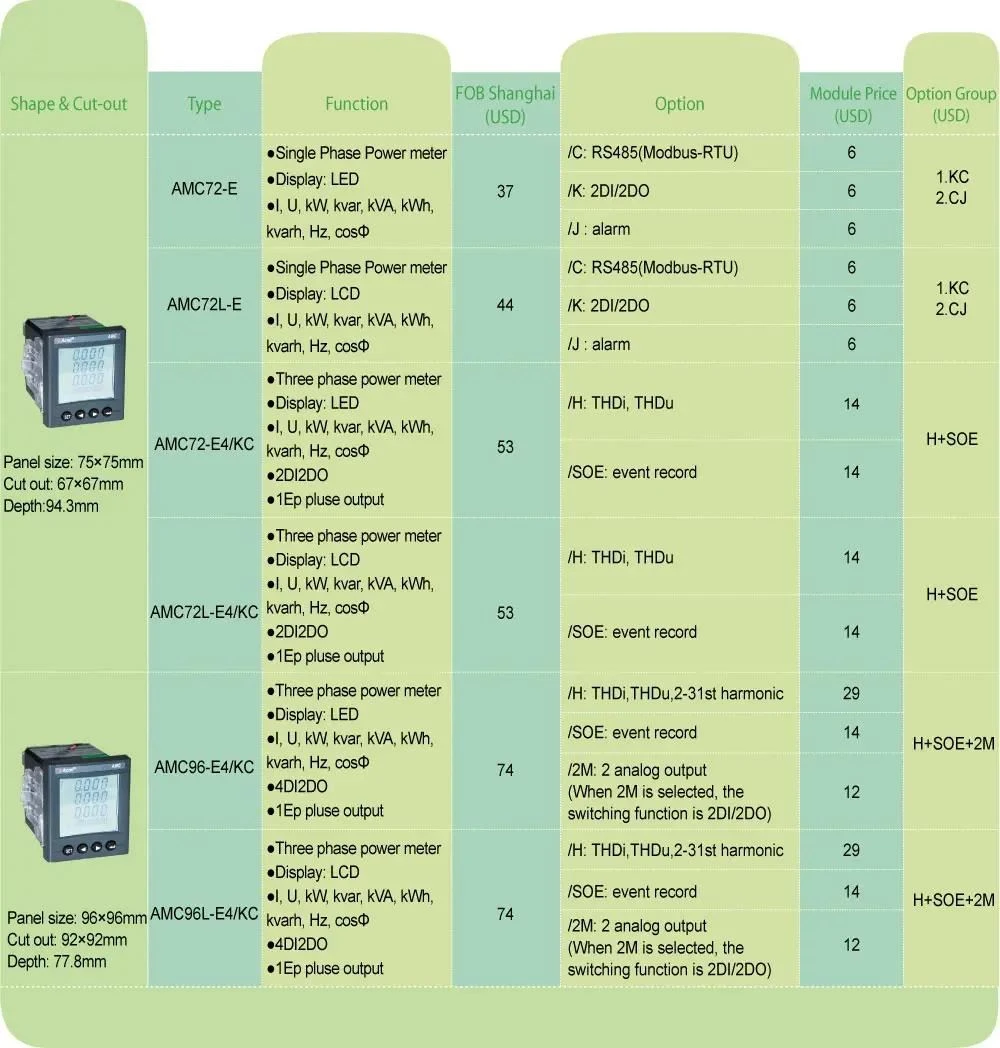

Опис функції

Функція	Опис функції	Функція забезпечує
Вимірювання кВт·год	Активний кВт·год (позитивний і негативний)	■
	Реактивний кВт·год (позитивний і негативний)	■
	A. B, C розщеплена фаза позитивно активна енергії	■
Вимірювання електричних параметрів	U、I	■
Вимірювання електричних параметрів	P、Q、S、PF、F	■
Вимірювання гармонік	2~31ST Напруга та струм гармонійний	£
РК-дисплей	12-бітний секційний РК-дисплей, фонове світло	■
Ключ програмування	4 ключі до спілкування і набір параметри	■
Імпульсний вихід	Активний імпульсний вихід	■
Аналоговий Аналоговий вихід	2DI2DO	■
Спілкування	Інтерфейс зв'язку: RS485, Протокол зв'язку: MODBUS-RTU	■
ДП	Запис події	£

(■ в межах £ необов'язково)

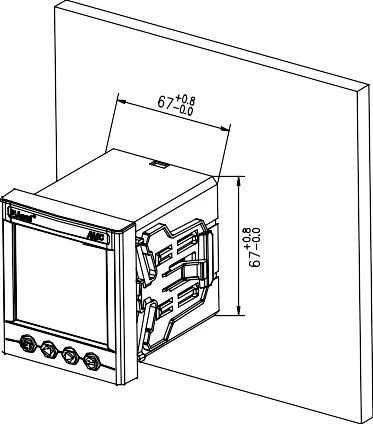

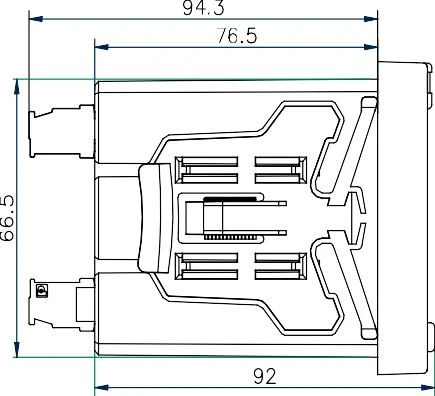

Розміри

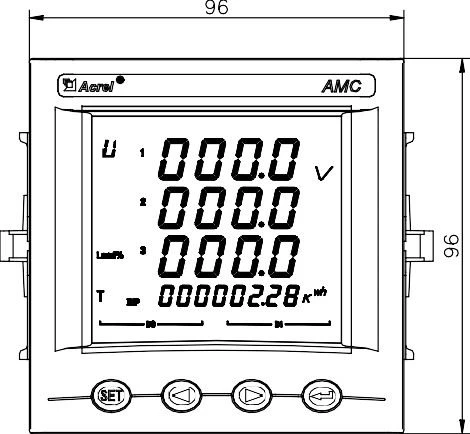

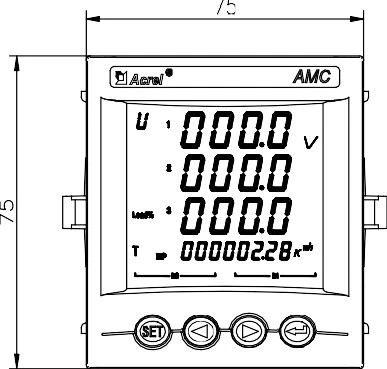

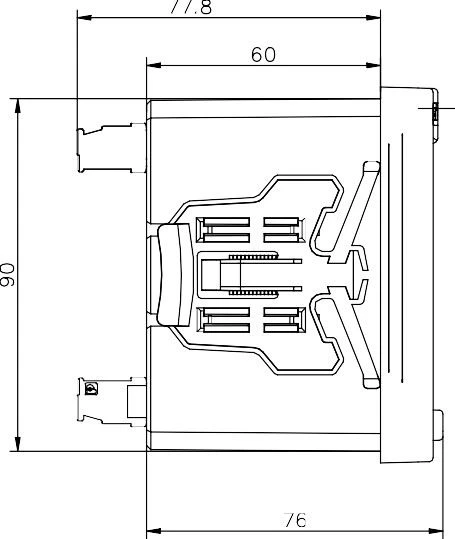

Контур	розмір лицьової панелі		розмір житла			розмір вирізу
Контур	ширина	висота	ширина	висота	глибина	ширина	висота
72 кв	75	75	66.5	66.5	94.3	67	67
96 кв	96	96	90	90	77.8	92	92
