Опис

Рішення для моніторингу розподілу Acrel Precision для Internetdatacenter. Необхідно контролювати в режимі реального часу та централізувати споживання електроенергії в центрі обробки даних, і дані можуть бути відображені на HMI та завантажені в систему моніторингу електроенергії та навколишнього середовища через RS485 на сенсорному екрані та реалізувати моніторинг в режимі реального часу всього розподілу електроенергії. системи. У той же час він може реалізувати аналіз енергоефективності, щоб зменшити споживання енергії.

Можуть бути обрані багатоконтурні модулі вихідної лінії для моніторингу змінного струму для центру обробки даних Acrel на 24 або 48 ланцюгів. Ці вихідні модулі можуть підтримуватися модулем вхідної лінії максимум для 4 модулів, що означає, що наші вихідні ланцюги Acrel можуть мати максимум 192 контури для вимірювання струму, напруги, потужності, енергії та якості електроенергії. І модуль вхідної лінії, і модуль вихідної лінії можуть бути незалежним моніторингом.

Параметр

●U,I,P,Q,S,PF,kWh,kVarh

●кВт·год класу 0,5

●З живленням від CT

●2-63-я гармоніка

●6 вхід пасивного перемикача

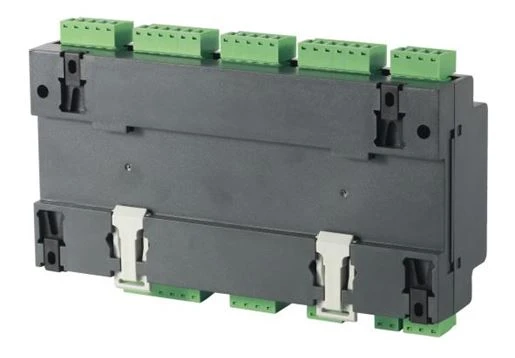

●Встановлення:

Діаметр 35 мм

●Розмір (Д*Ш*В)

180*94,3*45 мм

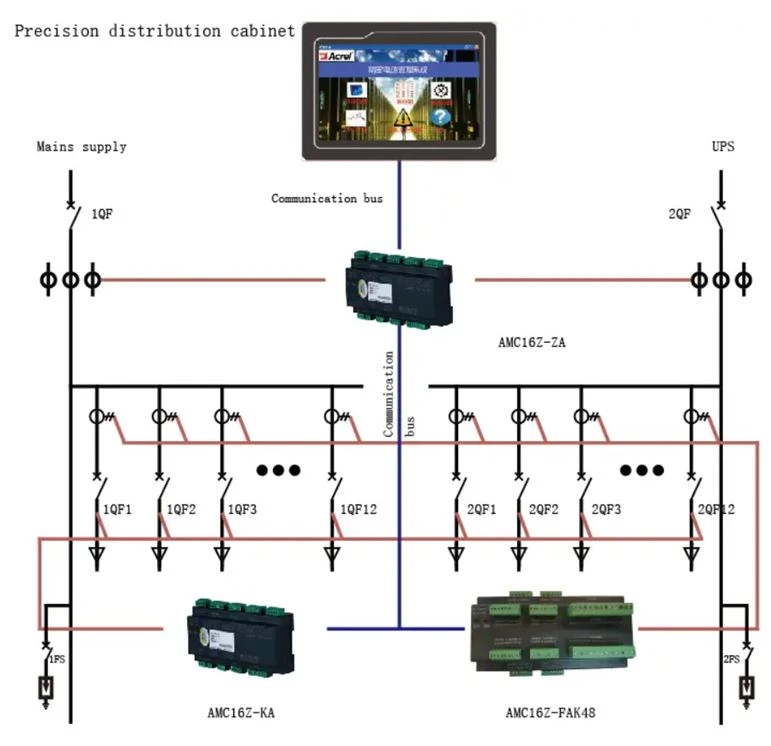

Функція

_20210609144206

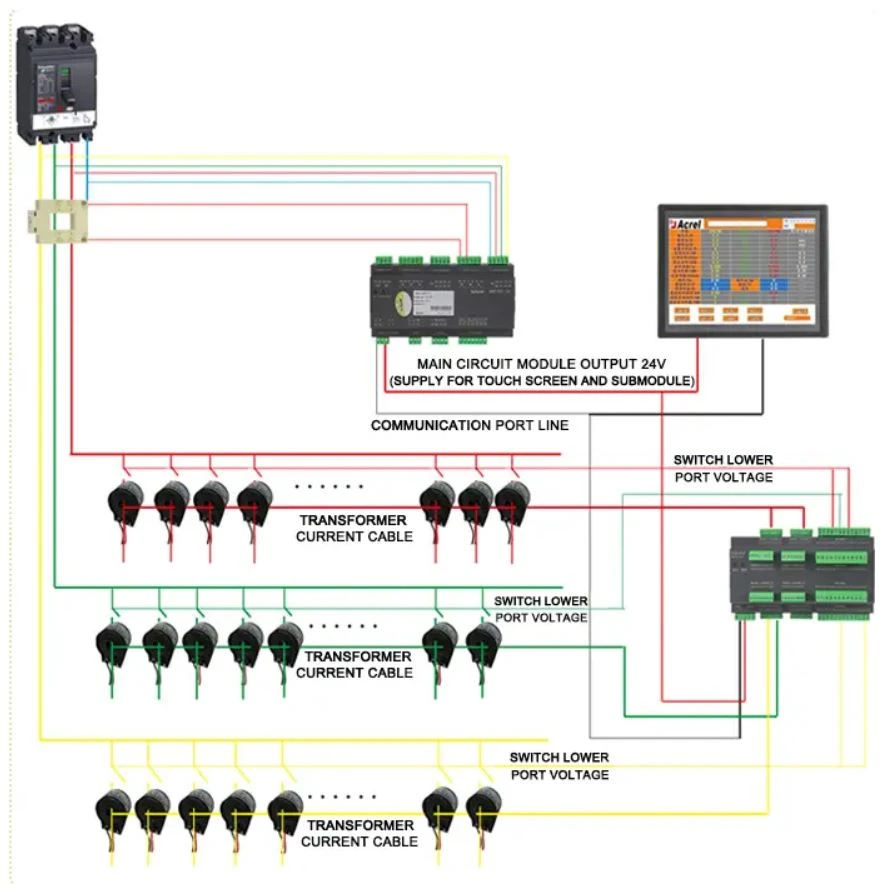

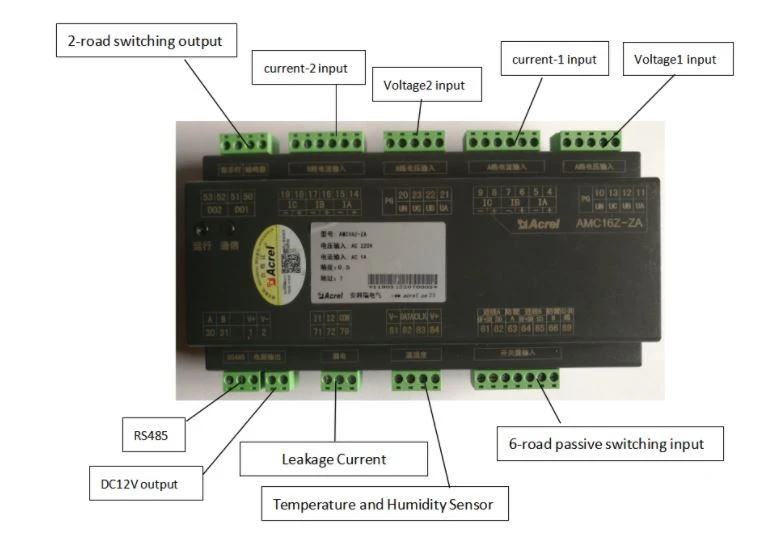

Wiring

_20210609144135

Модуль вхідної лінії може забезпечувати 12-24 В постійного струму для сенсорного екрану та модуля моніторингу вихідної лінії, а наша вхідна лінія живиться від CT.

_20210609150816
