Опис

Однофазний лічильник змінного струму Acrel Din Rail призначений для систем електропостачання, промислових і гірничодобувних підприємств і комунальних підприємств для розрахунку споживання електроенергії та управління попитом на електроенергію. Відрізняється високою точністю, малими розмірами та простим монтажем. Він інтегрує вимірювання всіх електричних параметрів із комплексним обліком електроенергії.

Зовнішній вигляд

Параметри

Вхідна напруга	Довідка Напруга	AC220V
	Довідка частота	50 Гц
	Потужність споживання	& lt; 10VA
Input current	Основний струм	10A
	Максимум поточний	80A
	Початок поточний	4‰Ib
	Споживання	& lt; 4VA
Продуктивність вимірювань	Точність вимірювання	1 клас
Продуктивність вимірювань	Діапазон вимірювань	000000,00 ~ 99999999 кВт-год
Точність годинника	Помилка≤0,5с/день
Активний пульс	Ширина імпульсу	80±20 мс
Активний пульс	Пульс постійний	1000 імп/кВт·год
Communication	Інтерфейс	RS485 (A+、B-)
	Підключення режим	Екранована вита пара провідників
	протокол	MODBUS-RTU

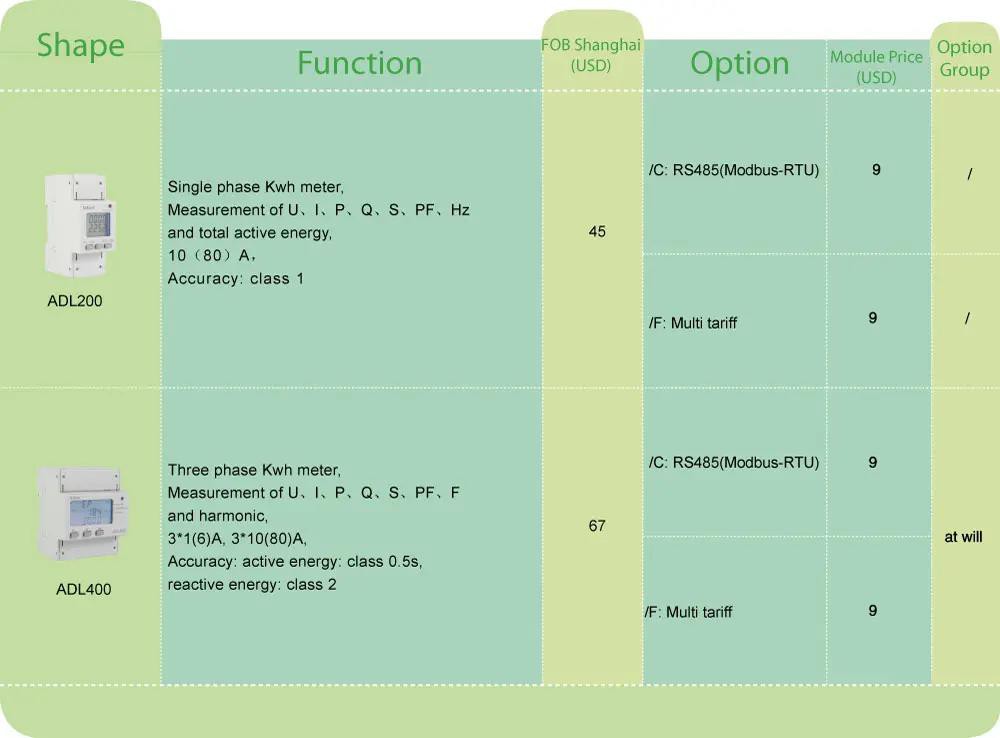

Функція	Опис функції	Функція надати
Вимірювання кВт·год	Однофазний активний кВт-год (позитивний і негативний), 3 місяці історичних даних про заморожену енергію	■
Вимірювання електричних параметрів	Напруга, струм, активна потужність, реактивна потужність, повна потужність, коефіцієнт потужності та частота	■
РК-дисплей	8-розрядний РК-дисплей	■
Програмування ключів	3 клавіші для встановлення таких параметрів, як код, адреса, швидкість передачі даних, багатотарифний протокол зв'язку	■
Імпульсний вихід	Імпульсний вихід активної енергії	■
Багатотарифний	Адаптувати 4 часові пояси, 2 списку часових інтервалів, 14 інтервалів часу по днях і 4 тарифні ставки	□
Спілкування	Інтерфейс зв'язку: RS485, Протокол зв'язку: MODBUS-RTU	■

Наш однофазний лічильник потужності може перевіряти загальну активну кВт·год і вимірювати напругу, струм, потужність та інші електричні параметри, також за допомогою додаткової функції RS485 Modbus RTU. Це'зручно контролювати, збирати та керувати електричною енергією. Він оснащений комунікаційним портом RS485 і адаптований до MODBUS-RTU. ADL можна використовувати у всіх видах систем управління, SCADA-систем та систем енергоменеджменту.

Розміри

Збій допоміжного живлення

●Помилка: лічильник енергії блимає і не світиться після ввімкнення.

●Усунення несправностей:

1. Перевірте, чи відповідає проводка допоміжного джерела живлення

схему підключення приладу, а також те, чи не ослаблена проводка або відвалилася;

2. За допомогою мультиметра виміряйте, чи знаходиться значення вхідної напруги додаткового джерела живлення в межах нормального робочого діапазону напруги приладу.

Збій введення сигналу

●Збій роботи: після ввімкнення лічильника електроенергії потужність дисплея або підрахунок енергії є неточними.

●Усунення несправностей:

1. Перемкніть інтерфейс відображення лічильника енергії на інтерфейс потужності (активний P, коефіцієнт потужності λ), перевірте, чи є дисплей потужності негативним і чи знаходиться коефіцієнт потужності між

0,9-0,95, а потім перевірте, чи вхідний і вихід сигнальної лінії струму змінені місцями (тобто вхідна лінія струму повинна відповідати вхідному кінці приладу), і відповідати проводці на лічильнику енергії .

Збій зв'язку

●Збій роботи: після ввімкнення електролічильника він не може нормально зв'язуватися з головним комп'ютером.

●Усунення несправностей:

1. Значення напруги між комунікаційним виходом А та В вимірювального приладу має бути між +(4,4-4,5)В;

2. Перевірте, чи правильно підключений спосіб підключення згідно зі схемою (тобто комунікаційний термінал A/B приладу повинен відповідати послідовному порту зв'язку A/B).
