Опис

Бездротовий вимірювач ADW350 в основному використовується для вимірювання трифазної активної енергії в мережах низької напруги. Продукт може похвалитися перевагами, включаючи компактні розміри, високу точність, багаті можливості. Згідно з різними вимогами, існує безліч комунікаційних функцій, таких як зв'язок RS485, NB, 4G, додавання нового режиму вибірки струму за допомогою зовнішнього трансформатора.

Він може бути гнучко встановлений в розподільній коробці для досягнення суб-пункту обліку електричної енергії, нагляду за експлуатацією та обслуговуванням або вимог до моніторингу потужності для різних регіонів та різних навантажень.

Параметр

Вхід напруги	Номінальна напруга	Змінний струм: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; Постійний струм: 48 В
	Посилання частота	Змінний струм: 50 Гц
	Споживання	<0.5va (each="">
Поточний вхід	Вхідний струм	Змінний струм: 3×20(100)A Постійний струм: 50А,100A
Поточний вхід	Споживання	<1va (each="">
Допоміжна потужність	Живлення	Змінний струм: 85 ~ 265 В Постійний струм: 48 В±20%
Допоміжна потужність	Енергоспоживання	<>
Продуктивність вимірювань	Електричний параметр	Клас 0.5
Продуктивність вимірювань	Активна енергія точність	Клас 1
	Діапазон температур	-40°C~100°C
	Температура точність	±2°C
РОБИТИ	Рейтинг контактів	5A, AC250V/DC30V
Імпульс	Ширина імпульсу	80±20м
Імпульс	Константа пульсу	Змінний струм: 400мп/кВт·год постійний струм: 1600мп/кВт·год
Зв'язок	Безпроводовий	2G;NB;4G
	Інфрачервоні зв'язок	Постійна ставка baud - 1200
	Інтерфейс	RS485(A、B)
	Режим підключення	Екрановані провідники крученої пари
	Протокол	МОДБУС-РТУ

Точність

Клас 0.5
Вимірювання
U, I, P, Q, S, PF, F
Гармонійна функція

ТХДв, 2-31-е
DI/DO
3ДО

Вимірювальний канал

3 канал постійного струму або 1 ac channel три фази

Розмір(L*W*H)
72 *71.5 * 92.6mm
Установки
DIN 35 мм
Зв'язок
NB-IOT, інфрачервоний, 2G, 4G
Вимірювання температури
Температура в два шляхи

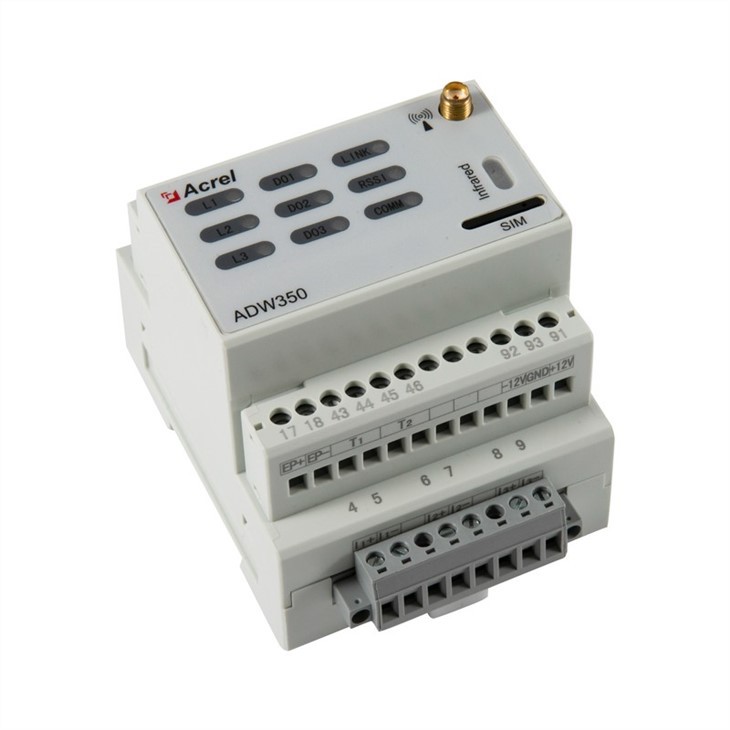

Вигляд

112999a_

Як вибрати трансформатор постійного струму

with ct ac

ADW350 Бездротовий dc multi-loop Din Rail Energy Meter в основному використовується для вимірювання постійного струму або трьох активних енергії змінного струму в мережі низької напруги. Продукт може похвалитися перевагами, включаючи компактні розміри, високу точність, багаті можливості.

with hall dc

Згідно з різними вимогами, існує безліч комунікаційних функцій, таких як зв'язок RS485, NB, 4G, додавання нового режиму вибірки струму за допомогою зовнішнього трансформатора.
