Опис продукту

Замкнутий датчик струму Холла також називають магнітним датчиком балансувального струму Холла. Він поєднує згадану теорію з теорією магнітного балансування. Іншими словами, концентратор феромагнітного поля концентрує магнітне поле, створене первинним струмом, і прикладає його до компонента Холла. Потім сигнал напруги, що виходить з компонента Холла, посилюється і стає вхідним підсилювачем потужності. Вихідний струм зміщення проходить через вторинну компенсуючу котушку.

Магнітне поле, що створюється вторинною котушкою, протилежне полю, створеному первинним струмом. Таким чином, первинне поле компенсується, а вихід Холла поступово зменшується. Коли первинне поле еквівалентне другому, а струм зміщення залишається стабільним, це магнітне балансування. Ця схема в основному складається з компонента перетворення електромагнетизму, ланцюгового підсилювача та схеми компенсації приводу.

Зовнішній вигляд

AHBC-LT1005

AHBC-LF

AHBC-LTA

Розмір

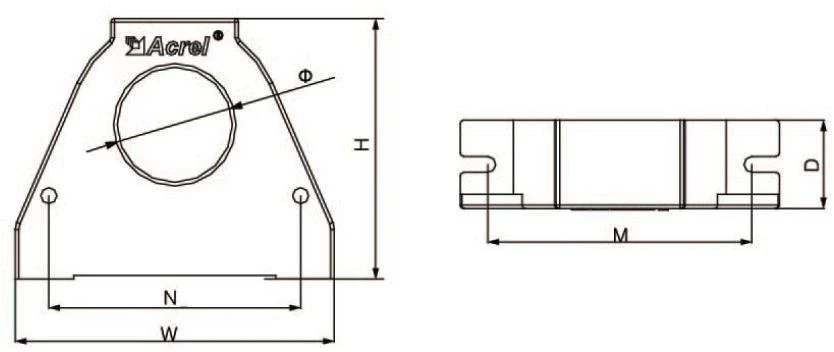

Рис.1

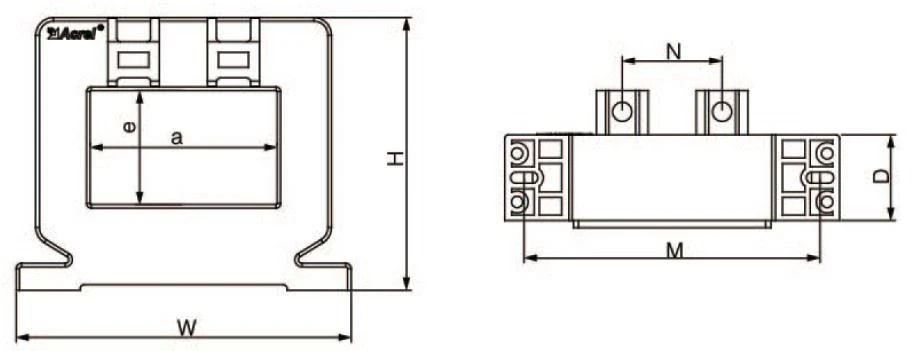

Рис.2

Специфікація розміру	Розмір контуру (мм)			Наскрізний розмір (мм)			Монтаж розмір (мм)		малюнок
Специфікація розміру	W	H	D	a	e	Φ	M	N	малюнок
AHKC-E	53	72	16	/	/	21	47	/	Рис.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Рис.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Рис.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Рис.2
AHKC-F	74	57	22	43	13	/	/	22	Рис.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Рис.2
AHKC-ШАТ	94	76.5	24	52.5	32	/	83	28	Рис.2

Поточна оцінка

Специфікація	Номінальний струм	Блок живлення	Номінальний вихід	Вимірювальний отвір (мм)	Ступінь точності
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4～20 мА	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
AHKC-ШАТ	0～(400-2000)A	±15V	5V	52*32	1

Примітка: номінальний струм без маркування вказує на те, що вхідний струм змінного та постійного струму можна виміряти, будь ласка, вкажіть при замовленні.
