Опис виробництва

Датчики струму Холла в основному використовуються для ізоляції та перетворення змінного струму, постійного струму, імпульсу та інших складних сигналів. Після того, як сигнальний контроль сигналів струму перетворюється відповідно до теорії ефекту Холла, вони можуть бути безпосередньо придбані AD, DSP, PLC, вторинними інструментами та іншими пристроями.

Датчики струму залу широко застосовуються для придбання та зворотного зв'язку в поточному моніторингу, застосуванні батареї, інверторі, управлінні сонячною енергією, шафі постійного струму, приводі двигуна постійного струму, гальванічних, зварюваннях, перетворювачі частот, системах сервоуправлення UPS. Вони відрізняються швидкою реакцією, широким спектром вимірювань, високою точністю, сильною вантажопідйомністю, хорошою лінійністю і відмінною антиперешкодною продуктивністю.

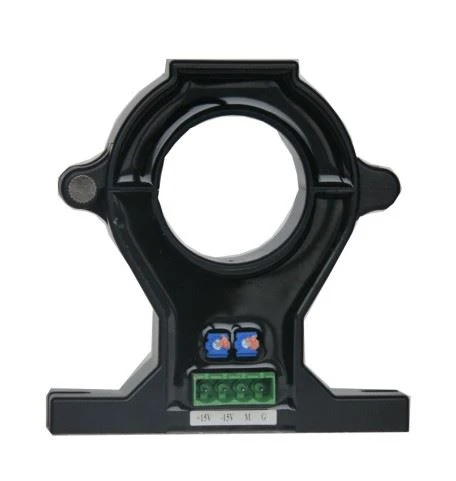

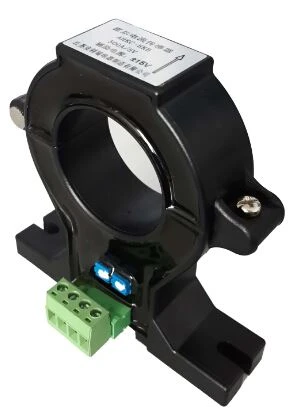

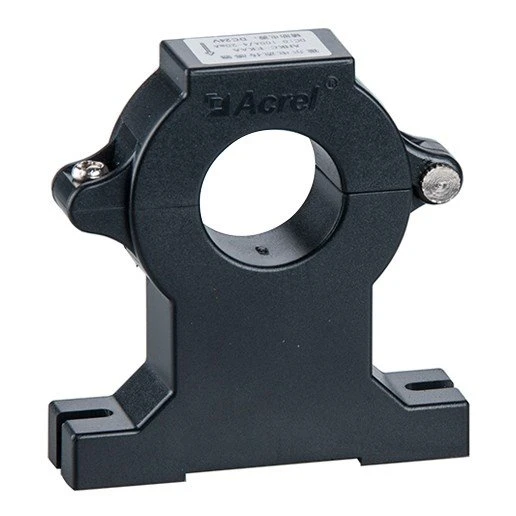

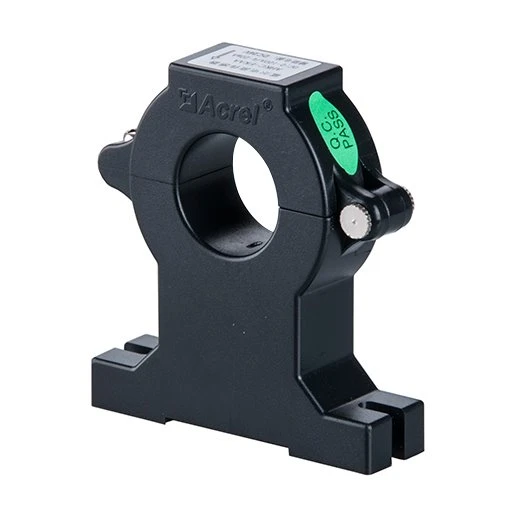

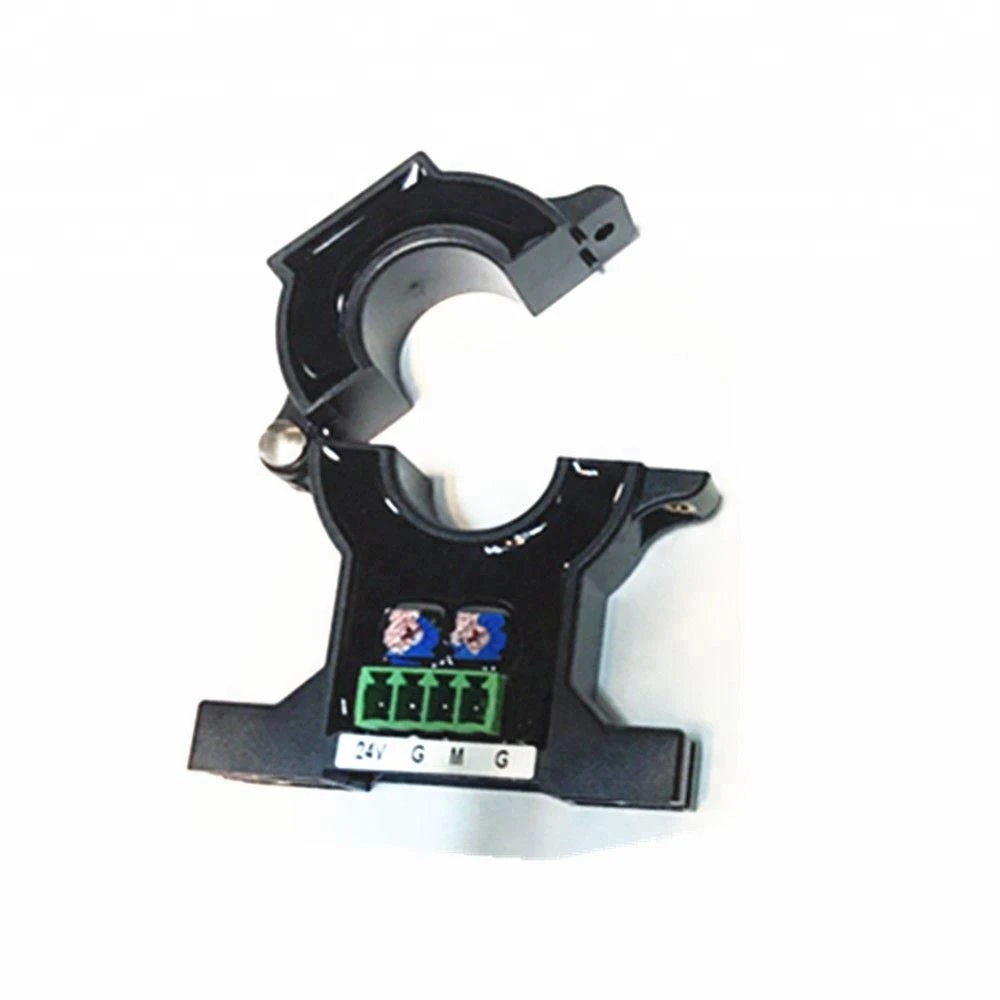

Вигляд

Параметри

Технічні параметри			Дані
			Розділити/закрити відкритий цикл	Зал (справжній RMS)
Вихід	Номінальна вартість		Напруга: ±5В/±4В	Поточна: 4-20mA
	Нульова офсетна напруга (струм)		Напруга: ±20мВ	Поточна:±.05mA
	Зсув напруги (струму) дрейфу		Напруга: ≤± 1.0mV/°C	Поточна:±0.04mA/ °C
	Лінійність		≤0.2%FS
Напруга живлення			Постійний струм±15В	Постійний струм 24В
Пропускну здатність			0-20 кГц
Час відгуку			≤5us	≤1мс
Діелектрична міцність			Допустимий 2500 ВАК між вхідним/ вихідним і джерелом живлення на частоті живлення
Клас точності			1.0
Умови навколишнього середовища		Температура	Робоча температура: -25 °C-+70°C; температура зберігання: -40°C-+85°C
		Вологість	≤95%RH, без роси, без агресивного газу
		Висоті	≤3500м

Вимір

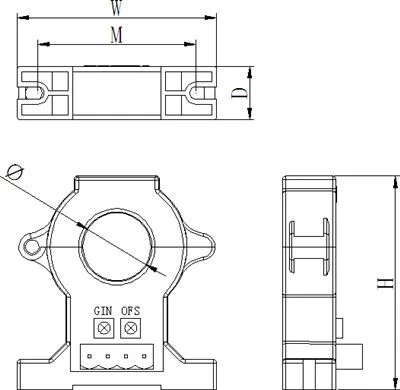

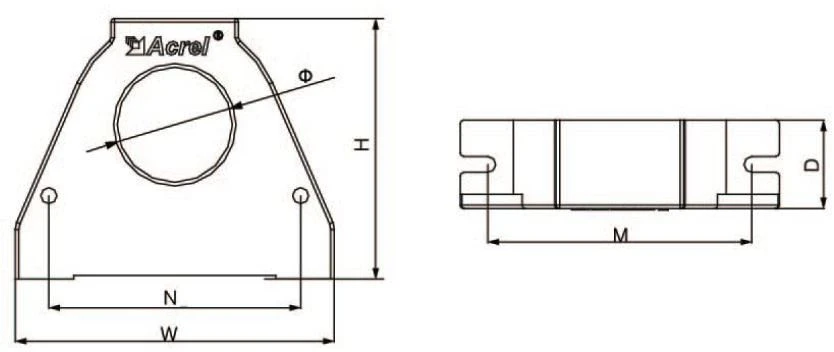

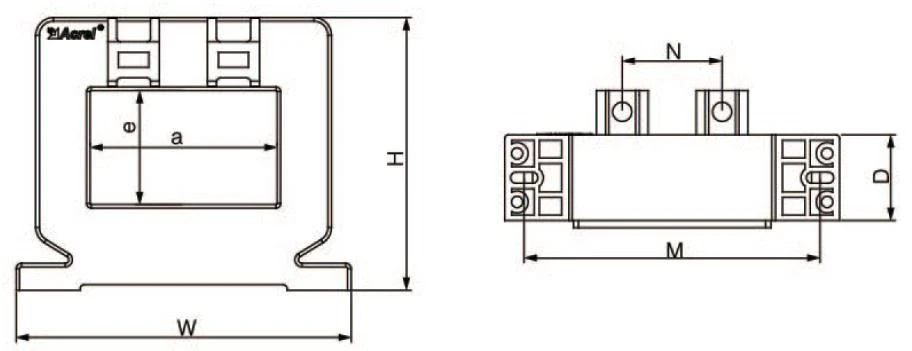

Рис.1	Рис.2

Специфікація розміру	Розмір структури			Через розмір			Розмір кріплення		Цифра
Специфікація розміру	W	H	D	a	e	Φ	M	N	Цифра
AHKC-EKA	60	64	16	/	/	20	47	/	Рис.1
AHKC-EKAA	60	64	16	/	/	20	47	/	Рис.1
AHKC-EKDA	60	64	16	/	/	20	47	/	Рис.1
AHKC-EKB	100	102	24	/	/	40	80	/	Рис.1
AHKC-EKBA	100	102	24	/	/	40	80	/	Рис.1
AHKC- ЕКБДА	100	102	24	/	/	40	80	/	Рис.1
AHKC-K	127	63	25	64	16	/	/	30	Рис.2
AHKC-КАА	127	63	25	64	16	/	/	30	Рис.2
AHKC-KDA	127	63	25	64	16	/	/	30	Рис.2
AHKC-H	149	79	25	82	32	/	/	46	Рис.2
AHKC-KA	176	95.5	29	104	36	/	/	60	Рис.2
AHKC-HB	204	111.5	29	132	52	/	/	48 × 2	Рис.2

Поточне співвідношення

Специфікація	Номінальний струм	Живлення	Номінальний вивід	Вимірювальна діафрагма (мм)	Ступінь точності
AHKC-EKA	0~ (20-500)A	±15В	5В	φ 20	1

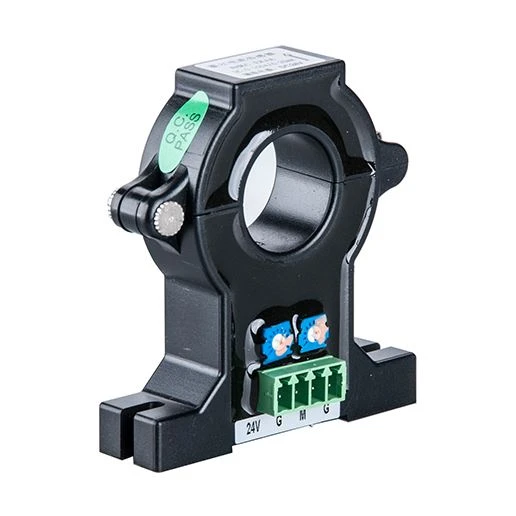

AHKC-EKAA	Постійний струм 0 ~ (50-500)A	12В/24В	4 ~ 20mA	φ 20	1
AHKC- EKDA	Змінний струм 0~(50-500)A	12В/24В	4 ~ 20mA	φ 20	1
AHKC-EKB	0~ (200-1000)A	±15В	5В	φ 40	1
AHKC- EKBA	Постійний струм 0 ~ (200- 1000)A	12В/24В	4 ~ 20mA	φ 40	1

AHKC- EKBDA	ЗМІННИЙ СТРУМ 0 ~(200 ~ 1000)A	12В/24В	4 ~ 20mA	φ 40	1
AHKC-K	0~ (400-2000)A	±15В	5В	64×16	1
AHKC- KAA	Постійний струм 0 ~ (400- 2000) A	12В/24В	4 ~ 20mA	64×16	1
AHKC- KDA	Змінний струм 0 ~(400- 2000)A	12В/24В	4 ~ 20mA	64×16	1
AHKC-H	0~ (500-3000)A	±15В	5В	82×32	1
AHKC-KA	0 ~ (500-5000)A	±15В	5В	104×36	1
AHKC-HB	0~ (2000-20000)A	±15В	5В	132×52	1

примітки: Номінальний поточний немаркований вказує на те, що вхідний струм змінного та постійного струму можна виміряти, будь ласка, вкажіть при замовленні.

Датчик струму закритого залу

Рис.1

Рис.2

Специфікація розміру	Розмір структури(мм)			Через розмір (мм)			Монтажу розмір(мм)		Цифра
Специфікація розміру	W	H	D	a	e	Φ	M	N	Цифра
AHKC-E	53	72	16	/	/	21	47	/	Рис.1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Рис.1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Рис.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Рис.2
AHKC-F	74	57	22	43	13	/	/	22	Рис.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Рис.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Рис.2

Поточне співвідношення

Специфікація	Номінальний струм	Живлення	Номінальний вивід	Вимірювальна діафрагма (мм)	Точність
AHKC-E	0~ (20-500)A	±15В	5В	φ 20	1
AHKC-LT	0~ (100-800)A	±15В	5В	φ 32.5	1
AHKC-BS	0~ (20-500)A	±15В	5В	20.5*10.5	1
AHKC-BSA	Постійний струм 0 ~ (50-500)A	12В/15В/24 В	4 ~ 20mA	20.5*10.5	1
AHKC-F	0~ (200-1000)A	±15В	5В	43*13	1
AHKC-FA	0~ (200-1500)A	±15В	5В	52*15	1
AHKC-HAT	0~ (400-2000)A	±15В	5В	52*32	1
