Опис
Ізоляційний трансформатор серії AITR спеціально використовується в медичних ІТ-системах. Трансформаторне ядро виготовлене з кремнієвого сталевого листа, втрати невеликі. Подвійна ізоляційна обробка приймається між обмотками, а статичний екран призначений для зменшення електромагнітних перешкод між двома обмотками.
Датчик температури PT100 встановлюється в обмотці, яка може бути використана для контролю температури обмотки. Трансформатор обробляється вакуумним просоченням, що підвищує механічну міцність і надає антикорозійну дію. Крім того, в продукті також використовується низькотемпературний підйом і низький рівень шуму, так що він має хороші показники підвищення температури і низький рівень шуму.
Параметр
Номінальна потужність | 3.15ква/5ква/6.3ква/8ква/10кВа |
Частота | 50/60 Гц |
Номінальна вхідна напруга | 230В |
Номінальна вихідна напруга | 230В/115В |
(IE) Поточний ігр | <> |
Струм витоку | <> |
(UO) Напруга виводу без навантаження | <> |
(IO) Струм виводу без навантаження | <3%> |
Напруга короткого замикання | <3%> |
Ефективність | >96% |
Максимальна температура навколишнього середовища | <> |
Підвищення температури без навантаження | <> |
Підвищення температури повного навантаження | <> |
Витримувати напругу | 4200 В/хв |
Клас ізоляції | H |
Рівень шуму | <> |

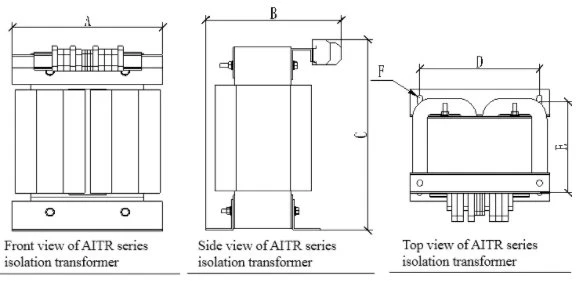

Вимір
Тип | Місткість (VA) | А(мм) | B(mm) | C(mm) | D(мм) | E(мм) | F(мм) | Загальна вага (кг) |
AITR10000 | 10000 | 280 | 275 | 427 | 240 | 190 | φ11 | 92 |
AITR8000 | 8000 | 280 | 265 | 427 | 240 | 190 | φ11 | 90 |
AITR6300 | 6300 | 280 | 255 | 427 | 240 | 175 | φ11 | 75 |
AITR5000 | 5000 | 280 | 255 | 427 | 240 | 175 | φ11 | 73 |
AITR3150 | 3150 | 280 | 225 | 427 | 240 | 175 | φ11 | 53 |

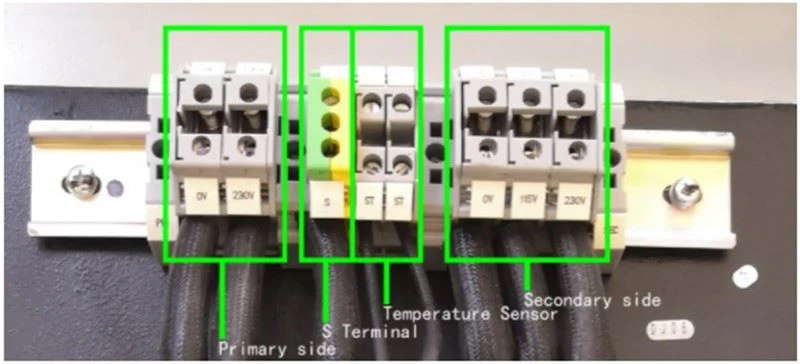

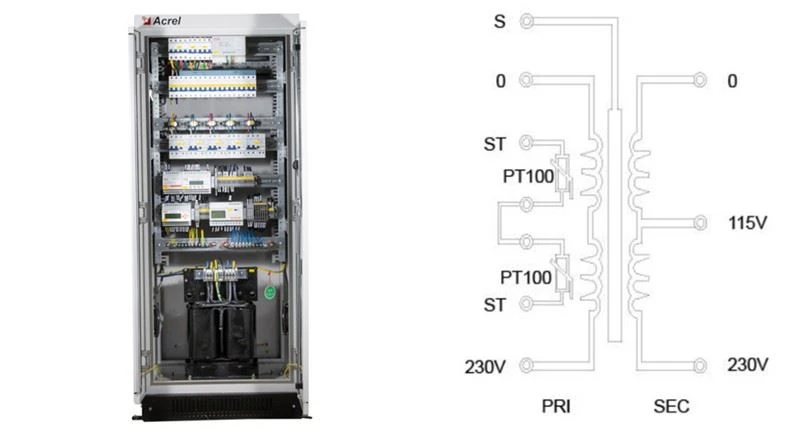

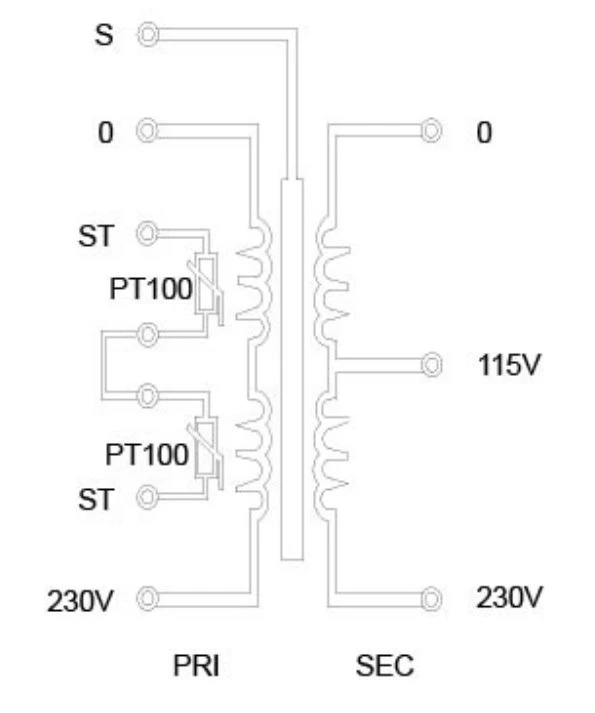

Електропроводки

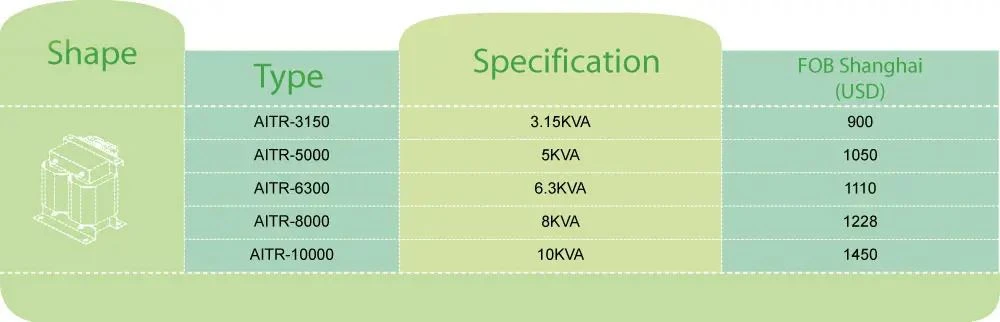

Цитата
