Огляд
Трифазні 4-дротові багатоелектричні параметри BD-4E передають значення кВт·год енергосистеми у високий лінійний імпульс. Він має інтерфейс зв'язку RS485, приймає протокол Modbus і експортує трифазний струм, напругу, активну потужність, реактивну потужність, частоту, коефіцієнт потужності, реактивну енергію активної енергії і так далі. 1 ~ 4 канал аналоговий опціонально, двоканальний електричний імпульс виходу.
Функція
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | ||
Фаза та проводка | 1P2W | √ | ○ | ○ | ○ | ○ | ○ |
3P3 Вт | — | — | ○ | ○ | ○ | ○ | |
3P4Вт | — | — | ○ | ○ | ○ | ○ | |
Вводу | Напруги | Прямий L-L | До 480 В змінного струму | ||||
Прямий L-N | До 276 В змінного струму | ||||||
Із зовнішнім PT | ○ | ○ | ○ | ○ | ○ | ||
Струм | Прямий | До 5А змінного струму | |||||
Із зовнішньою КТ | ○ | ○ | ○ | ○ | ○ | ||
Вихід | Звичайне значення | DC:4-20mA、0-20mA, 0-5V, 0-10V і так далі | |||||
Опір навантаженню | Поточний вихід≤600Ω Вихідна напруга≥1000Ω | ||||||
Видобування вмісту | <0.5% peak=""> | ||||||
Вимірювання | Напруги | □ | — | — | □ | ||
Струм |
| — | — | □ | □ | □ | |
Активна/реактивна потужність | — | — | — | — | □ | □ | |
Видима потужність | — | — |
| — | □ | □ | |
Коефіцієнт потужності | — | — | R | — | □ | ||
Частота |
| □ | □ | ||||
Вимірювання енергії | ±КВт·год | — | — | — | — | — | ○ |
Клас точності | 0.5% | ||||||
Зв'язок | Інтерфейс: RS485 Протокол: Модбус-РТУ |
|
| — |
|
|
|
Аналоговий вихід | Постійний струм 0-5В,0-10В,0-20мА,4-20мА | ||||||
Імпульсний вихід | |||||||
Розміри(мм) | Житловий корпус (WxHxD) | 138x76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 |
Допоміжна потужність | 85-265 В змінного/постійного струму, DC24V, DC48V | ||||||
Температура | Операція | від -10 до 55 °C | |||||
Зберігання | від -25 до 70 °C | ||||||
Вологість | До 95%, без конденсації | ||||||
Установки | (Залізничний) DIN35 закріпити на кабіні за допомогою гвинтів | ||||||
Стандартів | GB/T 13850 | ||||||
'○': Так '—' Ні '
' Необов'язково
 | Трифазний перетворювач трифазного струму серії BD-3I3 ● Застосування: Промислова автоматизація ● Вхід: вимірювання струму змінного струму до 200А ● Перевантаження: 1,2 рази від номінального значення ● Аналоговий вихід постійного струму 0-5V/ 0-10V / 0-20mA / 4-20mA |
Однофазний перетворювач струму серії BD-AI ● Застосування: Промислова автоматизація ● Вхід: струм змінного струму ● Перевантаження: 1,2 рази від номінального значення ● Аналоговий вихід постійного струму 0-5V/ 0-10V / 0-20mA / 4-20mA |  |

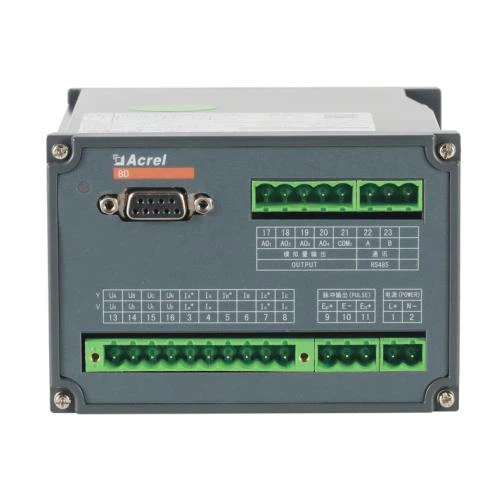

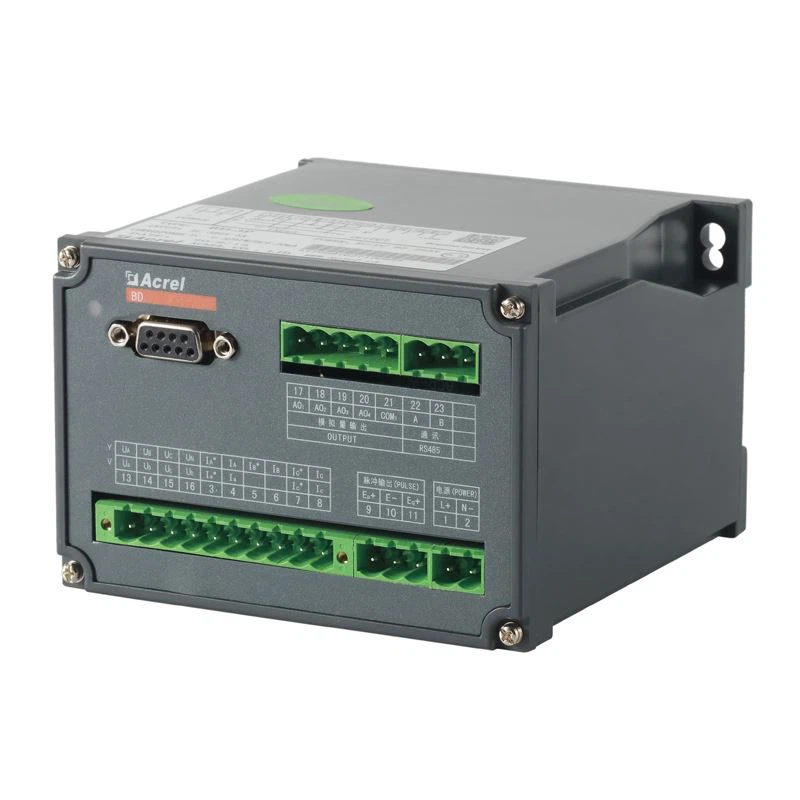

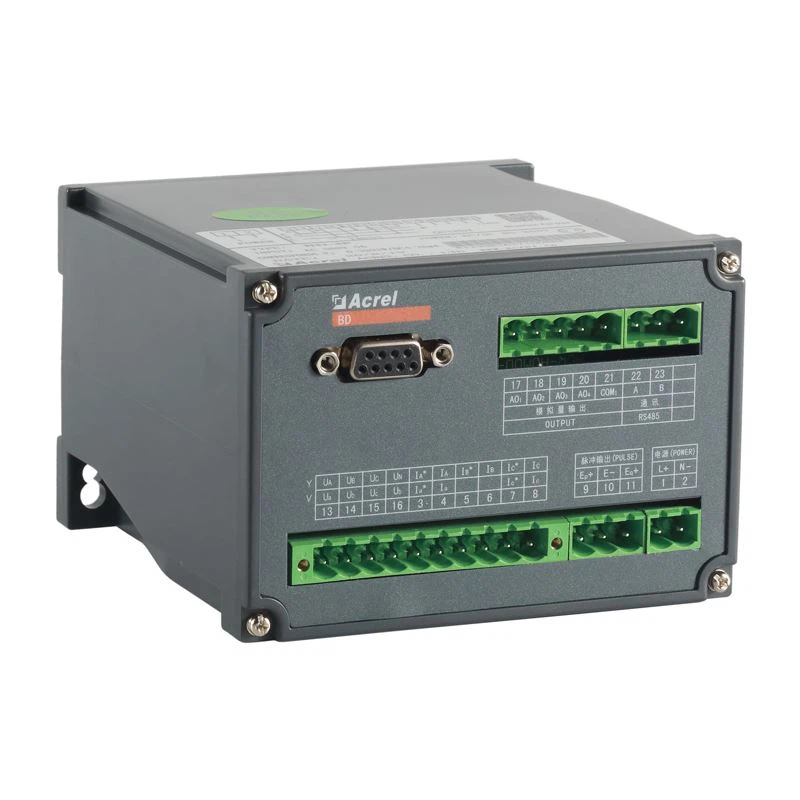

Вигляд
Вимір
(L *W*H: 128*110*75.4)
Установки
Е. г. Вхідний сигнал - ac 100V 5A, 4-канальний передавальний вихід відповідного відношення
| Передача виводу | Вимірювальний об'єкт | Відповідне відношення |
ДОТ | P | 4-20mA -> 0-866Вт |
AO2 | Q | 4-20mA->0-866var |
AO3 | Іа | 4-20mA 对应 0-5A |
AO4 | ПФ | 4-20mA 对应 0-1 |
