Датчик струму витоку змінного струму

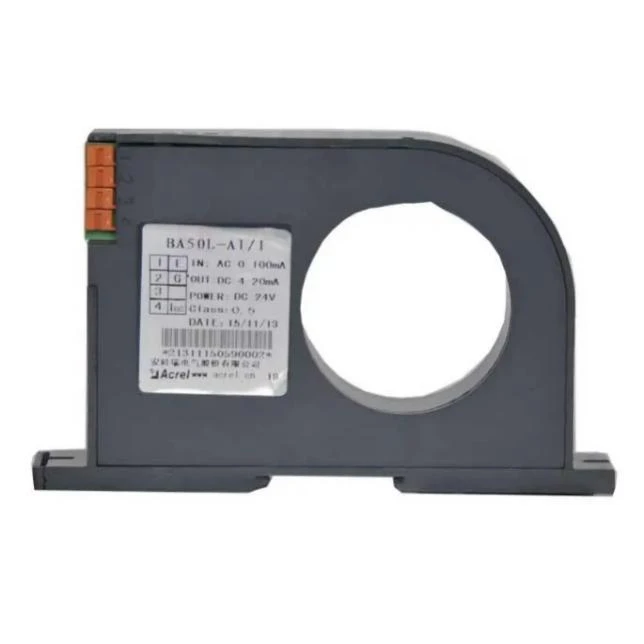

BA50L - перетворювач перетворювача трансформатора залишкового струму, який в основному виявляє струм витоку електричної системи. Він може зрозуміти стан електричних ланцюгів та обладнання в будь-який час, щоб запобігти пожежам та іншим аваріям, викликаним витоком.

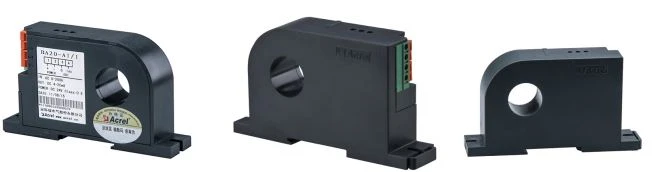

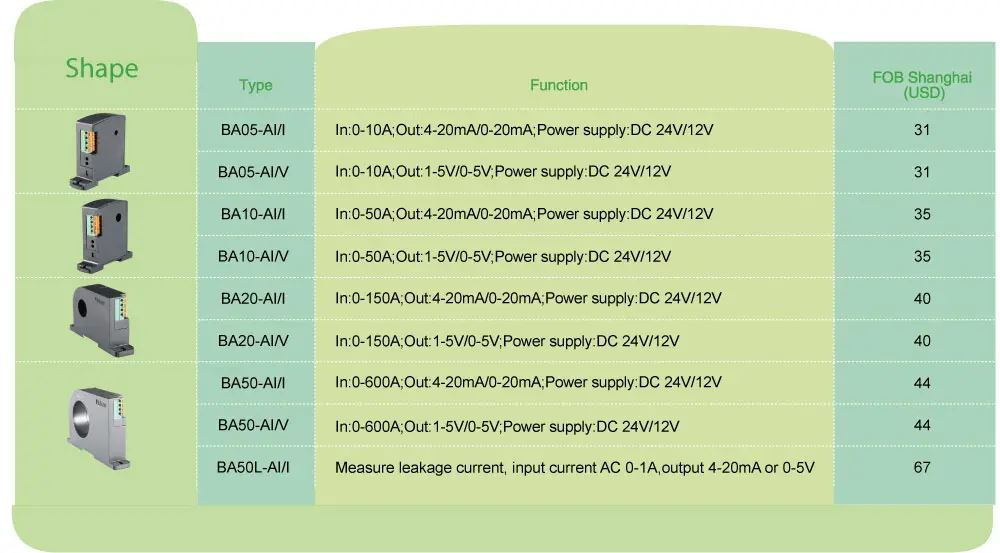

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Допоміжна потужність	Постійний струм 12В Постійний струм 24В	Постійний струм 12В Постійний струм 24В	Постійний струм 12В Постійний струм 24В	Постійний струм 12В Постійний струм 24В	Постійний струм 12В Постійний струм 24В	Постійний струм 12В Постійний струм 24В
Споживання		≤1Вт	≤1Вт	≤1Вт	≤1Вт	≤1Вт

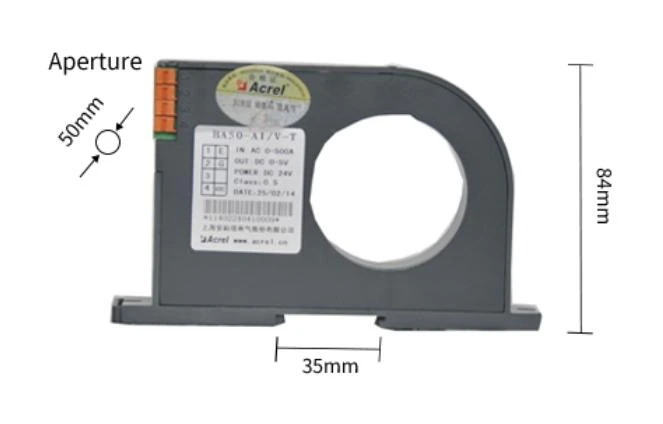

Розмір навижрливого отвору		φ5мм	φ10mm	φ20mm	φ50мм	φ50мм
Вводу	Струм	AC 0 ~ (0,5 ~ 10) A	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	ЗМІННИЙ СТРУМ 0 ~ (60 ~ 600) A	ЗМІННИЙ СТРУМ 0 ~ (0,1 ~ 1) A (обмеження струмів витоку)
Вихід	Номінальна вартість	DC4-20mA, або 0-20mA, 0-5V, 0-10V і т.д.
	Опір навантаженню	Вихідний струм≤500Ω, вихід напруги≥1kΩ
Клас точності		0.5%
Час відгуку		≤350м
Температура		Робота:-10 до +55°C Зберігання:-25 до +70°C
Температурний коефіцієнт		≤200ppm/°C
Установки		(Залізничний) DIN35, закріпити на кабіні саморізами
Стандартів		GB/T 13850

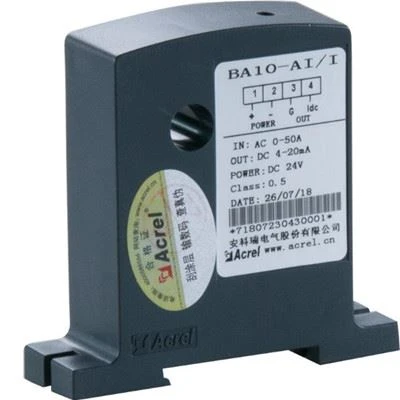

	BA10-AI/I ●Застосування: Промислова автоматизація ●Вхід: вимірювання струму змінного струму до 50А ●Перевантаження: 1,2 рази від номінального значення ●Вихід: постійний струм 4-20mA
BA20-AI/V ●Застосування: Промислова автоматизація ●Вхід: вимірювання струму змінного струму до 200А ●Перевантаження: 1,2 рази від номінального значення ●Вихід: постійний струм 0-5В

Продукти серії BA застосовують принцип електромагнітної індукції для вимірювання струму змінного струму в енергосистемі в режимі реального часу і використовують технологію постійної поточної і лінійної компенсації для ізоляції і перетворення його в стандартний вихід сигналу постійного струму.

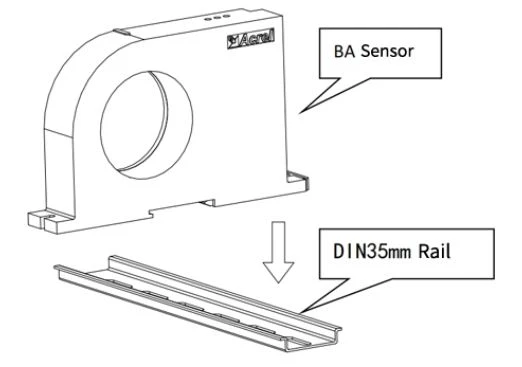

Виберіть відповідне місце для установки стандартної рейки DIN35mm і встановіть датчик BA на рейку;

На нижній панелі шафи виберіть відповідне місце для відкриття двох різьбових отворів, що відповідають положенню нерухомого отвору встановленого датчика; Після розміщення датчика встановіть розташувальні гвинти

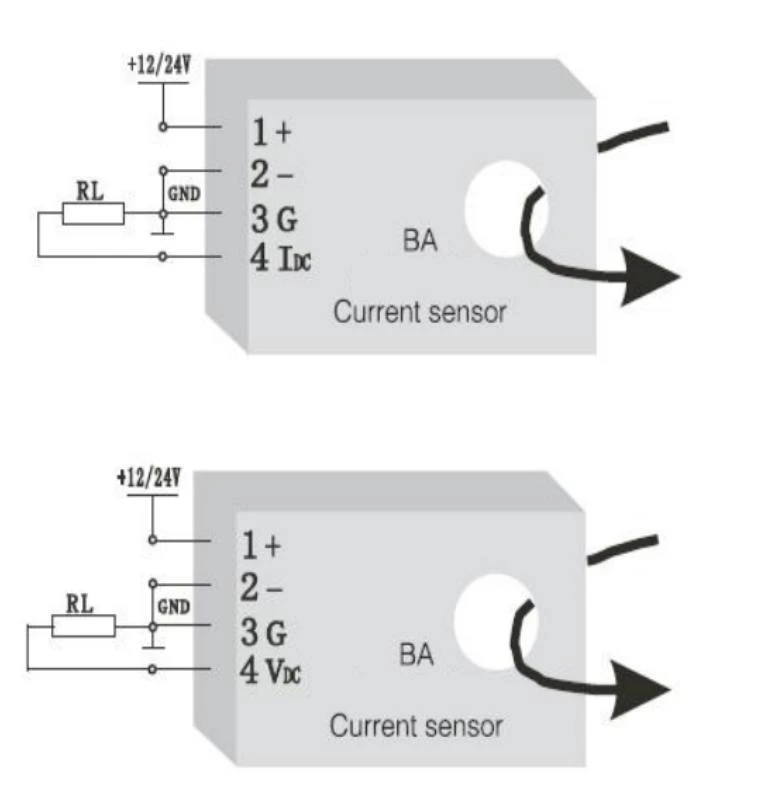

1 —— + Позитивне джерело живлення (не скасовано)

2 —— - Потужність ЗЕМЛІ

3 — G(Поточний вихідний від'ємний, який можна спільно використовувати з блоком живлення)

4 — IDC(Поточний вихідний позитивний), VDC(Напруга вихідна позитивна)
