Огляд

Електричний передавач серії Acrel BD - це пристрій, який може ізолювати і передавати електричні параметри, цей перетворювач струму трифазного струму працює як передавач, який перетворює струм змінного струму або напругу в лінійний аналоговий сигнал постійного струму, ізолюючи вхід і вихід. Продукти відповідають стандарту GB / T 13850-1998.

Функція

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

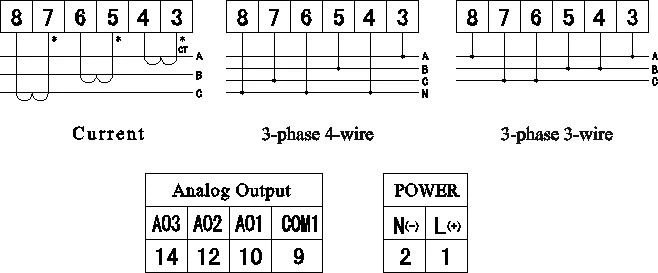

Фаза та проводка	1P2W	√	○	○	○	○	○
	3P3 Вт	—	—	○	○	○	○
	3P4Вт	—	—	○	○	○	○
Вводу	Напруги	Прямий L-L	До 480 В змінного струму
		Прямий L-N	До 276 В змінного струму
		Із зовнішнім PT	○	○	○	○	○
	Струм	Прямий	До 5А змінного струму
	Струм	Із зовнішньою КТ	○	○	○	○	○
Вихід	Звичайне значення	DC:4-20mA、0-20mA, 0-5V, 0-10V і так далі
	Опір навантаженню	Поточний вихід≤600Ω Вихідна напруга≥1000Ω
	Видобування вмісту	<0.5% peak="">
Вимірювання	Напруги	□	—	—	□
	Струм		—	—	□	□	□
	Активна/реактивна потужність	—	—	—	—	□	□
	Видима потужність	—	—		—	□	□
	Коефіцієнт потужності	—	—	R	—	□
	Частота					□	□
Вимірювання енергії	±КВт·год	—	—	—	—	—	○
Клас точності	0.5%
Зв'язок	Інтерфейс: RS485 Протокол: Модбус-РТУ			—
Аналоговий вихід	Постійний струм 0-5В,0-10В,0-20мА,4-20мА
Імпульсний вихід

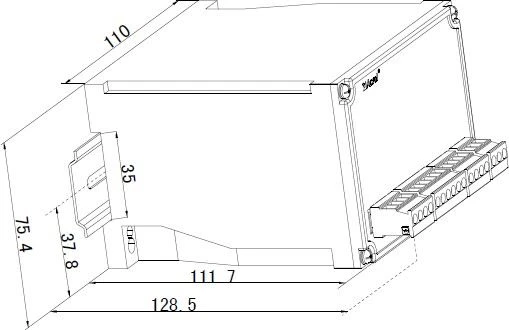

Розміри(мм)	Житловий корпус (WxHxD)	138x76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Допоміжна потужність		85-265 В змінного/постійного струму, DC24V, DC48V
Температура	Операція	від -10 до 55 °C
Температура	Зберігання	від -25 до 70 °C
Вологість		До 95%, без конденсації
Установки		(Залізничний) DIN35 закріпити на кабіні за допомогою гвинтів
Стандартів		GB/T 13850

'○': Так '—' Ні '' Необов'язково

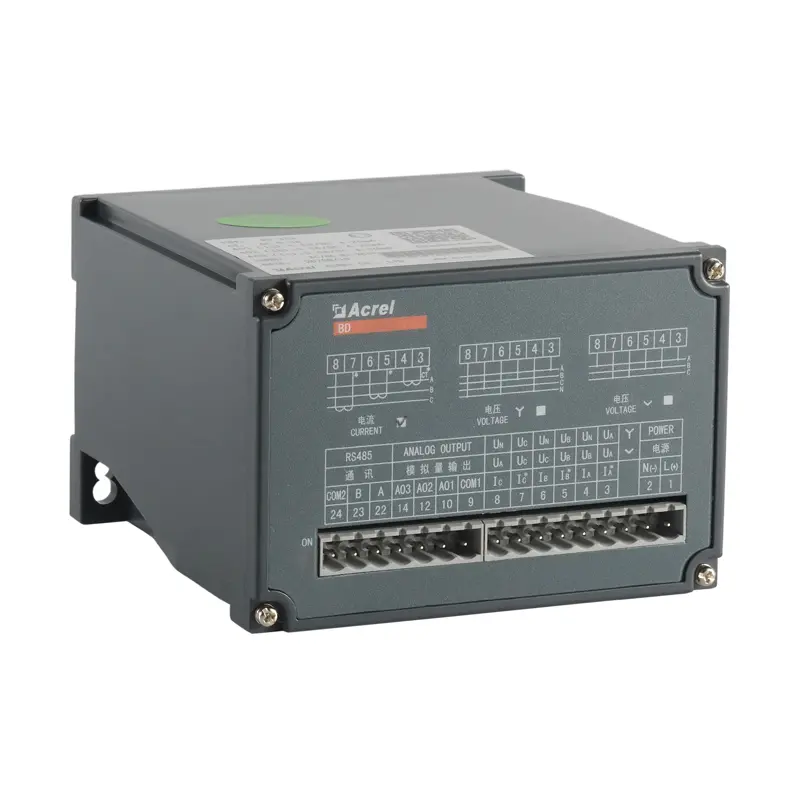

	Електричний перетворювач серії BD-3P ● Напруга\Струм\Потужність\Коефіцієнт потужності\Частота ● Перевантаження: 1,2 рази від номінального значення ● Аналоговий вихід постійного струму 0-5V/ 0-10V / 0-20mA / 4-20mA

Однофазний перетворювач струму серії BD-AI ● Струм змінного струму ● Перевантаження: 1,2 рази від номінального значення ● Аналоговий вихід постійного струму 0-5V/ 0-10V / 0-20mA / 4-20mA
