Огляд

Аналогові перетворювачі вихідного струму серії BA застосовують принцип електромагнітної індукції для вимірювання змінного струму в електромережі в режимі реального часу, а також використовують технологію постійного струму та лінійної компенсації для ізоляції та перетворення в стандартний вихідний сигнал постійного струму.

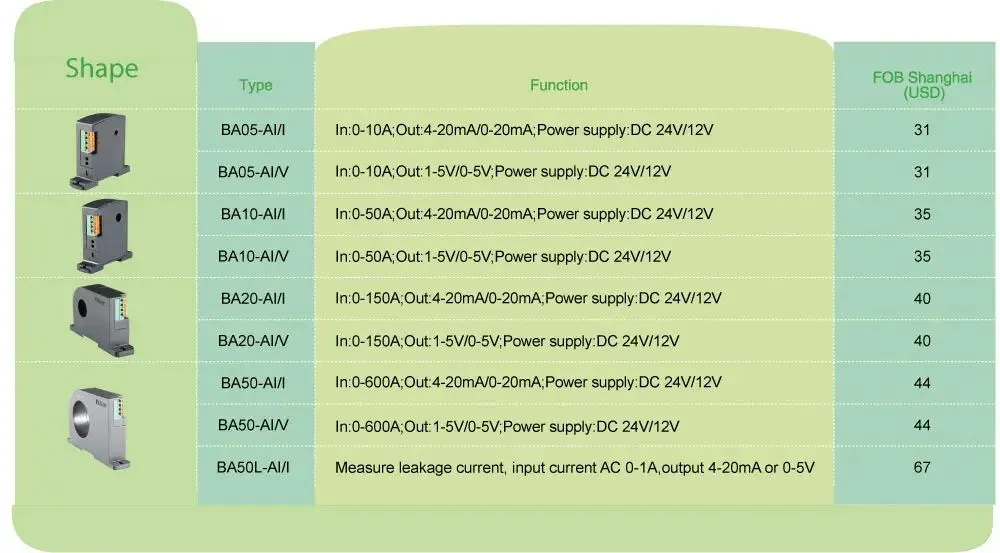

Функція

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Допоміжне живлення	DC 12 В	DC 12 В DC 24 В	DC 12 В DC 24 В	DC 12 В DC 24 В	DC 12 В DC 24 В	DC 12 В DC 24 В
	DC 24 В
Споживання		≤1W	≤1W	≤1W	≤1W	≤1W
Розмір наскрізного отвору		φ5 мм	φ10 мм	φ20 мм	φ50 мм	φ50 мм
Вхідні дані	Current	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0,1~1)A (обмеження струмів витоку)
Вихід	Номінальна вартість	DC4-20mA або 0-20mA,0-5V,0-10V тощо
	Стійкість до навантаження	Вихід струму≤500Ω, вихід напруги≥1kΩ
Клас точності		0.5%
Час реакції		≤350 мс
Температура		Експлуатація: від -10 до +55℃ Зберігання: від -25 до +70℃
Температурний коефіцієнт		≤200 ppm/℃
Установка		(Рейка) DIN35, закріпити на шафі за допомогою гвинтів
Стандарти		GB/T 13850

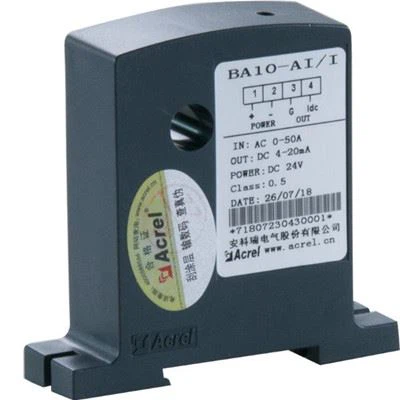

BA10-AI/I

●Застосування: Промислова автоматизація

●Вхід: вимірювання змінного струму до 50А

●Перевантаження: в 1,2 рази перевищує номінальне значення

●Вихід: DC 4-20mA

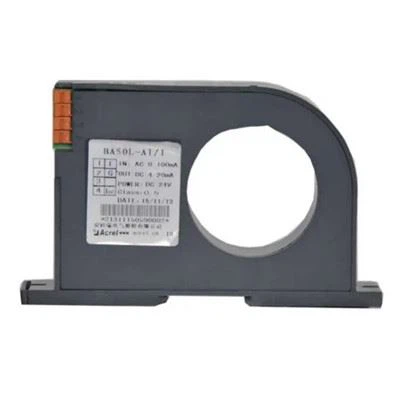

BA50L-AI/I

● Вхід: 0-1A струм витоку

●Вихід: DC 4-20mA

●Вимірювання струму витоку

●Перевантаження: у 1,2 рази перевищує номінальне значення

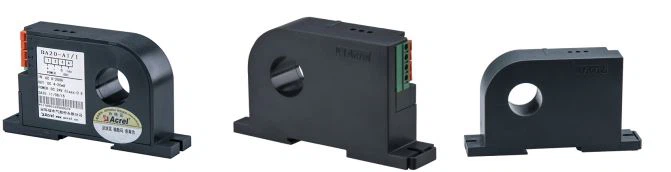

Зовнішній вигляд

JQ77G~7H6BSBOF]A~G}W%8Y

● Вища точність

●Вищий рівень ізоляції

●Вищий рівень безпеки

●Нижче споживання

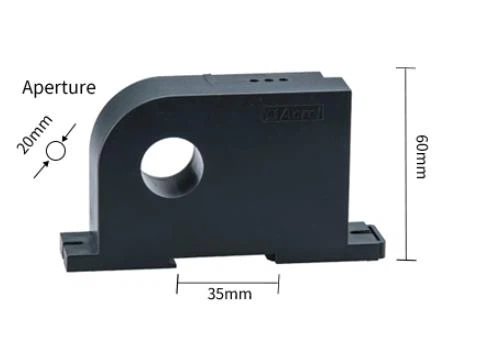

Розмір

Установка

Виберіть відповідне місце для установки стандартної рейки DIN35 мм і встановіть датчик BA на рейку;

На нижній панелі шафи виберіть відповідне місце для відкриття двох різьбових отворів, що відповідають положенню фіксованого отвору встановленого датчика; Після розміщення датчика встановіть позиціонний гвинт
