Огляд

Інтелектуальний датчик струму серії BA використовує принцип електромагнітної індукції для вимірювання струму змінного струму в енергосистемі в режимі реального часу і використовує технологію постійної поточної і лінійної компенсації для ізоляції і перетворення його в стандартний вихід сигналу постійного струму, або через інтерфейс RS485 (протокол Modbus-RTU) для передачі даних вимірювань. Dc24V або 12V захисна напруга живлення може широко використовуватися в області промислової автоматизації. BA50L(II.)-AI - це трансформатор залишкового струму змінного струму, який в основному виявляє струм витоку електричної системи, може в будь-який час осягнути стан електричних ланцюгів і обладнання, а також запобігти пожежам та іншим аваріям, викликаним витоком.

Параметр

Технічний параметр			Індекс
Клас точності			Клас 0.5
Вводу	Номінальна вартість	BA20(II.)-AI	Струм змінного струму 0.5А, 50А, 200А і т.д. AC 0 ~ (0,5 ~ 200)A
		BA50(II.)-AI	Струм змінного струму 60А, 300А, 600А і т.д. ЗМІННИЙ СТРУМ 0 ~ (60 ~ 600) A
		BA50L(II.)-AI	Струм змінного струму 0.1А, 1А і т.д. ЗМІННИЙ СТРУМ 0 ~ (0,1 ~ 1) A
	Перевантаження	Неперервний 1,2 рази, миттєвий струм 10 разів/1С
	Поглинена потужність	≤1ВА
	Частота відповіді	25 Гц ~ 800 Гц, особливо підходить для промислової частоти
Вихід	Номінальна вартість	DC4 ~ 20mA, або 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V (1) і т.д.
	Опір навантаженню	При блокі живлення DC12V, вихідний струм класу 0.5is ≤250Ω При блокі живлення DC24V вихід струму становить ≤500Ω, коли вихід напруги ≥1KΩ
	Зв'язок	Інтерфейс RS485/Modbus-RTU(2)
Час відгуку		≤400м
Живлення	Напруги	12В або 24 В
	Енергоспоживання	≤1Вт
Стійкість ізоляції		>100MΩ
Міцність на стиск		Між вхідним/вихідним та блоком живлення 2,0 КВВ/1 хв., 50 Гц
Температурний коефіцієнт		-10°C~+55°C, ≤400ppm/°C
Середовище	Температура	Робота: -10°C~+55°C Зберігання: -25°C~+70°C
	Вологість	≤93%RH, без конденсату, без місця корозійного газу
	Висоті	≤2000м
Спосіб установки		TS35 рейки, або використовувати гвинти для фіксації шафи

Примітка: (1) вихід 0 ~ 10 В підходить тільки для джерела живлення DC24V;

(2) Функція зв'язку необов'язкова.

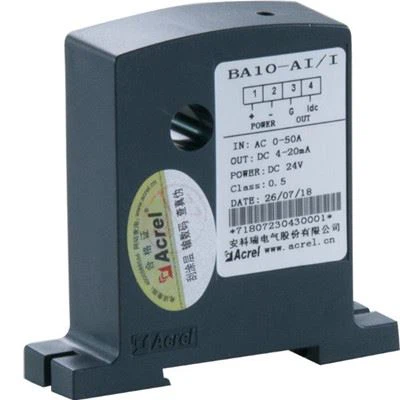

BA10-AI/I

●Застосування: Промислова автоматизація

●Вхід: вимірювання струму змінного струму до 50А

●Перевантаження: 1,2 рази від номінального значення

●Вихід: постійний струм 4-20mA

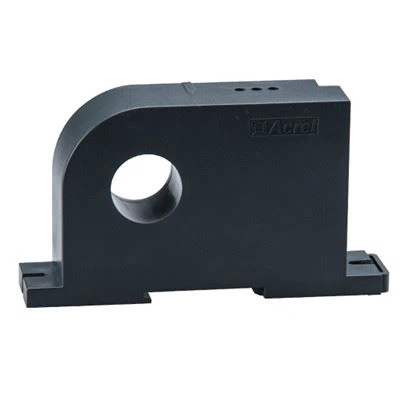

BA20-AI/V

●Застосування: Промислова автоматизація

●Вхід: вимірювання струму змінного струму до 200А

●Перевантаження: 1,2 рази від номінального значення

●Вихід: постійний струм 0-5В

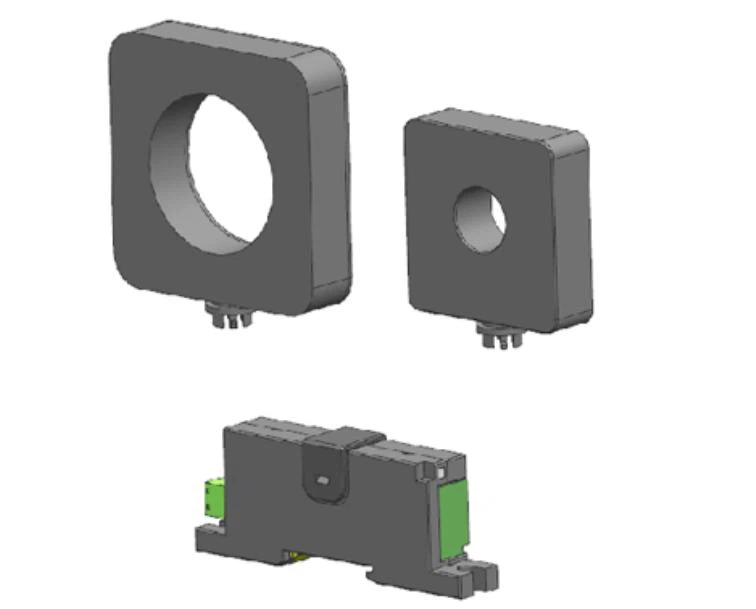

Вигляд

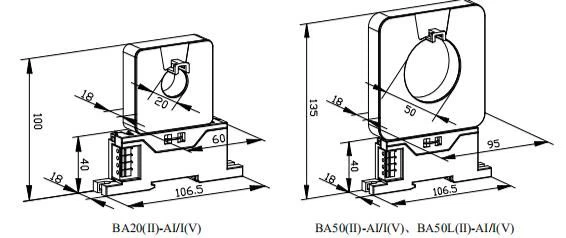

Вимір

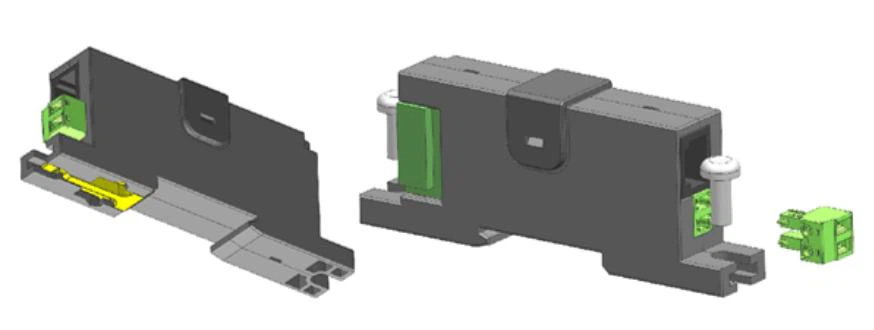

Інтегрована інсталяція

Вбудована установка, обертова конструкція може використовуватися в перфорованій частині.

Є Φ20, Φ50 розмірів отворів для вашого вибору.

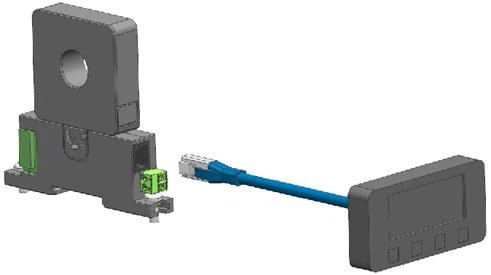

Основний корпус може бути підключений до екрану дисплея для відображення поточних і встановлених параметрів при інтегрованій установці (використовуйте існуючий екран дисплея, наскільки це можливо)
