Опис

Інтелектуальний лічильник енергії постійного струму серії PZ призначений для таких додатків, як панелі постійного струму, сонячна енергія, телекомунікаційні базові станції та зарядні порти. Ця серія приладів може вимірювати напругу, струм, потужність, вперед і зворотну потужність в системі постійного струму. Він може використовуватися для локального дисплея і пов'язаний з промисловим обладнанням управління, комп'ютерами, з вимірювальної та контрольної системи.

Інтелектуальний лічильник енергії постійного струму серії PZ також має різні функції зовнішнього виправдання для користувача на вибір: інтерфейс зв'язку RS485, протокол Modbus-RTU, вихід релейної сигналізації, цифровий вхід / вихід. За різними вимогами за допомогою клавіш панелі приладів можна встановити співвідношення, параметри зв'язку

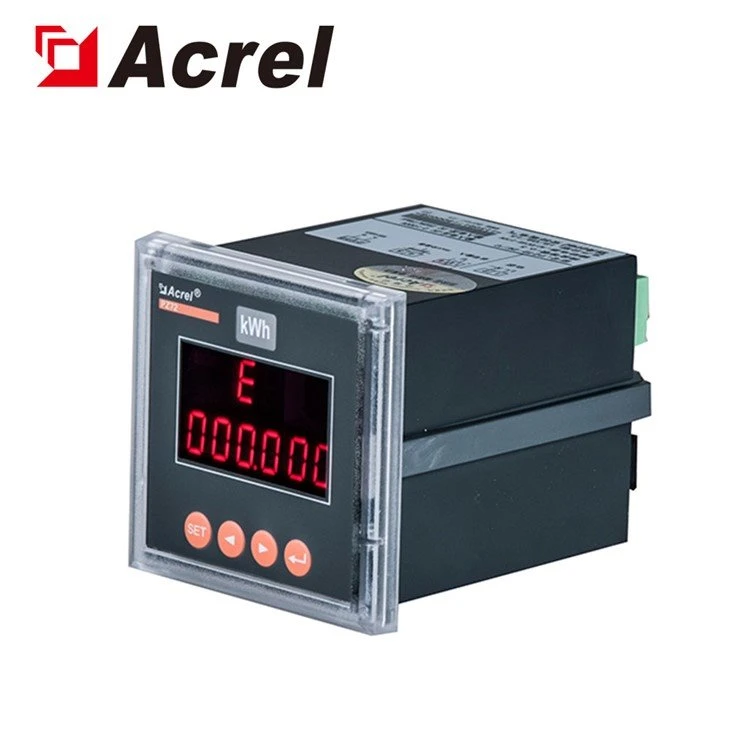

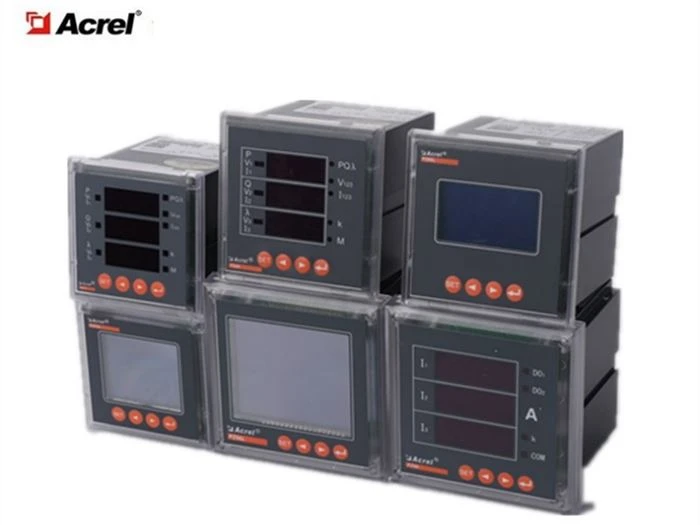

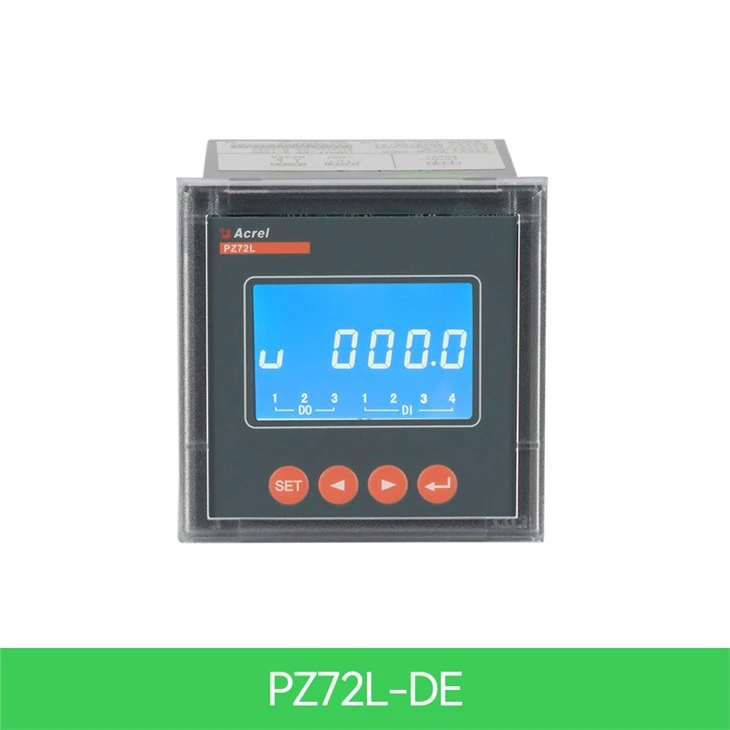

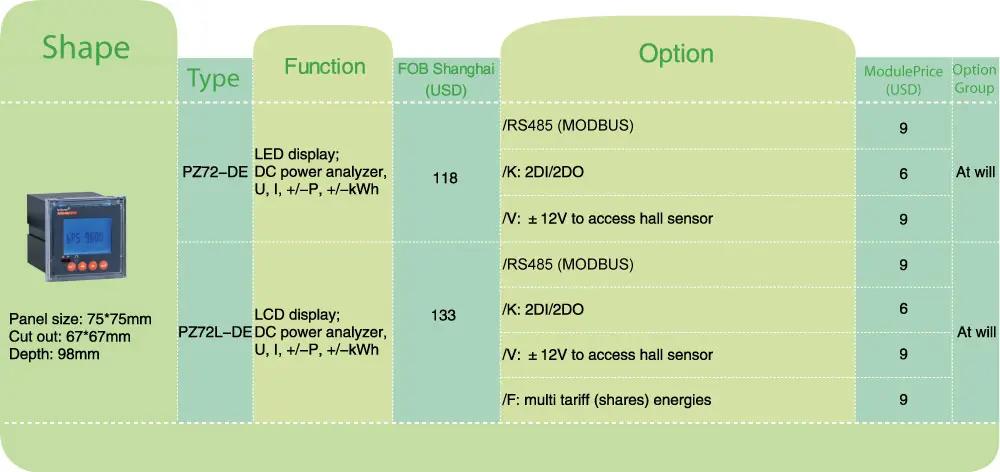

Вигляд

Виріб відповідає відповідним технічним вимогам стандарту Q/GDW1825-2013 Специфікація лічильника потужності постійного струму, GB/T29318-2012 Облік електричної енергії для електромобілів Q/GDW364-2009.

Параметри

Параметри	Цінність
Вводу	Напруга постійного струму	Діапазон вводу	0 ~ 100V, 0 ~ 500V, 0 ~ 1000V
		Вхідний опір	≥6кМ/В
	Струм постійного струму	Діапазон вводу	0 ~ 2500A (шунт або датчик залу)
		Шунт	Вихід 75мВ
		Зал	Вихід 0 ~ 20mA, 0 ~ 5V
		Споживання	≤1 мВт
	Перевантаження	.2-кратний рейтинг (безперервний);10-кратний рейтинг за 1 секунду
Клас точності	0.5 Клас
Пульс	Напруга і струм:750V, 300A, постійна імпульсна за замовчуванням:100imp/кВт·год
	Напруга і струм: 1000V, 300A, постійна імпульсна за замовчуванням:100imp/кВт·год
	Напруга і струм:1000V, 200A, постійна імпульсна за замовчуванням:100imp/кВт·год

Функція	Вимірювання електричних параметрів	У, Я, П
	Вимірювання кВт·год	Активний кВт·год (позитивний і негативний) Активний кВт·год (позитивний і негативний)
	Мультитариф	Два набори розкладів, один рік можна розділити на 4 часових пояси, кожен набір розкладів може бути встановлений на 12 денних часових інтервалів,4 ставки (F1, F2, F3, F4 є піками і плоскими долинами), мінімальний інтервал періоду часу становить 15 хвилин, а період часу можна встановити через нульову точку. (Тільки для РК-рідкокристалічних лічильників)
	Історичний запис даних	Він може підрахувати історичну електричну енергію за останні 12 місяців (електрична енергія з різною швидкістю). (Тільки РК-метр має)
	Переключення функції вводу-виводу	PZ72 має два виходи перемикача і два входи перемикачів. PZ96 має два виходи перемикачів і чотири входи перемикачів. Вихід комутатора - це релейний вихід, який може реалізувати «дистанційне управління» і вихід тривоги. Вхід комутатора може не тільки збирати і відображати інформацію про стан локального комутатора, але і функцію віддаленої передачі може бути реалізована через RS485 приладу, тобто функцію «дистанційного сигналу».
	Відображення	РК-дисплей або світлодіод
	Зв'язок	Інтерфейс зв'язку: RS485, Протокол зв'язку:MODBUS-RTU або протокол DL/T645-2007 Baud rate 1200, 2400, 4800, 9600, 19200, 38400 необов'язково, інфрачервоний фіксований на 1200bps.
Комутатор	ДІ	Сухий контактний вхід, вбудоване джерело живлення приладу, фотоелектрична ізоляція
Комутатор	РОБИТИ	2 релейні виходи, зазвичай відкриті контакти, ємність 2A/30VDC або 2A/250VAC
Живлення	Діапазон напруги	85 ~ 265 ВАC、50 / 60Hz; 20 ~ 60 В постійного струму; 100 ~ 350 В постійного струму
Живлення	Споживання	≤2Вт
Опір ізоляції	≥100М.
Частота живлення витримує напругу	3кВ/1 хв(RMS)
Середовище	Температура	Робота:-25 °C ~ + 65 ° C; зберігання:-40 ° C ~ + 80 ° C
	Вологість	≤93%RH Без конденсації
	Висоті	≤ 2500м

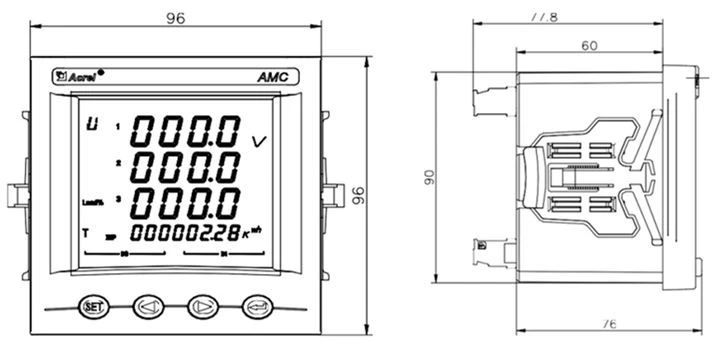

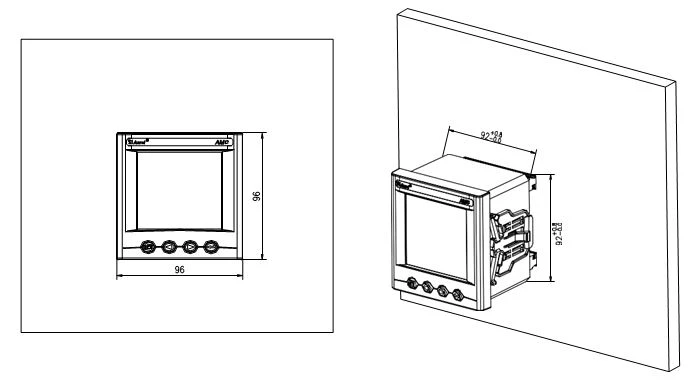

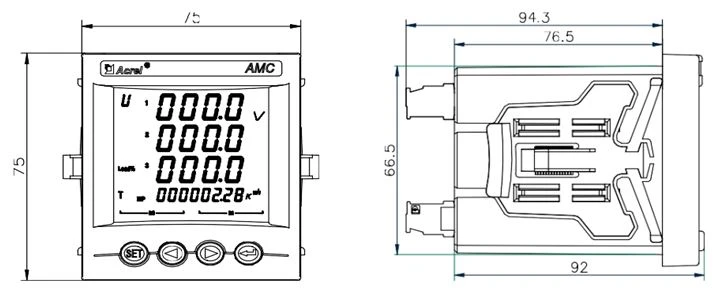

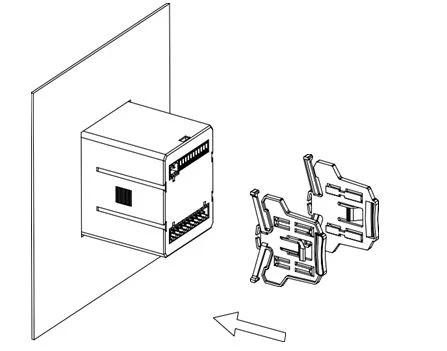

Розміри

Схема	розмір лицьової пластини		розмір житла			вирізати розмір
Схема	Ширина	зріст	Ширина	зріст	глибина	Ширина	зріст
72 кв	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 кв	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
