Опис
Модуль температури і вологості WH-M в основному використовується для перевірки внутрішньої температури і вологості середньої і високовольтної шафи вимикача, кінцевої коробки, кільцевої основної частини, коробчастої підстанції та іншого обладнання. Цей модуль приймає спеціальну оболонку, з хорошим вентиляційним ефектом, делікатним зовнішнім виглядом, може ефективно захищати внутрішні компоненти, покращувати термін служби, полегшувати монтаж і електропроводку.

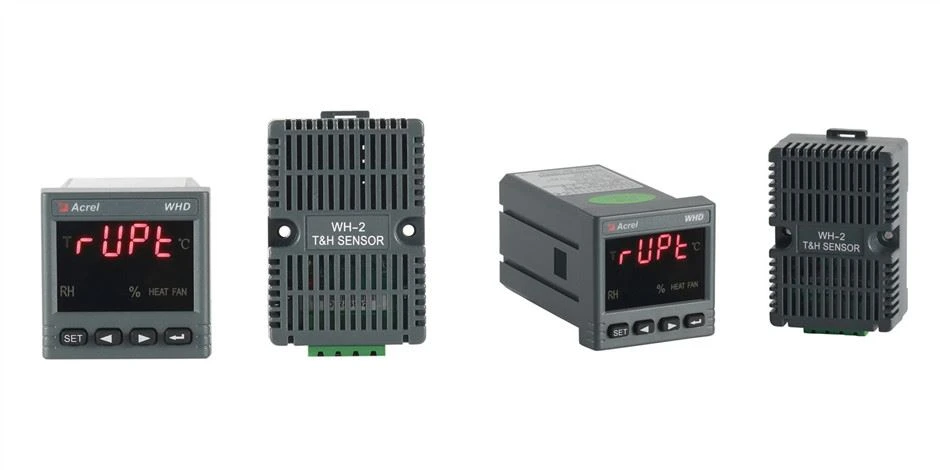

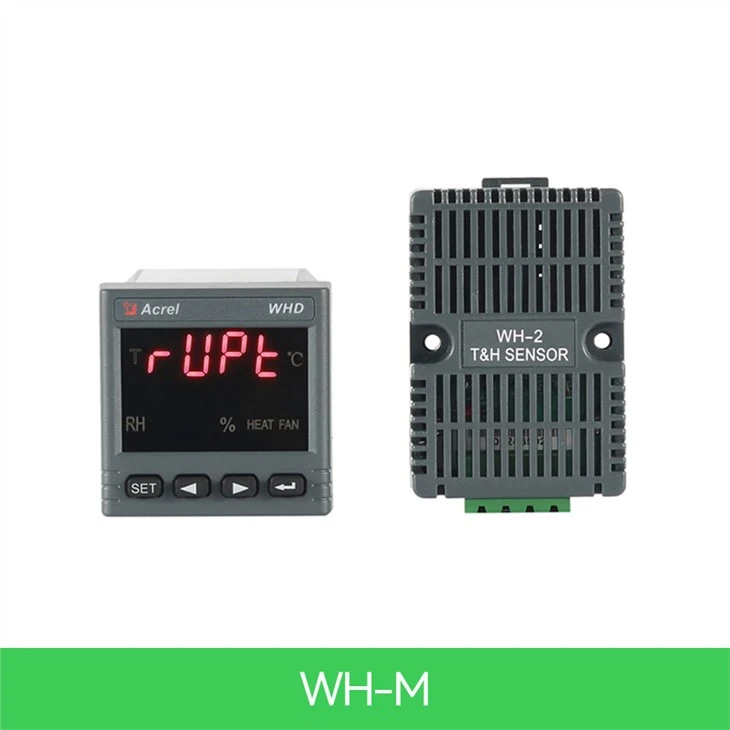

Вигляд
Параметри
Технічний параметр | Індекс | |
Діапазон вимірювань | Температура | -40.0 °C ~80.0°C |
Вологість | 20%RH ~ 95%RH | |
Точність | Температура | ±1°C |
Вологість | ±5%RH | |
Зв'язок | Протокол RS485, (MODBUS-RTU) | |
Допоміжне джерело живлення | Напруги | Постійний струм 12 ~ 24 В |
Споживання | ≤0.5Вт | |
Середній час між невдачами | ≥50000 годин | |
Середовище | Температура | -40°C~+80°C |
Вологість | ≤95%RH,Без конденсату, без корозійного газу | |
Висоті | ≤2500 м | |

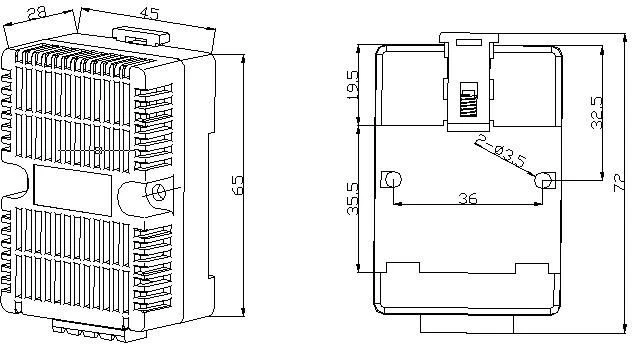

Розміри
Електропроводки
Огляд зв'язку
Лічильник використовує протокол зв'язку Modbus-RTU, який детально визначає коди перевірок, послідовності даних і т.д., які необхідні для конкретного обміну даними. Протокол MODBUS ВИКОРИСТОВУЄ з'єднання master-slave respond (наполовину дуплекс) на одній лінії зв'язку. Коли сигнал основного комп'ютера адресований унікальному терміналу (рабу), термінал посилає сигнал відповіді на передачу хосту.
Протокол MODBUS дозволяє тільки зв'язок між хост-комп'ютером (ПК, PLC і т.д.) і термінальним пристроєм, але не дозволяє обмінюватися даними між незалежними термінальними пристроями, так що кожен термінальний пристрій не буде займати лінію зв'язку під час їх ініціалізації, а лише реагувати на сигнал запиту, що надходить на машину.

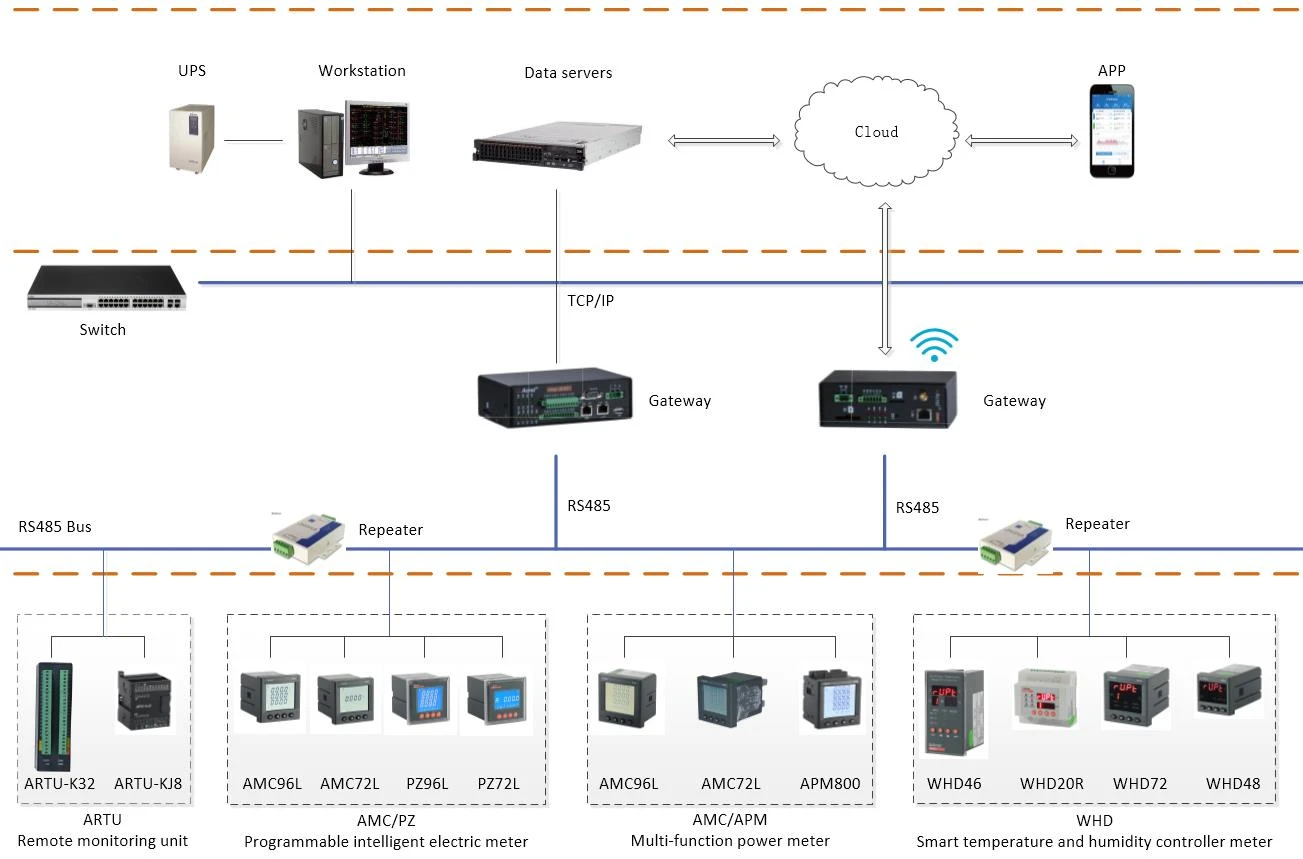

Сценарій застосунку
