Опис

В одній інверторній системі лічильник підключається безпосередньо до інвертора. Якщо ваш інвертор має вбудований вимірювач доходу (RGM; інвертор називається інвертором прибуткового класу), ви можете підключити зовнішній лічильник на тій же шині, що і RGM. Acrel має AGF-AE-D /200 закінчив EMC проводиться викидів і випромінювали викиди випробування доповіді і FCC класу B для промисловості і житлових.

Параметр

Лічильник електричної служби			Одиниць
	AGF-AE-D/100	AGF-AE-D/200
Номінальна напруга-lineton	120		V
Номінальна лінія напруги	208/240		V
Розширений діапазон напруги	88%~110%
Частота змінного струму	60		Гц
Підтримувані сітки	L1/L2/N/PE
Енергоспоживання	1.2		W
Зв'язок
Інтерфейси зв'язку з лічильниками	RS 485
Час відгуку	≤1		S
Точність лічильника
Номінальний струм RMS	100	200	A
1%-100% струму КТ	±0,5	±0,5	%
Трансформатори струму
Кількість трансформаторів струму, що поставляються	2
Розміри	І.Д.: 15O. D:35	70.5×54.5×39(H×W×D)	Мм
Стандартна відповідність
Безпеки	UL1741
Технічні характеристики установки
Розміри(В×Вт×D)	54.1×87.8×52		Мм
Вага	0.2		Кг
Діапазон робочих температур	-30 ~ 55		°C
Відносна вологість (без конденсації)	5-90		%
Тип кріплення	DIN-Rail, 35мм

Точність

AGF-AE-D/100: 100A

AGF-AE-D/200: 200A

Частота

60 Гц

Джерело живлення (самозабезпеченість)

AC85 ~ 265V або DC100 ~ 350V; енергоспоживання ≤10ВА

Вхідне споживання

менше 0,2 ВА

Вхідне споживання

Менше 0,2 ВА

Розмір(L*W*H)

54.1*87.8*52мм

Установки

DIN 35 мм

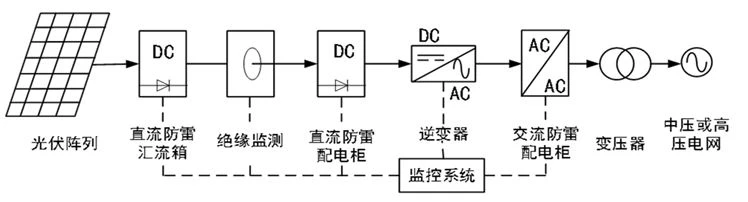

Наш PV/ сонячний інверторний лічильник енергії в одній інверторній системі, лічильник підключається безпосередньо до інвертора. Якщо інвертор має вбудований вимірювач доходу (RGM; інвертор відноситься до інвертора класу доходу), наші клієнти можуть підключити зовнішній лічильник на тій же шині, що і RGM.

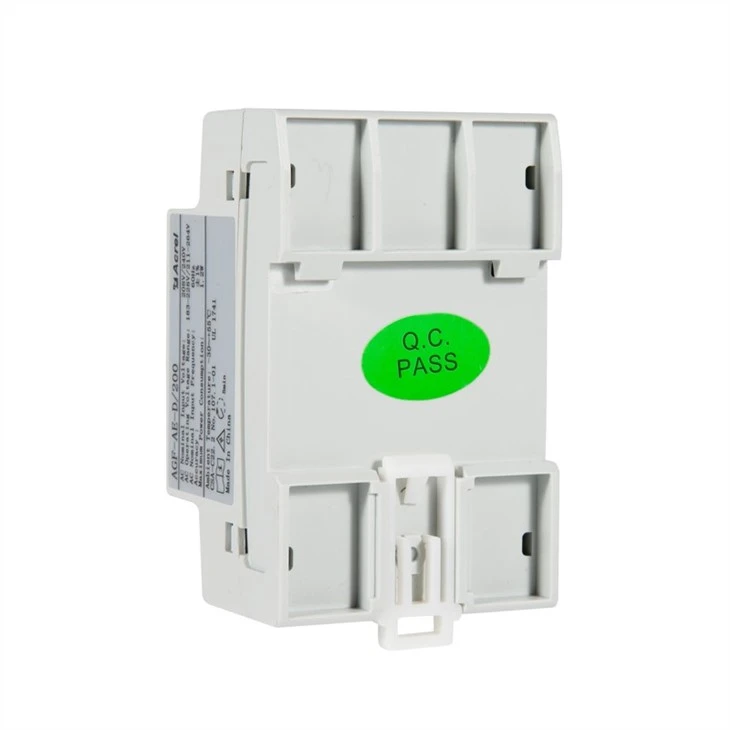

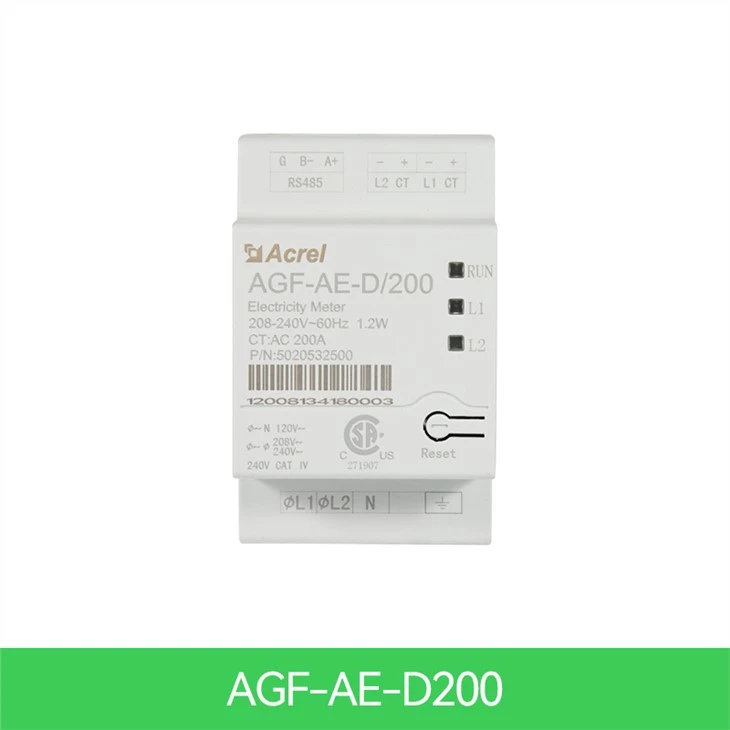

Вигляд

Функція

Тип

Опис функції

AGF-AE-D/100

1. Контроль потужності для фотоелектричної / енергосистеми
2. Повне вимірювання потужності, швидке оновлення даних
3. Din Rail встановлений
4. Простота установки на 2 зовнішні трансформатори спліт-сердечного струму 0-100А

AGF-AE-D/200

1. Контроль потужності для фотоелектричної / енергосистеми

2. Вимірювання повної потужності, висока швидкість оновлення даних

3. Обідня рейка встановлена

4. Простота установки на 2 зовнішні трансформатори спліт-сердечного струму 0-200А

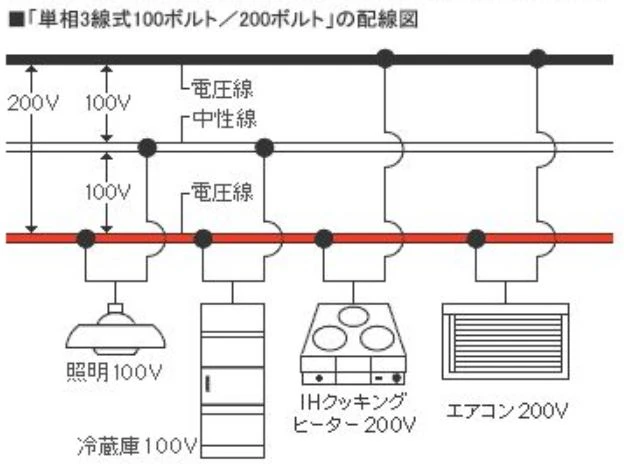

* Однофазний 2 канал 3 дроту

* Номінальна напруга змінного струму 120 В/ 208В, 240 В(88% ~ 110%)* Номінальний струм: змінний струм 100A

* Номінальна частота: 60HZ

* Зв'язок:RS485, Протокол SunSpec

* UL1741 встановлений на виході інверторів, перетворювачів, контролерів і обладнання системи з'єднання для використання з розподіленими енергетичними ресурсами

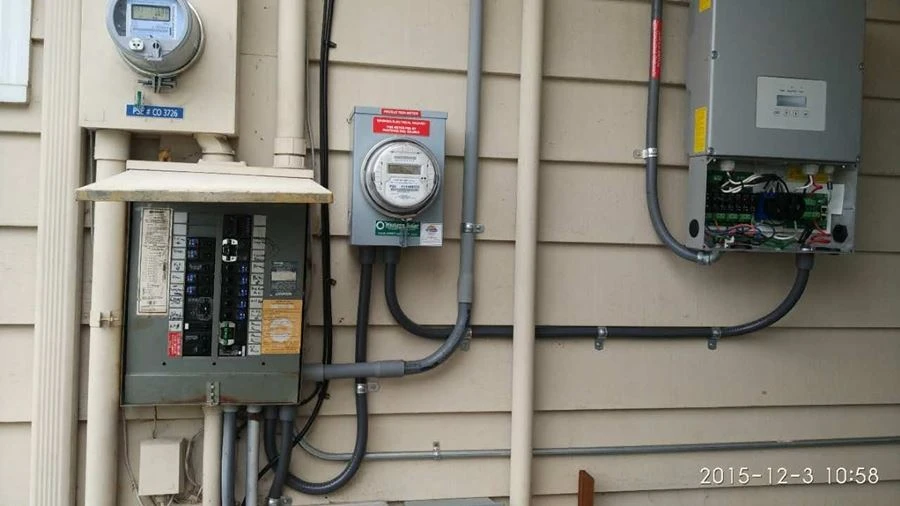

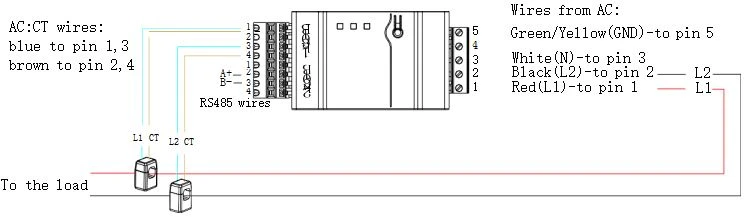

Електромонтаж та монтаж

3)1EJKFFCGRQROB[)($]YIP

(35мм din rail встановити)

Інсталяція CTs

1. Вимкніть живлення змінного струму перед затиском трансформаторів струму.

2. Встановіть CTs навколо провідника для вимірювання. Спліт-core CTs може бутиопінструйований для 3 установок навколо акондуктора. Будь-який кабель краватка може бути закріплена навколо КТ верхнього запобігти випадкове відкриття.

3. Встановіть КТ зі стрілкою, що вказує на сітку для вимірювання споживання або експорту.

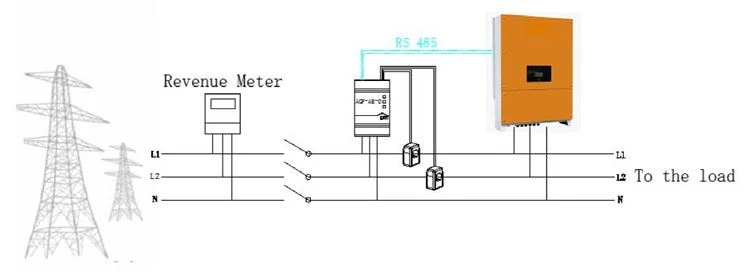

Якщо лічильник підключається до інвертора, зверніться до схеми підключення.

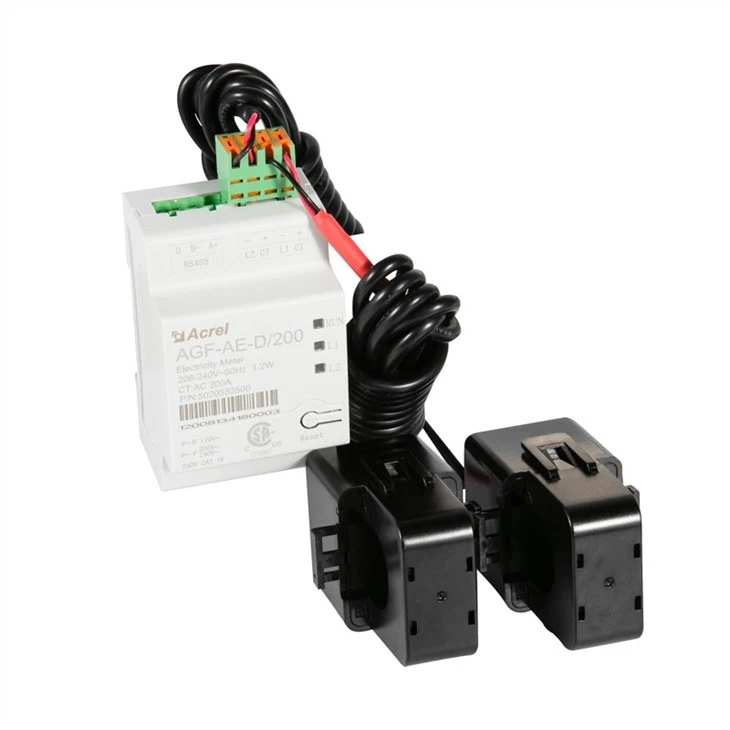

Трансформатор струму упакований разом з лічильником.

Розміри

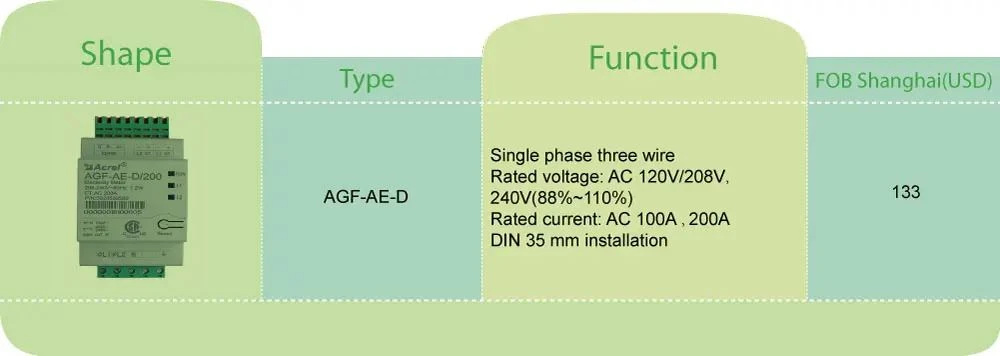

Цитата
