Опис товару
 Трансформатор вимірювального струму Acrel має діапазон вимірювання первинного струму 5-3000А, рівень точності класу 0,2 або 0,5 класу, трансформують високе значення струму до 5А або 1 А, присвячене промисловим вимірюванням, і можуть використовуватися в поєднанні з розрахунковим лічильником електричної енергії, а вимірювання є точним і надійним. |
Наш трансформатор вимірювання струму використовував фліп-конструкцію, гарний зовнішній вигляд і зручну проводку. Фліп-покривний матеріал, обраний прозорим полікарбонатом, може чітко бачити проводку вторинного свинцю. Тип кругового комбінованого отвору може бути використаний як сигнал струму змінного струму для проходження через компоненти налаштування кабельної та шинної панелі і зазвичай використовується в поєднанні з електричними вимірювальними приладами.

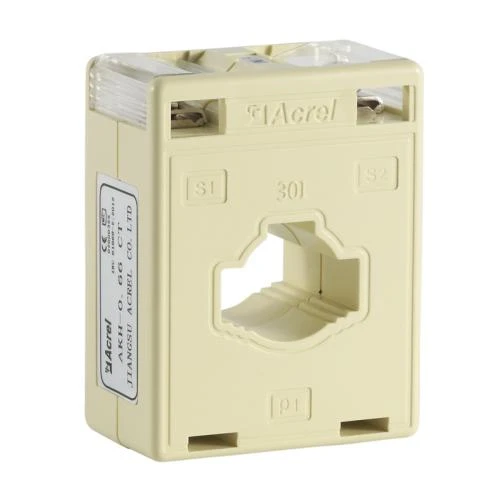

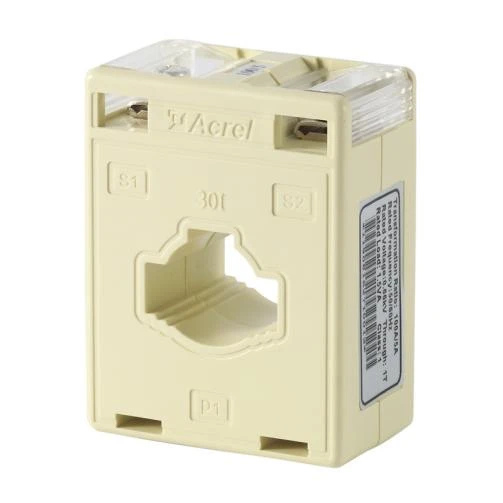

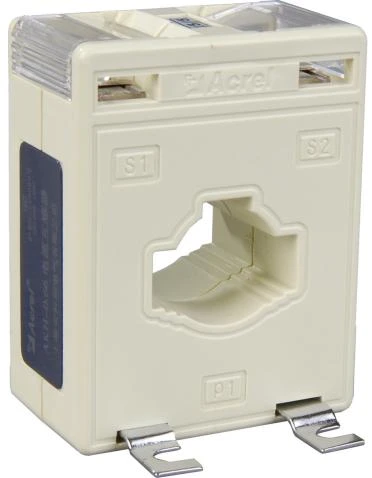

Вигляд
 |  |

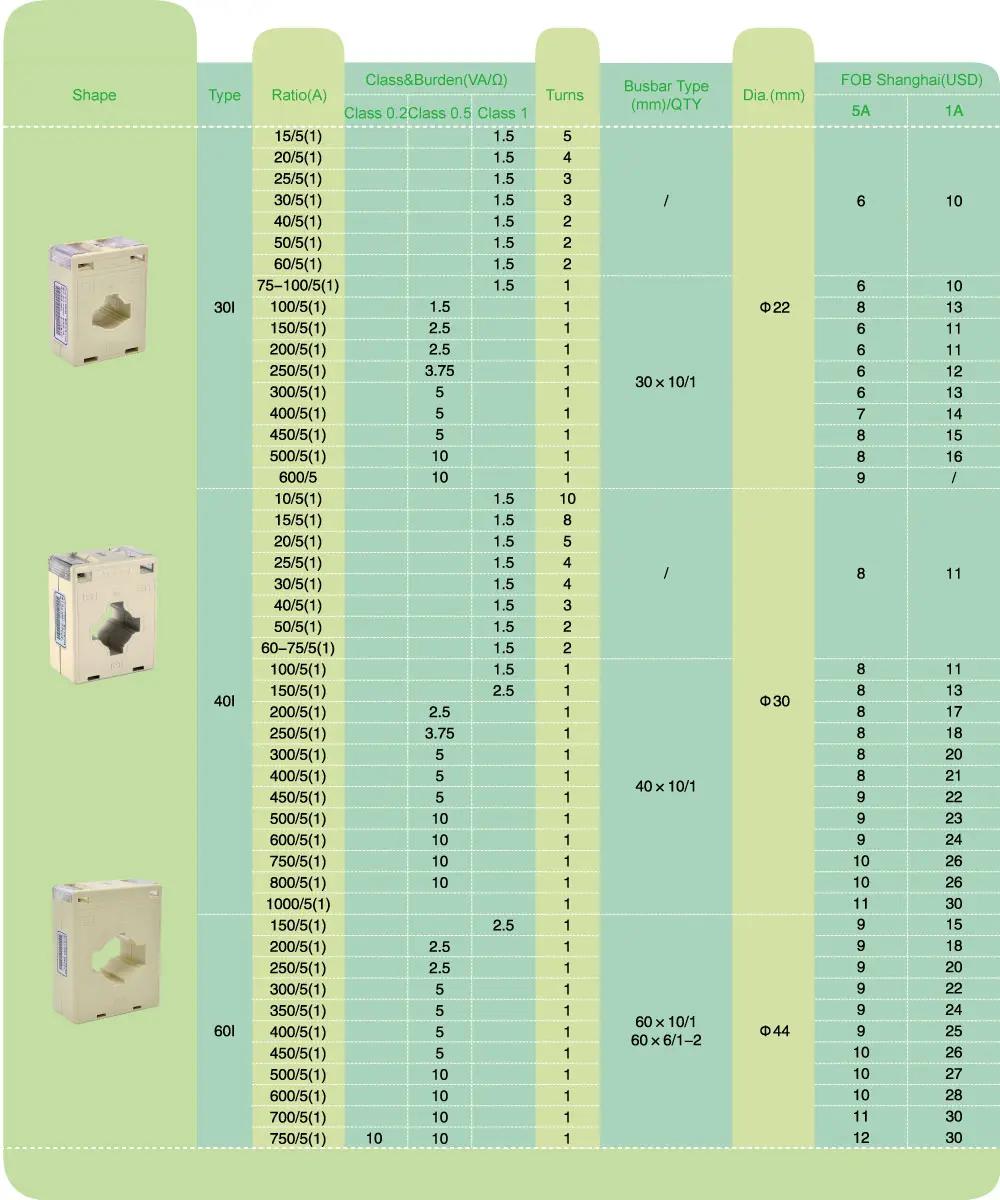

Параметри
Співвідношення | Клас & тягар (VA / Ω) | Перетворює | Тип шин(мм)/QTY | Діа.(мм) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
30. | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Розміри
Розмір(мм) Режим | Розміри | Розмір отвору | Розмір установки | |||||
W | H | D | a | e | Φ | M | N | |
30 Я | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 Я | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 Я | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 Я | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

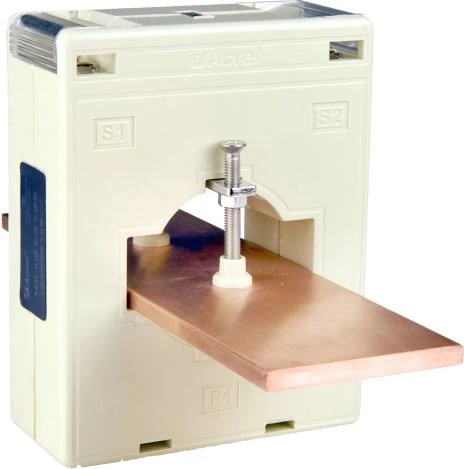

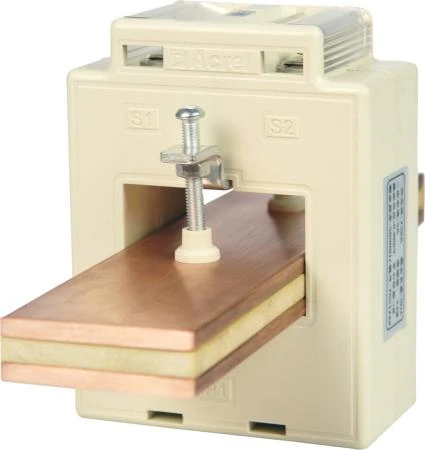

Ці трансформатори струму, сертифіковані CE, дозволяють одному кабелю, декількох кабелях або одній шині проходити через відкриття КТ.
Використовувати середовище
● Номінальна робоча напруга змінного струму 0,66кВ (еквівалент AC0.69kV, GB156-2003)
● Номінальна частота 50-60 Гц
● Температура навколишнього середовища -30 °C ~ 70 °C
● Висота ≤3000м
● Частота живлення витримує напругу 3000 В/1 хв 50 Гц
● Використовується в місцях, де немає прямого дощу або снігу, немає серйозного забруднення і сильної вібрації
 |  |  |
