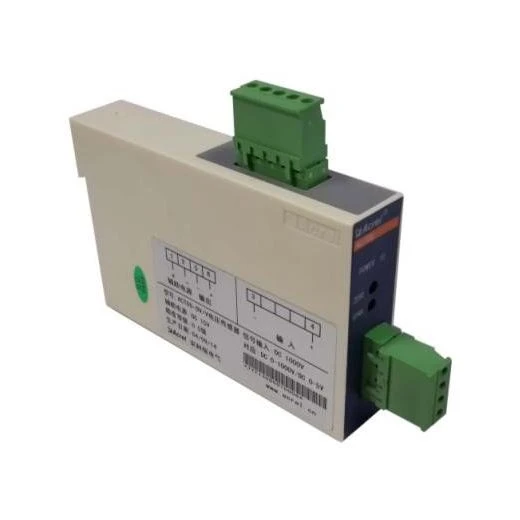

Датчик напруги постійного струму

️️● Вимірювання напруги постійного струму

️️● Швидка відповідь

️️● Велика перевантаження ️️● Висока точність

️️● Din рейки кріплення

️️● ізоляція 3,5кВ між вхідною стороною та вихідною стороною

● Модель: серія БМ-ДВ

Опис виробництва

Датчики напруги постійного струму серії БМ - це вимірювальний модуль, який перетворює виміряну напругу постійного струму в пропорційний сигнал струму постійного струму або напруги постійного струму відповідно до теорії оптичної ізоляції. Вхідна сторона сильно ізольована від вихідної сторони.

Висока точність, лінійність і інтеграція, невеликі розміри, проста структура, довгострокова стабільність і адаптивність до різних умов праці. Вони широко використовуються для системного контролю та виявлення електрообладнання в енергетичному, нафтовому, шахтному, хімічному, залізничному, комунікаційному, будівельному секторах автоматизації.

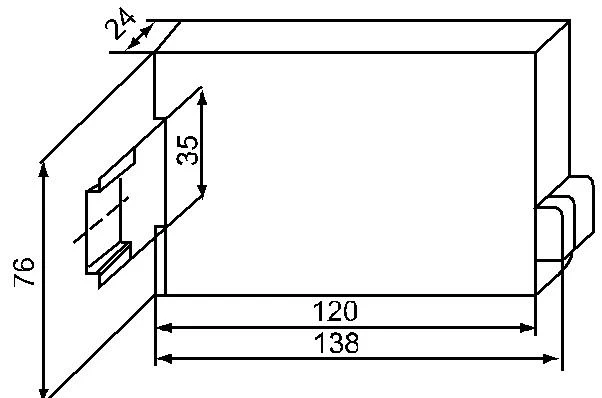

Вигляд

Параметри

Технічні параметри		Індекс
Вводу		Номінальна напруга DC300 ~ 1500 В
		Вимірювання діапазону напруги 120% * Vpn
Вихід	Номінальна вартість	напруга:постійний струм 0-5В、DC0-10V ; поточний:DC 4-20mA、DC 0-20mA
	Захист від перевантаження	≤ Не більше 150% від повної потужності
	Опір навантаженню	>5000Ω(вихід напруги)/<450ω(current>
Живлення		DC12V / DC15V / DC24V / DC48V (Необов'язково)
Ступінь точності		0.5
витримувати напругу		Частота живлення з напругою 3500 ВАС між вхідними/ вихідне та електропостачання
Помилка лінійності		0.2%
Зсув напруги / зсуву струму (Ta =+25°C)		50мВ(відповідає виходу напруги)/80uA (відповідає виходу струму)
Час відгуку		≤ 30mS
Стійкість ізоляції		>20МОм@DC500V
Спосіб установки		З напрямною рейкою TS35
Умови навколишнього середовища	Температура	Робоча температура:-10°C-+55°C; температура зберігання: -40°C-+85°C
	Вологість	≤93%RH, без роси, без агресивного газу
	Висоті	≤2500м
