опис

Трифазний сонячний лічильник змінного струму DTSD1352

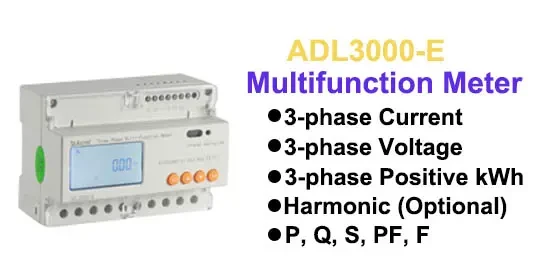

ADL3000-E – це інтелектуальний лічильник, розроблений для систем електропостачання, промисловості та шахтпідприємств та комунальних служб для розрахунку споживання електроенергії та управління попитом на електроенергію. Відрізняється високою точністю, невеликим розміром і простим монтажем. Він об’єднує вимірювання всіх електричних параметрів із комплексним вимірюванням та керуванням електроенергією, надає різноманітні дані за попередні 12 місяців, перевіряє вміст 31-ї гармоніки та загальний вміст гармонік, забезпечує дистанційний зв’язок і дистанційне керування з комутаційним входом і релейним виходом, а також може похвалитися виходом сигналізації. Він оснащений комунікаційним портом RS485 і адаптований до MODBUS-RTU. ADL3000-E можна використовувати в усіх типах систем керування, системах SCADA та системах керування енергією. Усі лічильники відповідають відповідним технічним вимогам до лічильників електроенергії в стандартах IEC62053-21 і IEC62053-22.

ЖК

Ефективне та точне обладнання для обробки та тестування.

різні додаткові функції

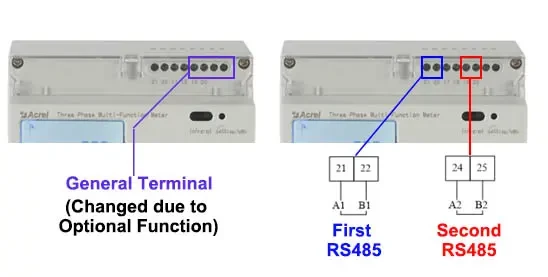

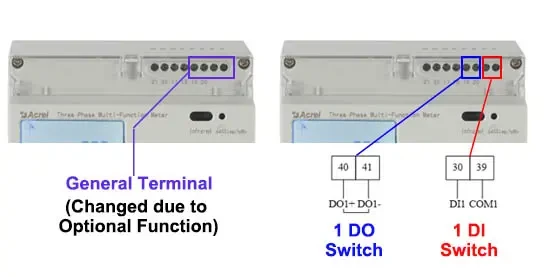

2 канали RS485, 1 цифровий вхід/1 цифровий вихід тощо

сонячна енергія Нульовий експорт

Сонячний інверторний лічильник енергії Anti-Back

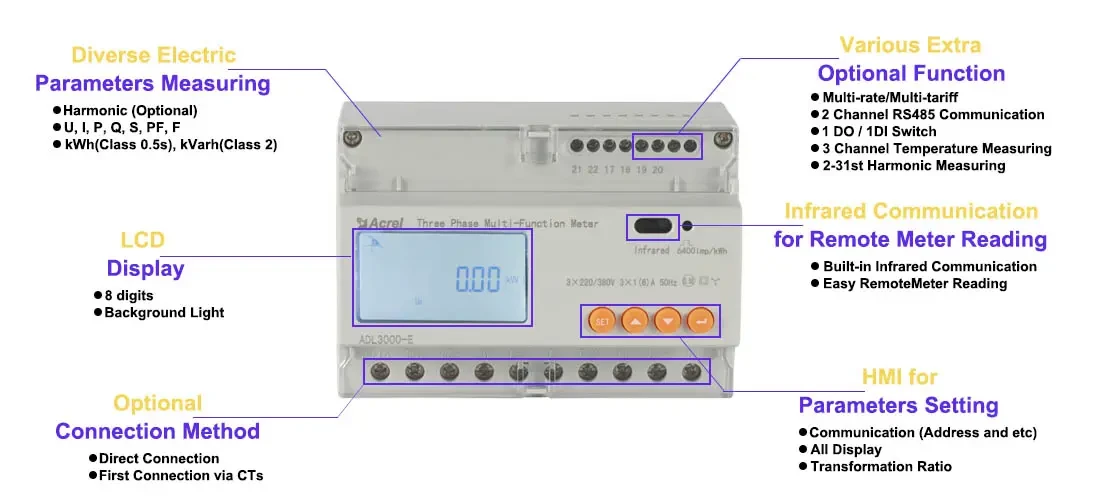

DTSD1352 Function introduction

Наші рішення

Параметр

Номер моделі	DTSD1352

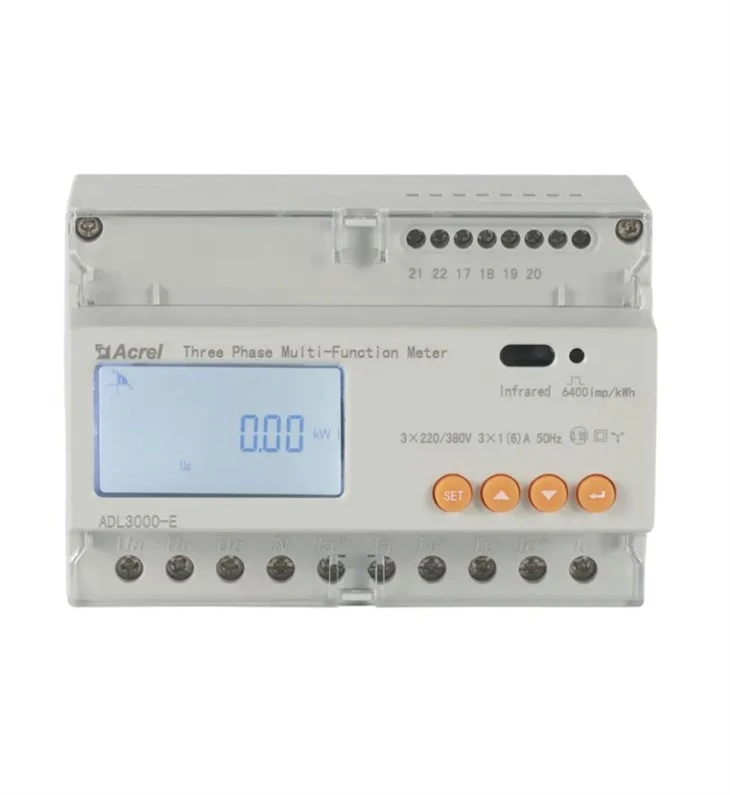

	Трифазний сонячний лічильник на Din-рейку
Напруга	Опорна напруга	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Споживання	<10VA(Single phase)
	Імпеданс	>2MΩ
	Клас точності	Помилка±0.2%

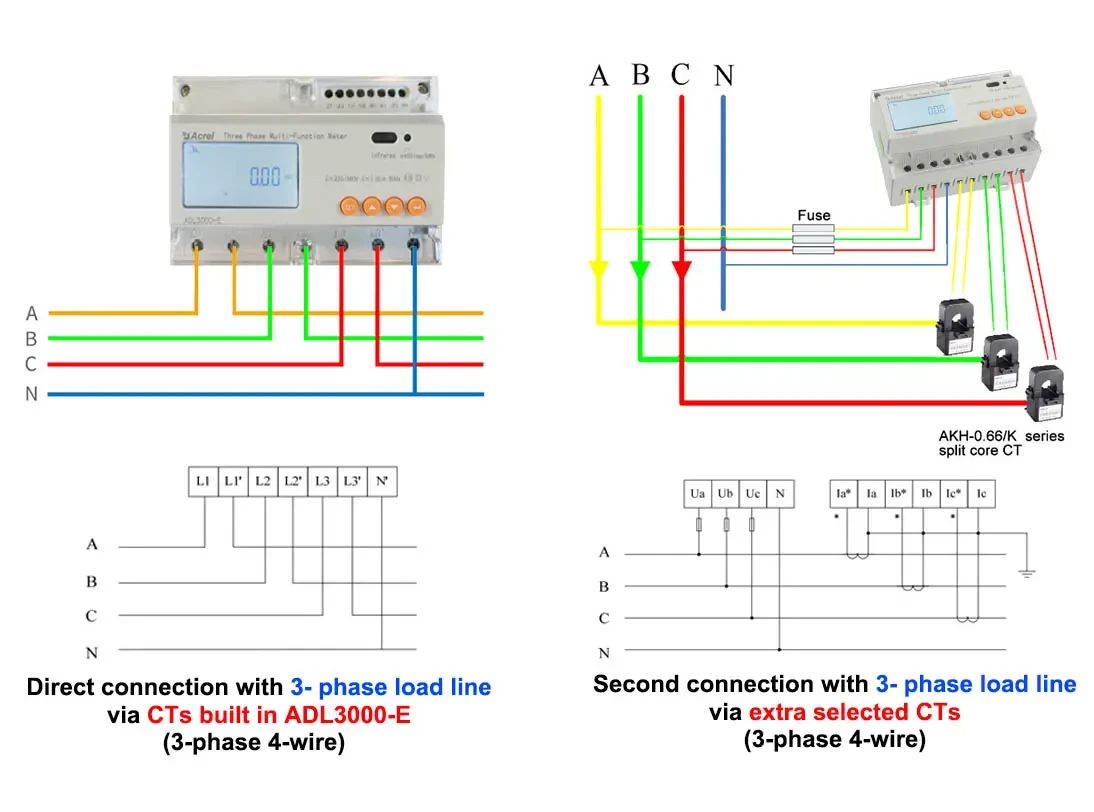

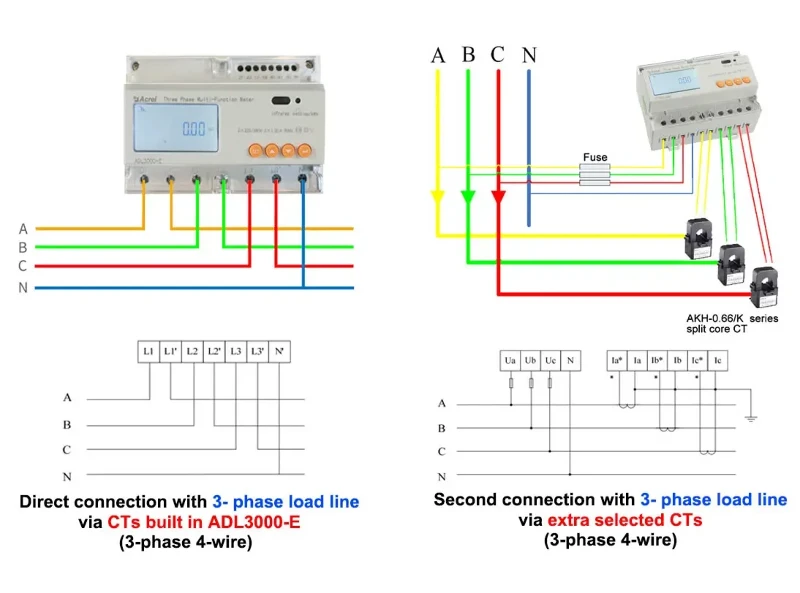

поточний	Вхідний струм	3×1(6)A (друге з’єднання з 3-фазною лінією навантаження через додаткові вибрані ТТ) 3×10(80)A (пряме з’єднання з 3-фазною лінією навантаження через ТТ, вбудований ADL3000-E)
	Споживання	<1VA(Single phase rated current)
	Клас точності	Помилка±0.2%
Роздільна здатність вимірювання	Напруга: {{0}}.01 В, Струм: 0,01 A, Потужність: 0,01 кВт, Енергія: 0,01 кВт-год
потужність		Активна, реактивна, повна потужність, похибка±0.5℅
Частота		{{0}}Гц, похибка±0,2%
Температура		-40 градус -99 градус
Енергія		Активна енергія (клас точності: 0.5, 1), реактивна енергія (клас точності 2)
Годинник		Менше або дорівнює 0.5s/d
Вихід імпульсу енергії		1 вихід активної оптронної пари, 1 вихід реактивної оптронної пари
Комутаційний вихід		1 комутаційний вихід
Перемикання входу		1 вхід оптопари
Ширина пульсу		80±20 мс
Пульс постійний		6400 імп/кВт-год, 400 імп/кВт-год (відповідає базовому струму)
Інтерфейс і зв'язок		RS485: Modbus RTU
Діапазон адрес зв'язку		Modbus RTU: 1~ 247;
Швидкість передачі даних		1200~19200 біт/с
Відносна температура		-25 градус ~+55 градус
Відносна вологість		Менше або дорівнює 95 ℅ (без конденсації)
