опис

Використовуючи технологію відбору проб змінного струму, лічильники електроенергії серії PZ можуть прямо чи опосередковано вимірювати багато параметрів трифазної мережі, таких як струм, напруга, потужність, електроенергія тощо. Його можна використовувати для локального відображення та підключити до контрольного обладнання для формування системи вимірювання та керування.

Оснащений комунікаційним портом RS-485, який використовує сумісний протокол Modbus-RTU, лічильники можуть перемикати сигнал електричних параметрів на стандартний аналоговий вихід із чотирма канальними (двоканальними) перемикаючими входами/двоканальними перемикаючими виходами. Виходячи з різних вимог, електричні параметри для коефіцієнта трансформації, сигналізації, зв’язку тощо можна налаштувати та контролювати за допомогою клавіш на передній панелі.

Лічильники серії PZ мають високе співвідношення ціна-якість і можуть замінити традиційні електричні перетворювачі та вимірювальні прилади. Як вдосконалений інтелектуальний цифровий зовнішній компонент збору даних, ці електролічильники широко використовуються в різних системах керування, системах SCADA та системах керування джерелами енергії.

особливості

1. Лічильник трифазного лічильника енергії має хорошу герметизацію та захист від перешкод, щоб забезпечити точне вимірювання.

2. Вища точність для напруги: клас 0.2, активна енергія: клас 0.5. Напруга може бути підключена до 660В.

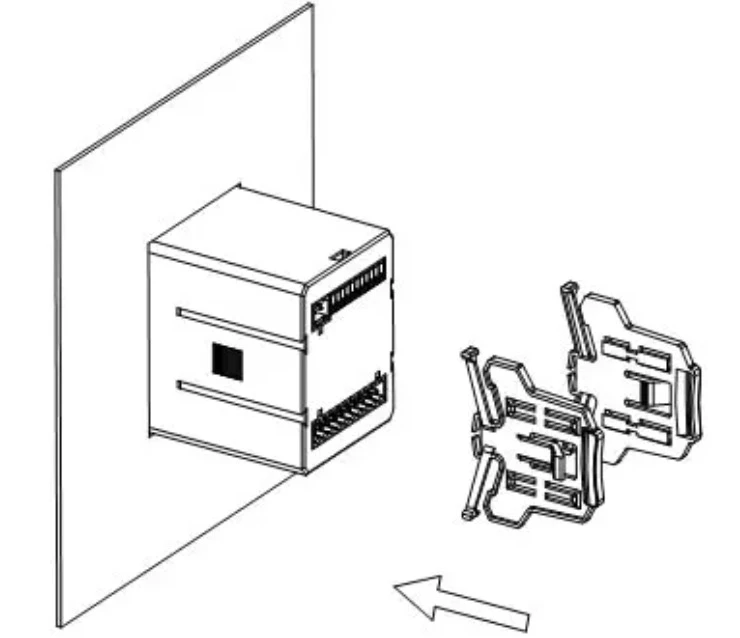

3. Конструкція 92*92/ 88*88 робить установку більш зручною та економить час.

4. Чіткий РК/світлодіодний екран дозволяє чіткіше бачити дані та запобігає помилкам.

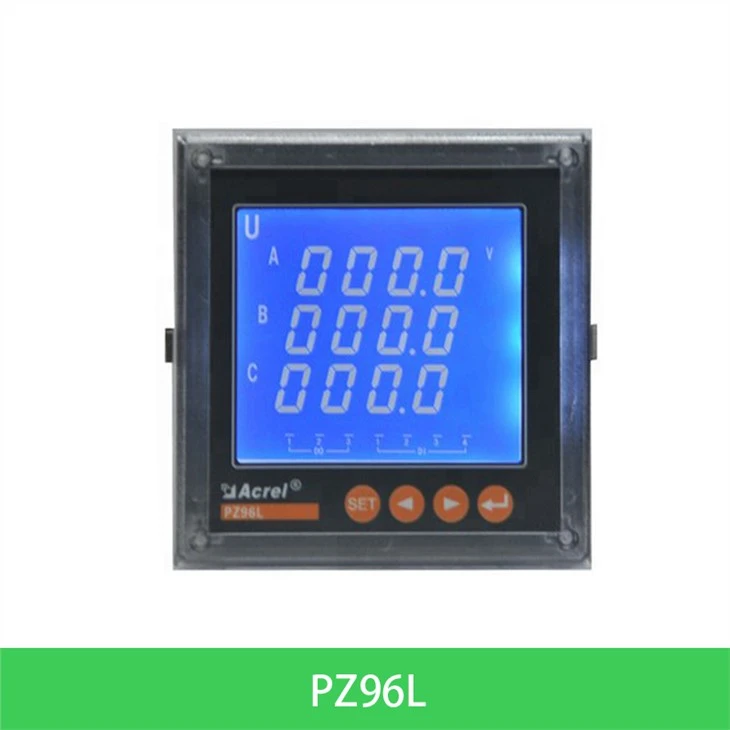

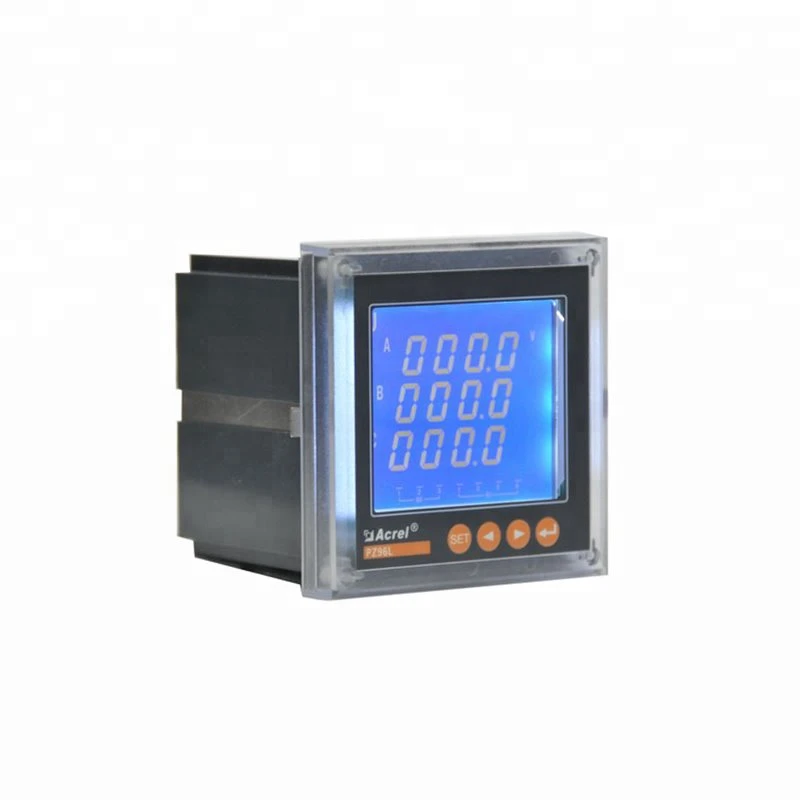

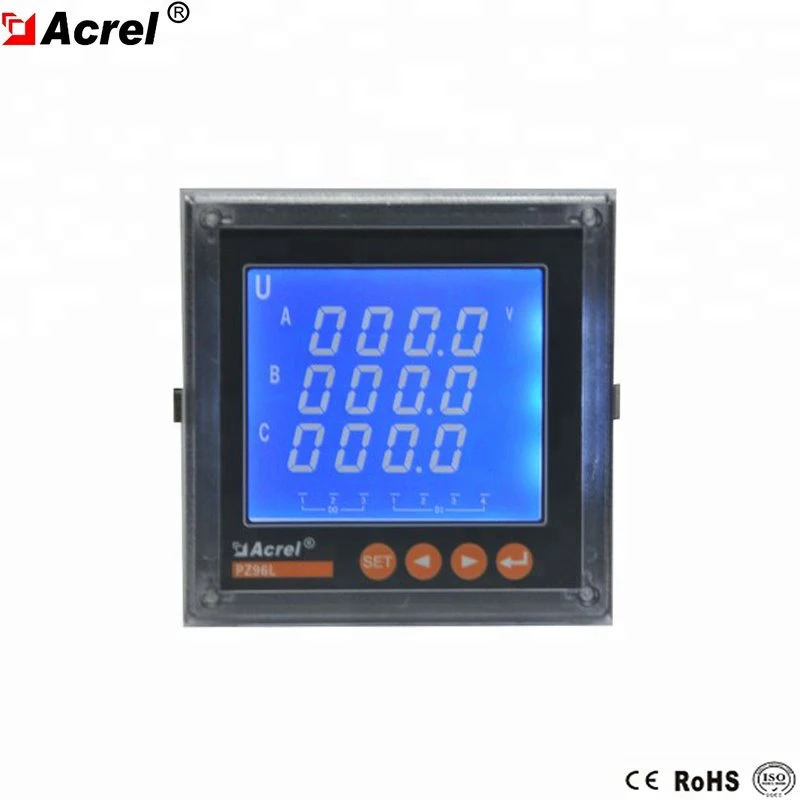

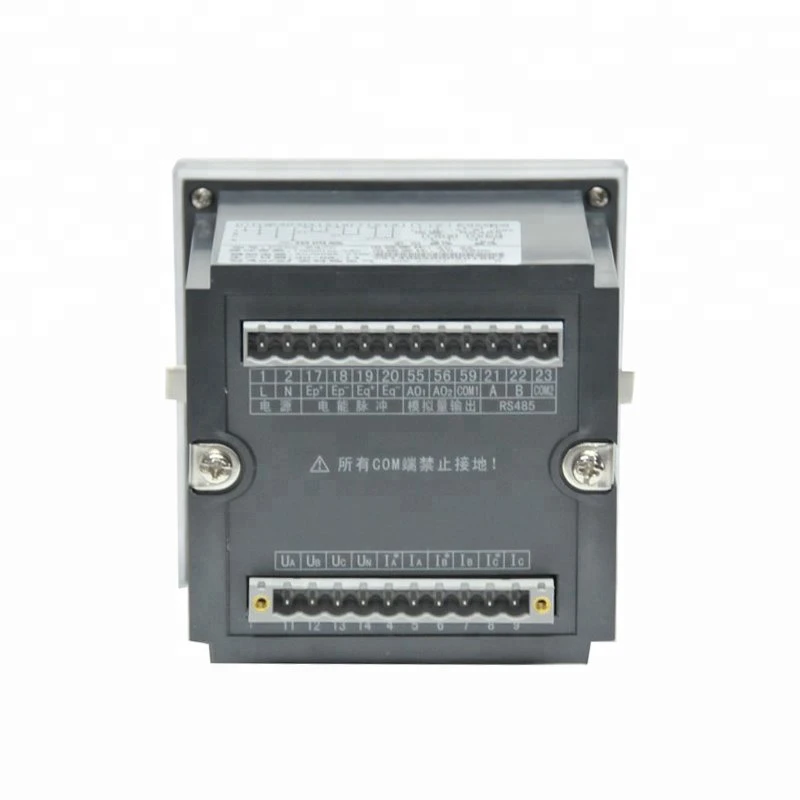

Зовнішній вигляд

Параметр

Демонструвати			Pпараметр
Специфікація			3 фази 3 дроти, 3 фази 4 дроти
Введення	Підключитися		45-65HZ
	Частота		3 фаза 3 провід, 3 фаза 4 провід
	Напруга	перевантаження: рейтинг 1,2 раза (безперервний); Оцінка в 10 разів за 1 секунду
		споживана потужність: < 0.2VA
	поточний	перевантаження: рейтинг 1,2 раза (безперервний); Оцінка в 10 разів за 1 секунду
		споживана потужність: < 0.2VA
Вихід	Електрична енергія		Режим виведення: 2-імпульс фотороз’єднувача з відкритим колектором каналу
			Імпульсна постійна: 10000, 40000, 160000 імп/кВт-год
	спілкування		Порт RS485, протокол Modbus -RTU
	Дисплей		Світлодіодний або РК-дисплей, установка помножуваної потужності, сигналізація, індикація перемикання за бажанням; Для 1-канального аналогового, відображення відповідних програмованих налаштувань
функція	Перемикання входу		2-канальний або 4-канальний режим введення пасивного сухого контакту
	Комутаційний вихід		1 активний вихід фотопари
			Режим виходу: 2-канальний релейний NO контактний вихід
	Аналоговий вихід		Режим виведення: 1, 2 або 4-канальний вихід, 0 - 20мА,4 - 20мА програмований
			навантажувальна здатність Менше або дорівнює 500 Ом
Клас точності	Частота {{0}}.05 Гц, реактивна електроенергія 1 класу, інші 0,5 класу
Блок живлення	DC100~350В; AV 85~265В; （Для приладів електропроводка має переважати ）		споживання енергії<5VA
Безпека	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Діапазон		Modbus RTU: 1~ 247;
Навколишнє середовище	температура	Робота: -10 градусів ~ плюс 55 градусів Зберігання: -25 градусів ~ плюс 75 градусів
	Вологість	Менше або дорівнює 93 відсоткам RH без конденсації
	Висота	Менше або дорівнює 2500 м

функція

Тип лічильника

Основна функція

Форма

Додаткова функція

PZ96-E3/*

PZ96-E4/*

вимірювання EPI/EPE, EQL/EQC;

Вимірювання активної потужності, реактивної потужності, коефіцієнта потужності;

Вимірювання трифазного струму, напруги, частоти

96 Квадрат

Switching4DI плюс 1 імпульс плюс RS485 зв'язок(/KC)
Перемикання 2DI2DO плюс зв'язок RS485 (/ KC)
Комутація4DI плюс зв'язок RS485(/KC)
2 канали передавання плюс 2 імпульси плюс RS485 зв'язок (/MC)

PZ96L-E3/*

PZ96L-E4/*

Електропроводка

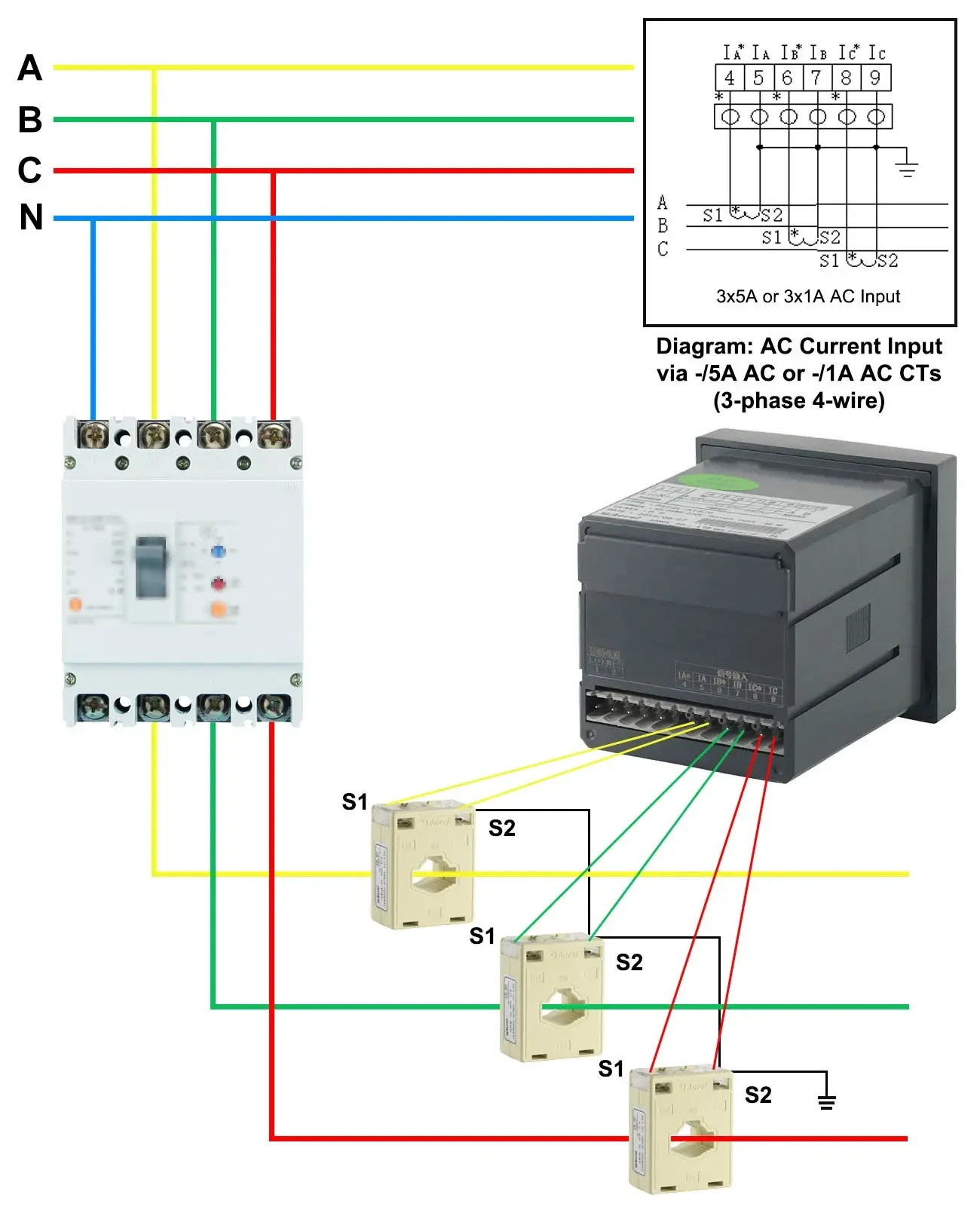

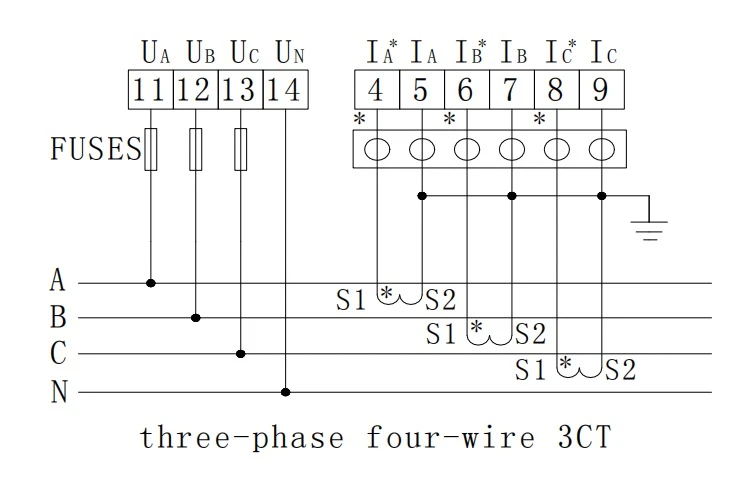

Рис. 1 Трифазний чотирипровідний 3КТ

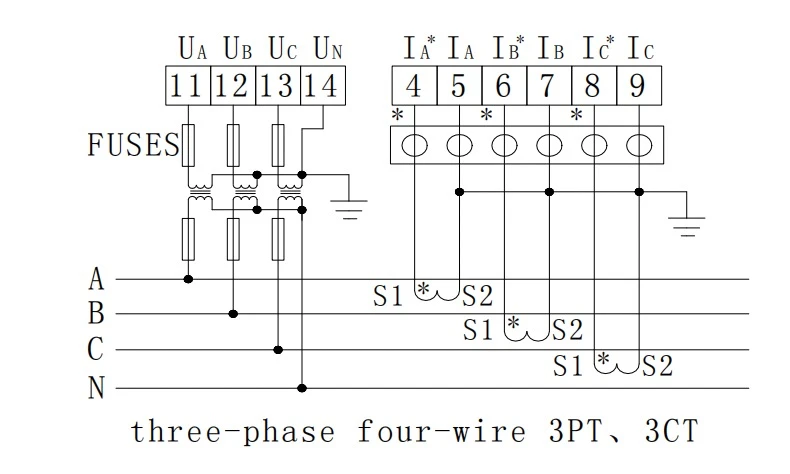

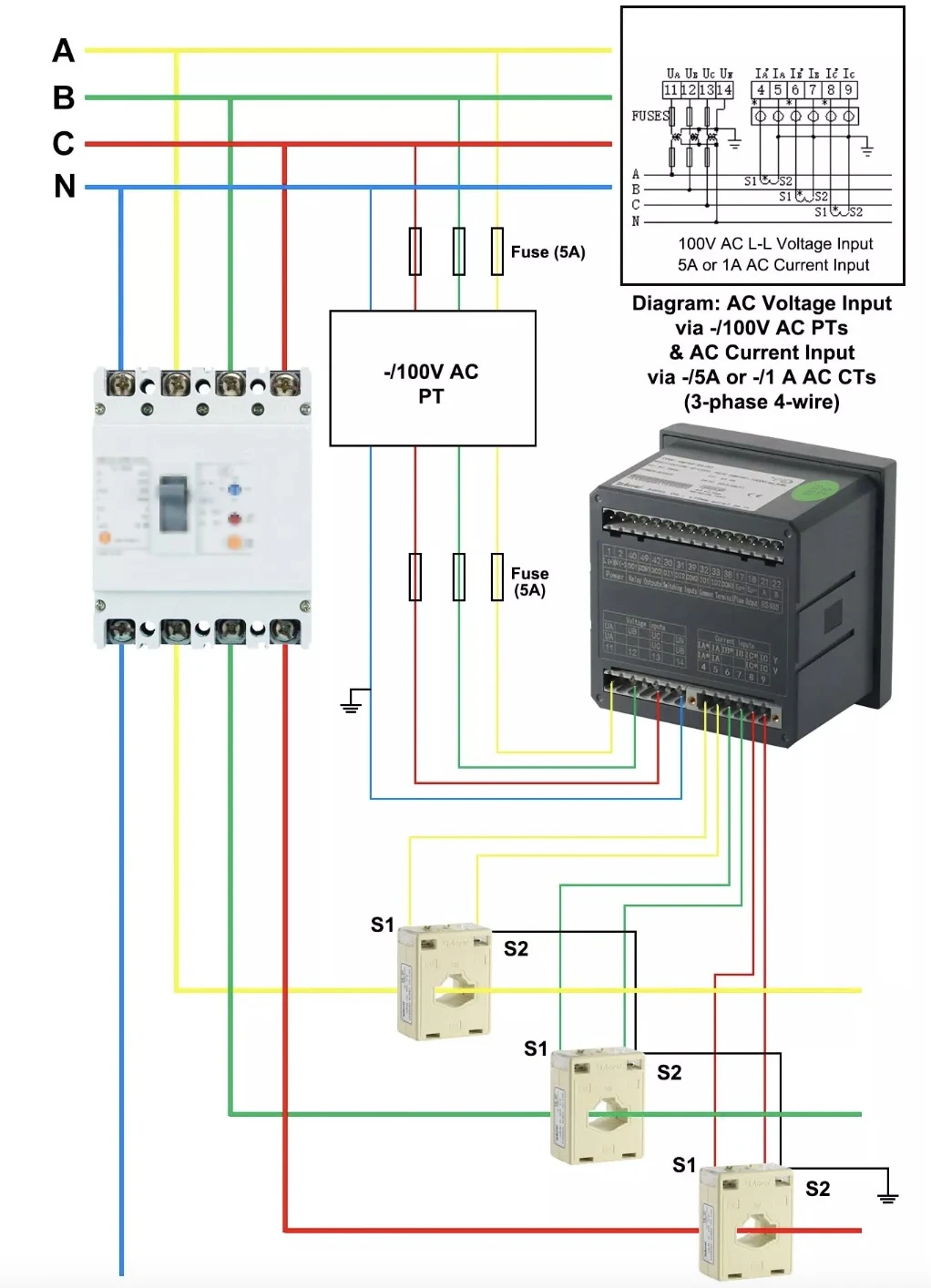

Рис. 2 Трифазний чотирипровідний 3PT, 3CT

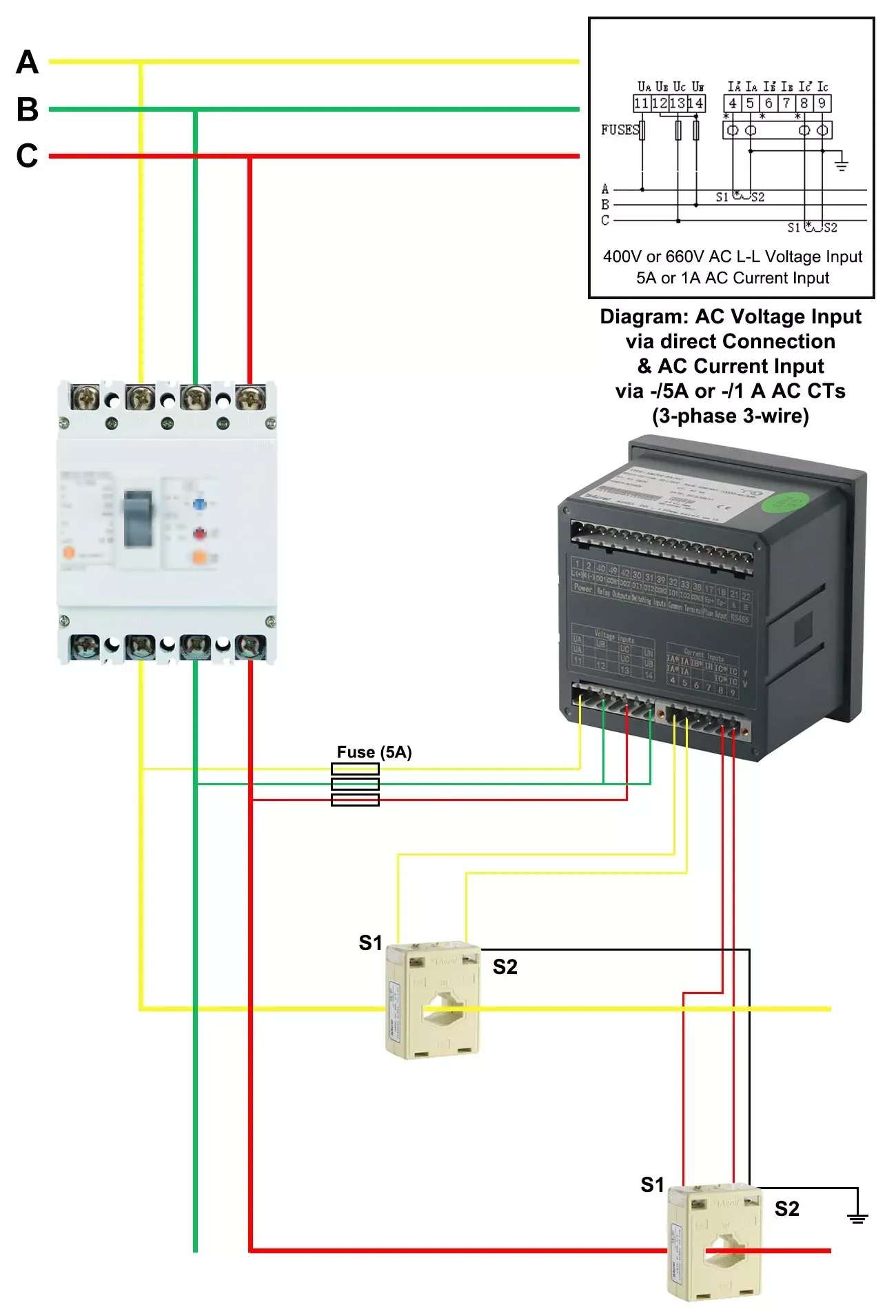

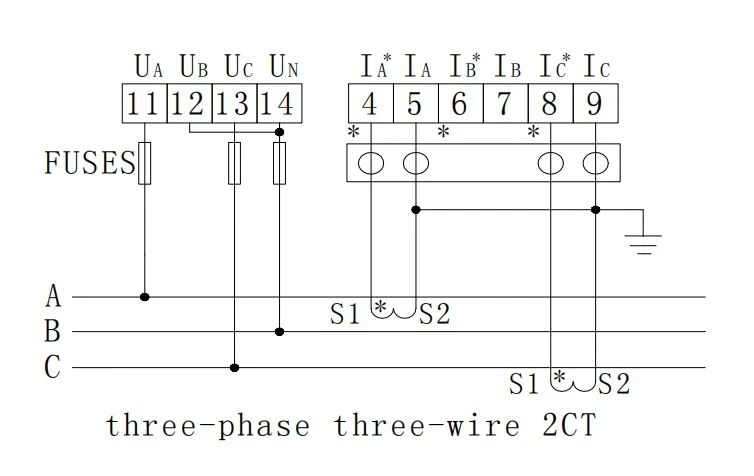

Fig3 Трифазний трипровідний 2CT

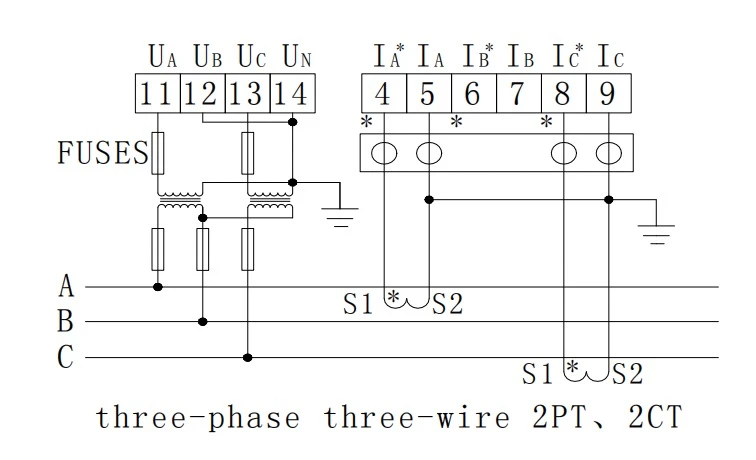

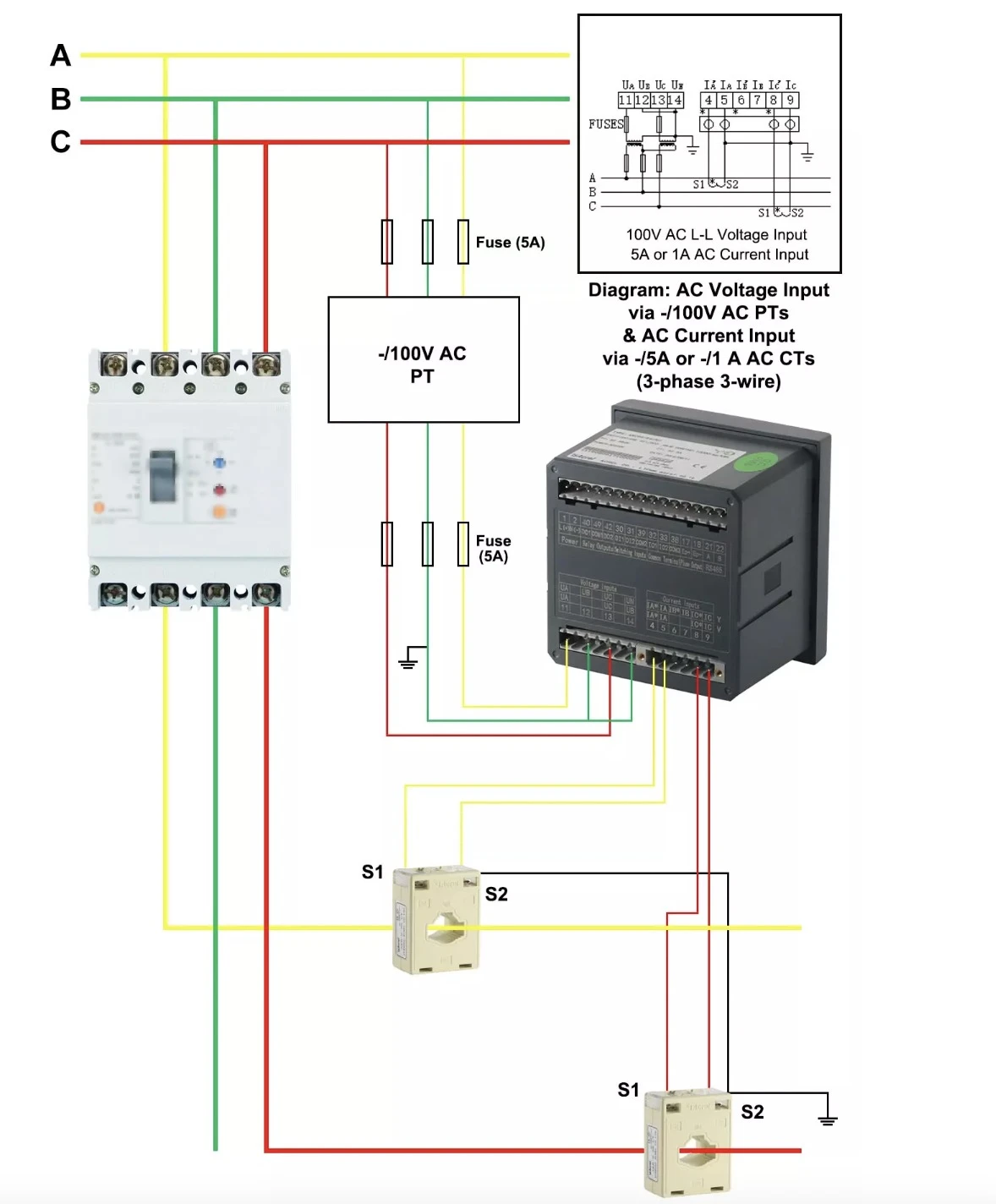

Fig3 Трифазний трипровідний 2CT 2PT
