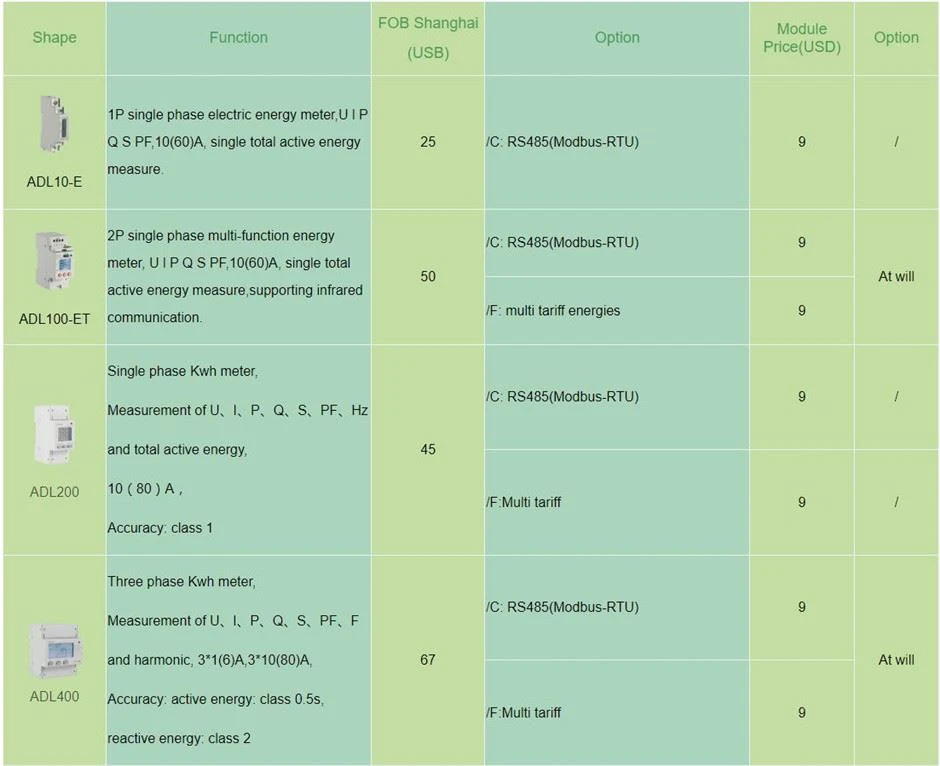

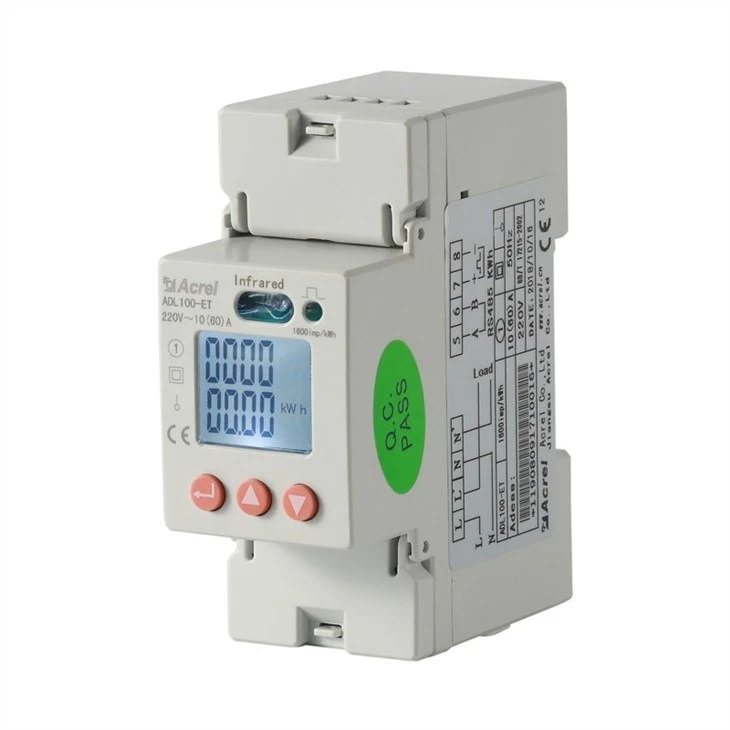

Однофазний лічильник кВт/год

● Еталонна напруга: 220 В змінного струму
● Вхідний струм: 10（60）A
● Невеликий компактний розмір
● Вимірювання різноманітних параметрів електроенергії
● Багатотарифний/гнучкий тариф
● RS485 (MODBUS-RTU)
● Модель: ADL100

опис

Однофазний електролічильник ADL100 призначений для вимірювання однофазної активної енергії в системах низької напруги, при цьому він може вимірювати електричні параметри, такі як напруга, струм, потужність і так далі. Також можна вибрати RS485. Цей лічильник потужності має такі переваги, як менший об’єм, висока точність, хороша електромагнітна сумісність, легке встановлення тощо. Усі лічильники відповідають технічним вимогам електронних лічильників у стандартах IEC62053-21,IEC62053-22.

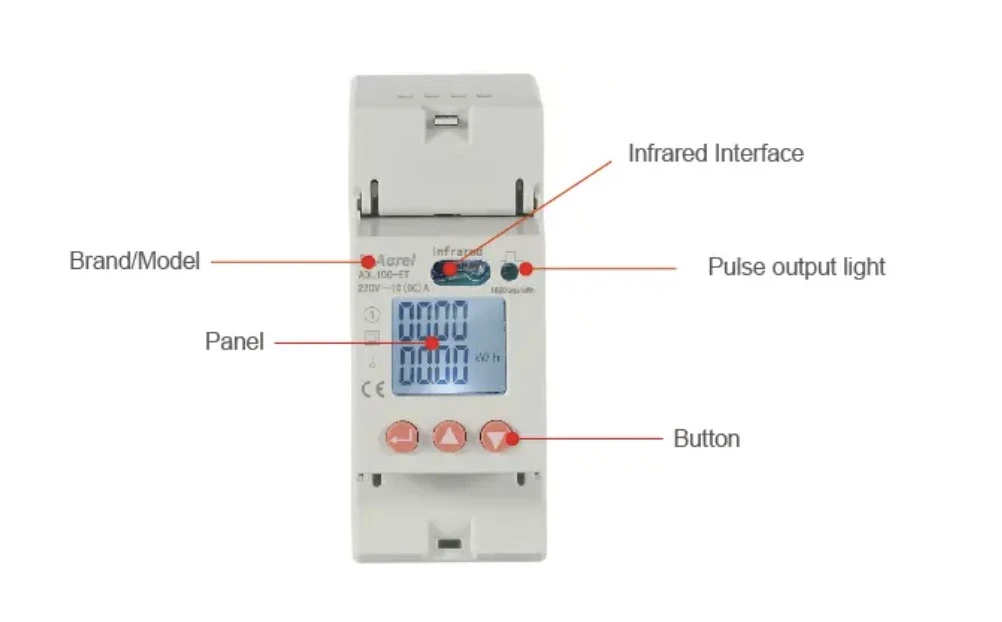

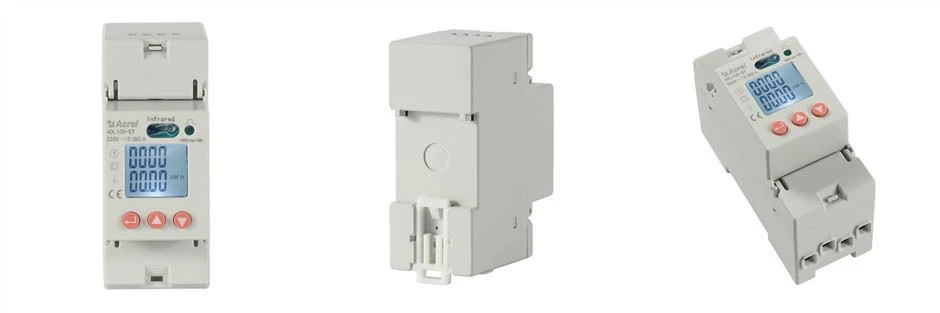

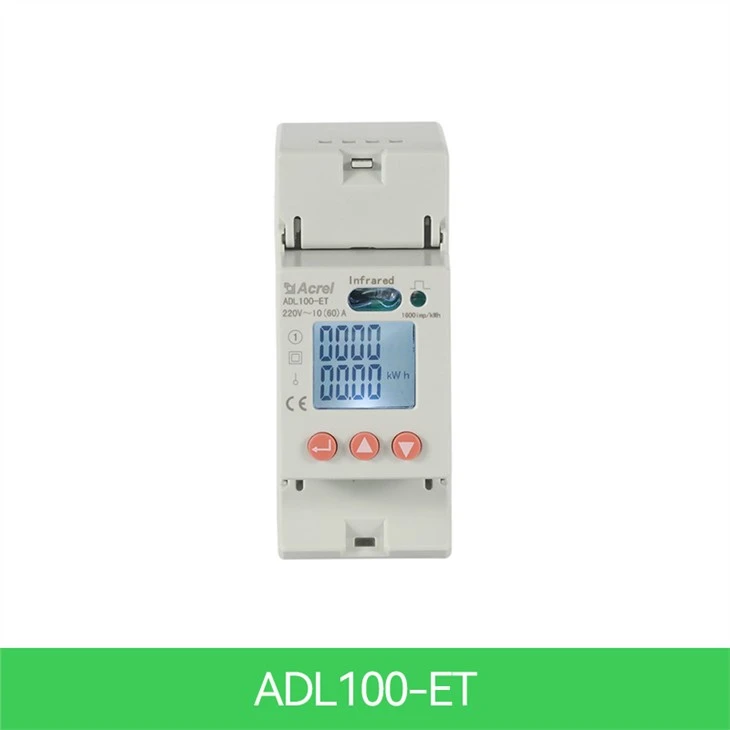

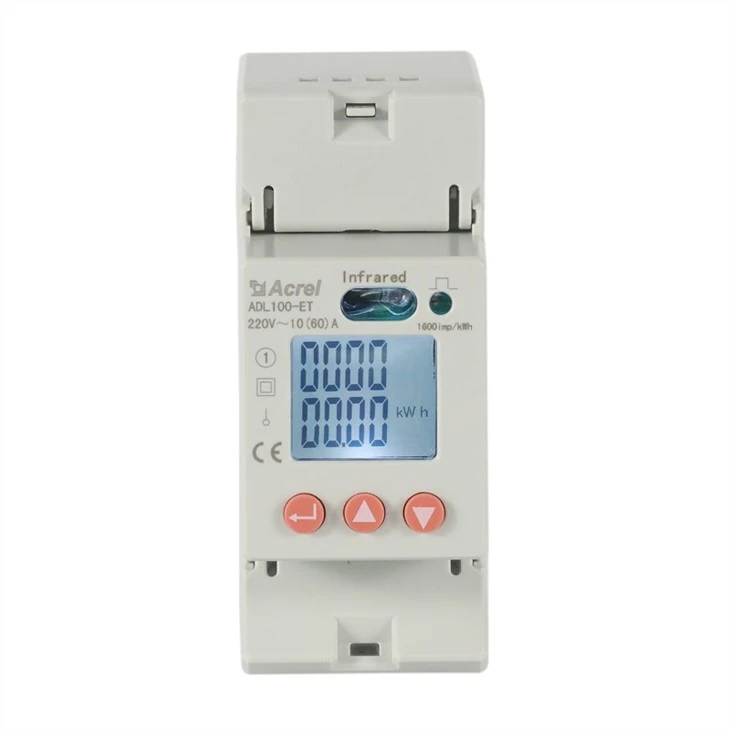

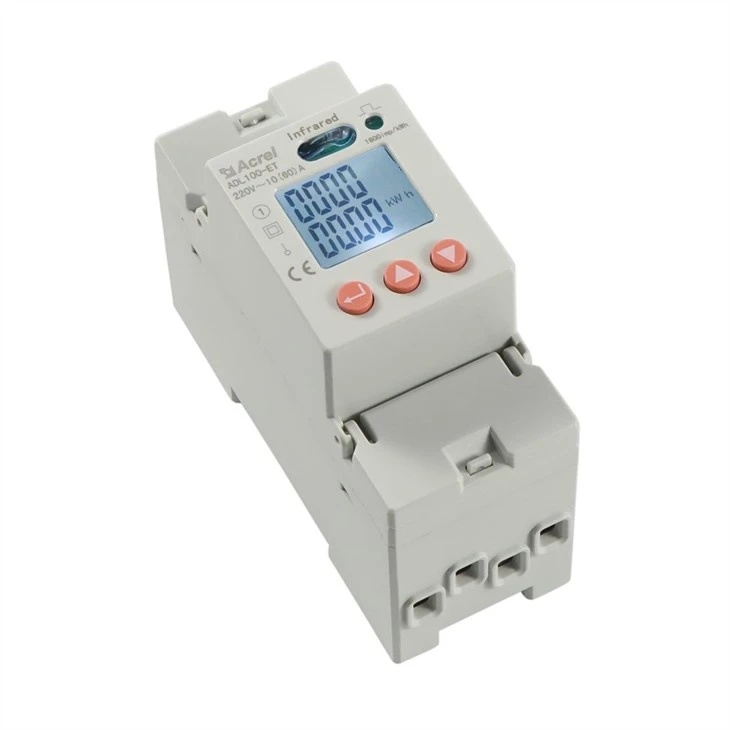

Зовнішній вигляд

1.1

Параметр

Вхідна напруга	Опорна напруга	220В змінного струму
	Довідкова частота	50 Гц
	Споживана потужність	<10VA
Вхідний струм	Основний струм	10A
	Максимальний струм	60A
	Пусковий струм	4‰Ib
	Споживання	<4VA (Maximum current)
Продуктивність вимірювання	Точність вимірювання	1 клас
Продуктивність вимірювання	Діапазон вимірювання	000000.00~99999999 кВт·год
Точність годинника		Помилка Менше або дорівнює 0.5s/d
Активний пульс	Ширина імпульсу	80±20 мс
Активний пульс	Пульс постійний	1600 імп/кВт-год, світлодіодний
спілкування	Інтерфейс	RS485(A+,B-)
	Режим підключення	Екрановані провідники типу вита пара
	Протокол	MODBUS-RTU

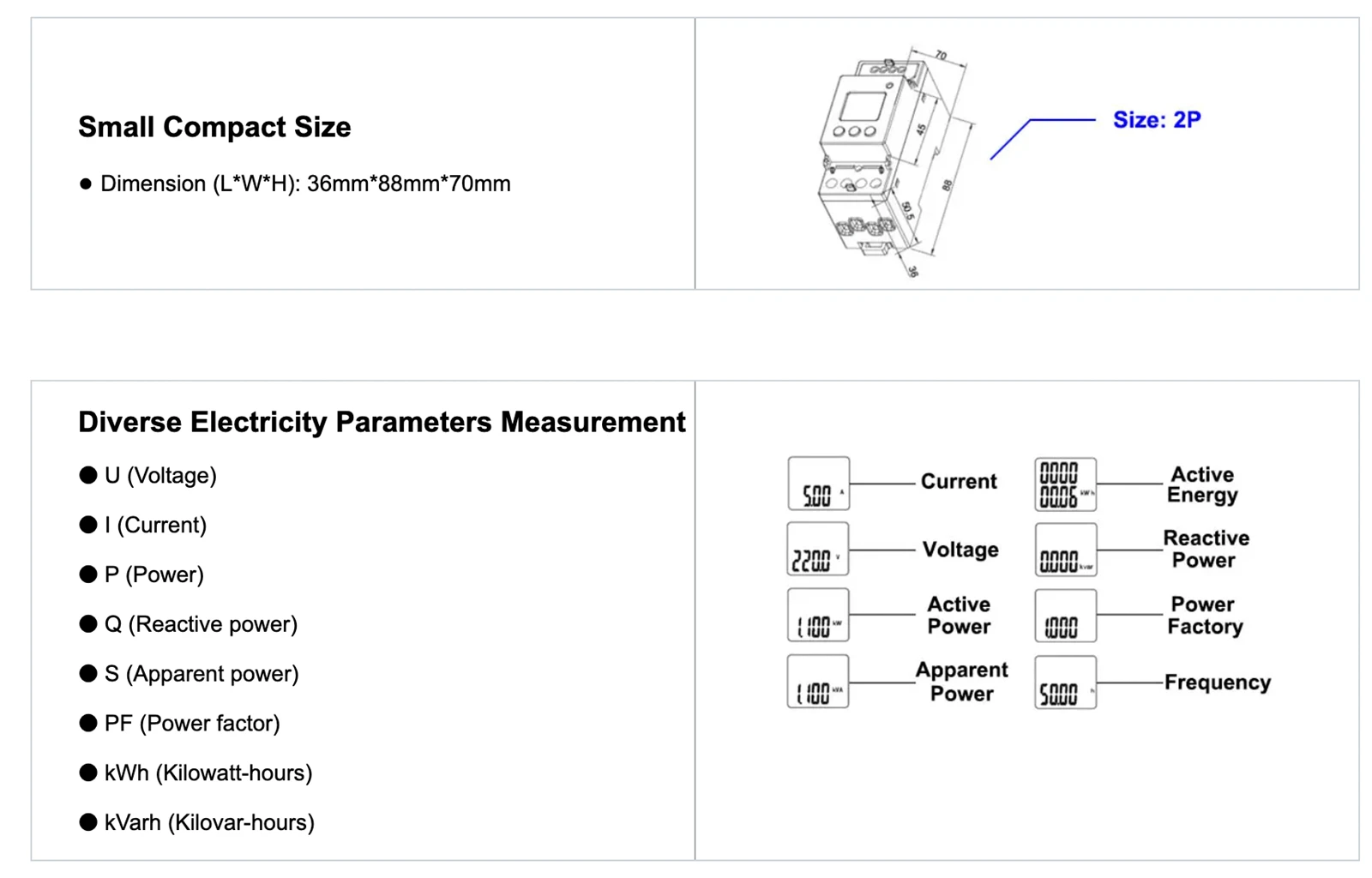

функція

intro

функція	Опис функції	Функція забезпечує
Вимірювання кВт/год	Однофазний активний кВт*год (плюс і мінус)	■
Вимірювання електричних параметрів	Напруга, струм, активна потужність, реактивна потужність, повна потужність, коефіцієнт потужності та частота	■
РК-дисплей	8-розрядний РК-дисплей	■
Програмування ключів	3 клавіші для встановлення таких параметрів, як код, адреса, швидкість передачі даних, багатотарифність і протокол зв’язку	■
Імпульсний вихід	Вихід імпульсу активної енергії	■

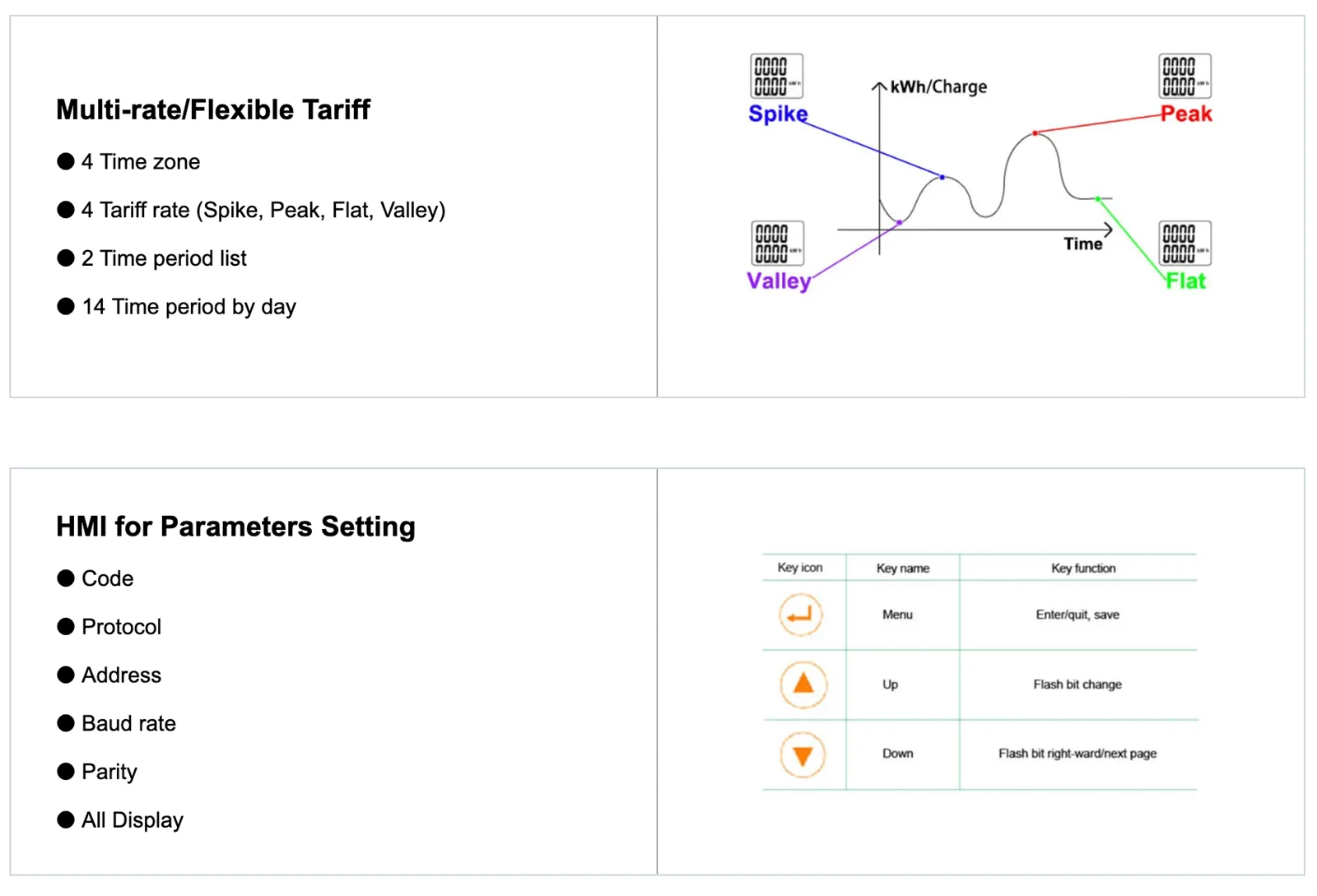

Багатотарифність	Адаптація 4 часових поясів, 2 списків часових інтервалів, 14 часових інтервалів по днях і 4 тарифних ставок	□F

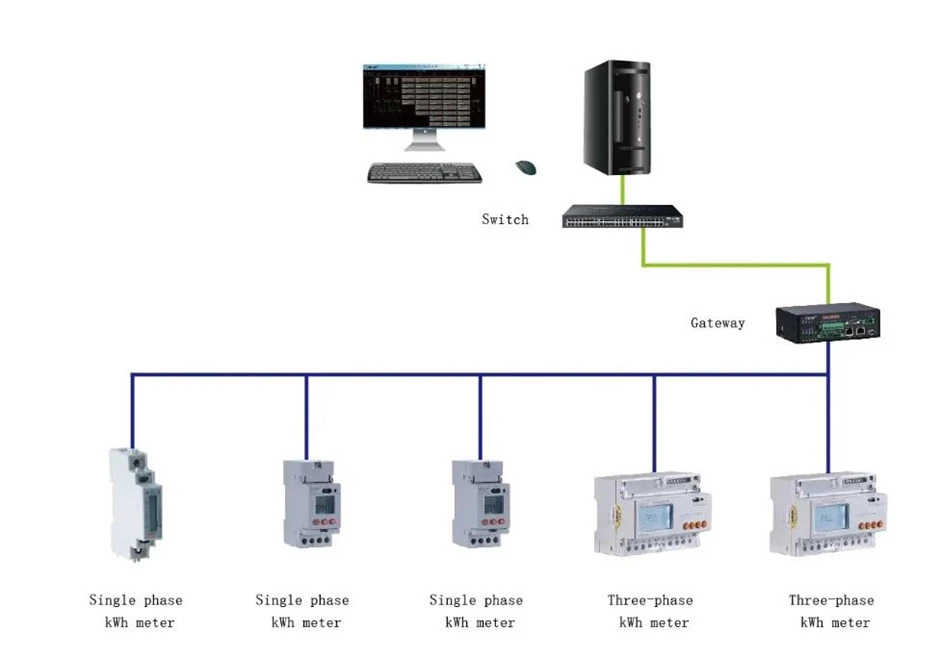

спілкування	Інтерфейс зв'язку: RS485, Протокол зв'язку: MODBUS-RTU	□C
спілкування	Інфрачервоний зв'язок	■

function-min

function2-min

Розміри

1.2_

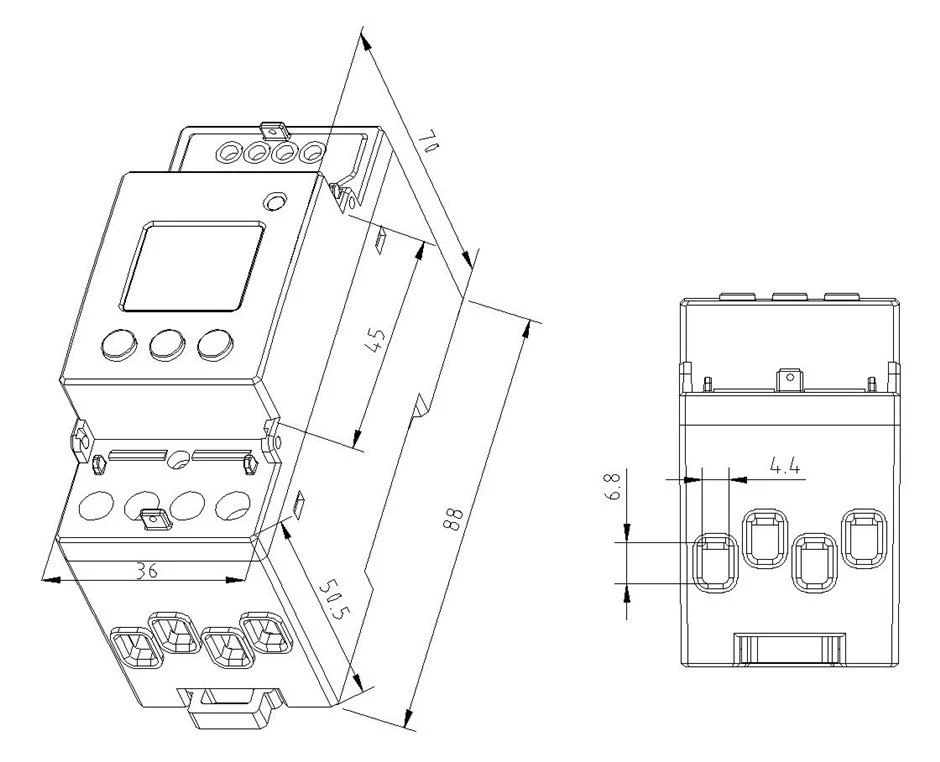

Розміри приладу

Примітка. Крутний момент не повинен перевищувати 4.0Н·м

1.3

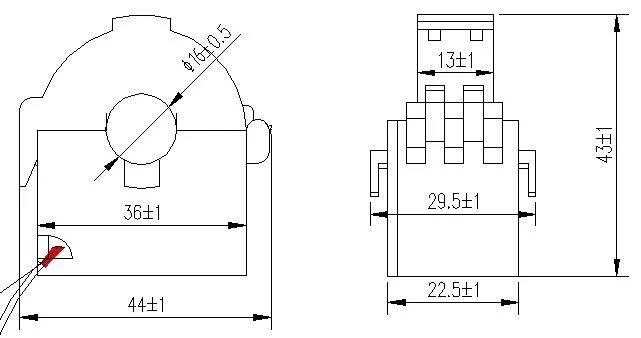

Зовнішні розміри трансформатора

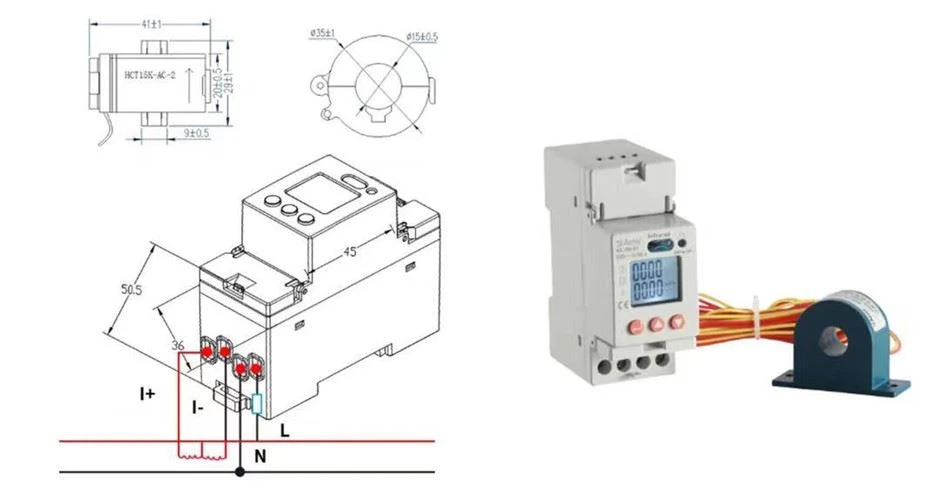

Електропроводка

1.4_

1.5

10(60)A

Однофазний електролічильник ADL100 використовує метод прямого підключення. Будь ласка, зверніть увагу на напрямок входу та виходу під час підключення та щільно закручуйте гвинти, щоб уникнути ненормальної роботи лічильника.
