Застосування
Пристрій моніторингу ізоляції медичної ІТ-системи та система розташування несправностей підходить для операційної лікарні, відділення реанімації (КСУ) та інших важливих місць, а також може забезпечити безпечне місце для таких безперервних, надійних енергетичних рішень.
Структура
Основні функції
1) Основна схема підключення та відображення розподілу полів
2) Збір і відображення даних в режимі реального часу
3) Несправність сигналізації
4) Віддалене налаштування параметрів і запит

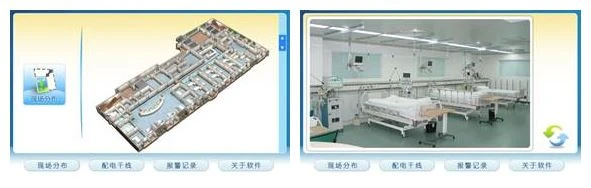

5) Графічний дисплей
Відображення стану ізоляції, стану навантаження та температури ізоляційного трансформатора кожного набору ізольованих енергосистем у графічному вигляді.
Вибір продукту
1) Трансформатор медичної ізоляції серії AITR
 | ◆ Ізоляція трансформаторів для медичних ІТ-систем ◆ Подвійна ізоляційна обробка, Електростатичний захисний шар ◆ Датчик температури PT100 ◆ Номінальна потужність: 3.15 ... 10КВА ◆ ЗНАК CE |
2) AIM-M10 Медичний інтелектуальний ізоляційний монітор
 | ◆ Моніторинг ізоляції для медичних ІТ-систем ◆ Навантаження і температурний контроль ізоляційного трансформатора ◆ Моніторинг відключення пристрою ◆ Світлодіодні індикатори: On, Ізоляція, Перевантаження, Перенавантаження ◆ Один вихід реле тривоги ◆ Кнопка тестування ◆ Один RS485,MODBUS-RTU |
3) AIM-M100 Медичний інтелектуальний ізоляційний монітор
 | ◆ Моніторинг ізоляції для медичних ІТ-систем ◆ Навантаження і температурний контроль ізоляційного трансформатора ◆ Моніторинг відключення пристрою ◆ Світлодіодні індикатори: On, Ізоляція, Перевантаження, Перенавантаження ◆ Два реле тривоги вихід ◆ Кнопка тестування ◆ Один RS485,MODBUS-RTU |
4) AIM-M200 Медичний інтелектуальний ізоляційний монітор
 | ◆ Моніторинг ізоляції для медичних ІТ-систем ◆ Навантаження і температурний контроль ізоляційного трансформатора ◆ Моніторинг відключення пристрою ◆ Світлодіодні індикатори: On, Ізоляція, Перевантаження, Перенавантаження ◆ Два реле тривоги вихід ◆ Кнопка тестування ◆ Розташування несправності ізоляції ◆ RS485 (MODBUS-RTU) + CAN (спеціальний протокол) |
5) AID10 Сигналізація та дисплейний інструмент
◆ Віддалений моніторинг
◆ Світлодіодні індикатори:On, Ізоляція, Перевантаження, Перенап'яти
◆ Кнопка вимкнення звуку
◆ Кнопка тестування
◆ Джерело живлення: DC24V
◆ RS485,MODBUS-RTU
6) AID120 Сигналізація та дисплейний інструмент
 | ◆ Віддалений моніторинг ◆ Світлодіодні індикатори:On, Ізоляція, Перевантаження, Перенап'яти ◆ Кнопка вимкнення звуку ◆ Кнопка тестування ◆ Джерело живлення: DC24V ◆ RS485,MODBUS-RTU |
7) AID150 Сигналізація та дисплейний інструмент
 | ◆ Віддалений моніторинг ◆ Світлодіодні індикатори:On, Ізоляція, Перевантаження, Перенап'яти ◆ Кнопка вимкнення звуку ◆ Кнопка тестування ◆ Джерело живлення: DC24V ◆ RS485,MODBUS-RTU |
8) Aclp10-24 Джерело постійного струму
 | ◆ Джерело живлення для серії AID ◆ Вхід змінного струму 220В, вихід постійного струму 24В ◆ Повністю ізольований лінійний трансформатор ◆ Індикатор живлення |
9) ГЕНЕРАТОР сигналів ASG150
 | ◆ Створення сигналу розташування несправності ◆ Виявлення відключення L1 і L2 ◆ Світлодіодні індикатори: On, Comm, L1, L2, Несправність ◆ CAN шина, користувальницький протокол ◆ Джерело живлення: DC24V |
10) AIL150-4/-8 Локатор несправностей ізоляції
| ◆ Розташування несправності ізоляції в ІТ-системах змінного струму ◆ AIL150-4: 4 вимірювальні канали ◆ AIL150-8: 4 вимірювальні канали ◆ Світлодіодні індикатори: On, Comm, L1 ... L8 ◆ CAN шина, користувальницький протокол ◆ Джерело живлення: DC24V |
Типове рішення

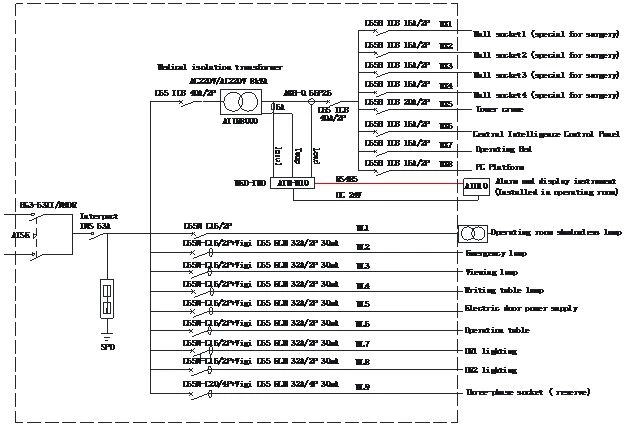

1) Набір з чотирьох частин
2) Набір з п'яти частин

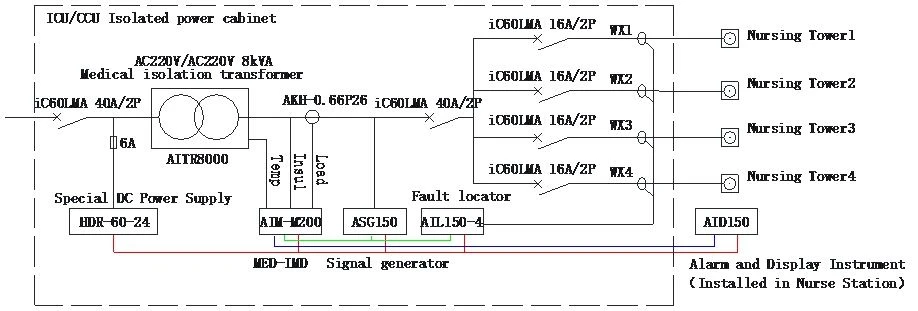

3) Набір з семи частин

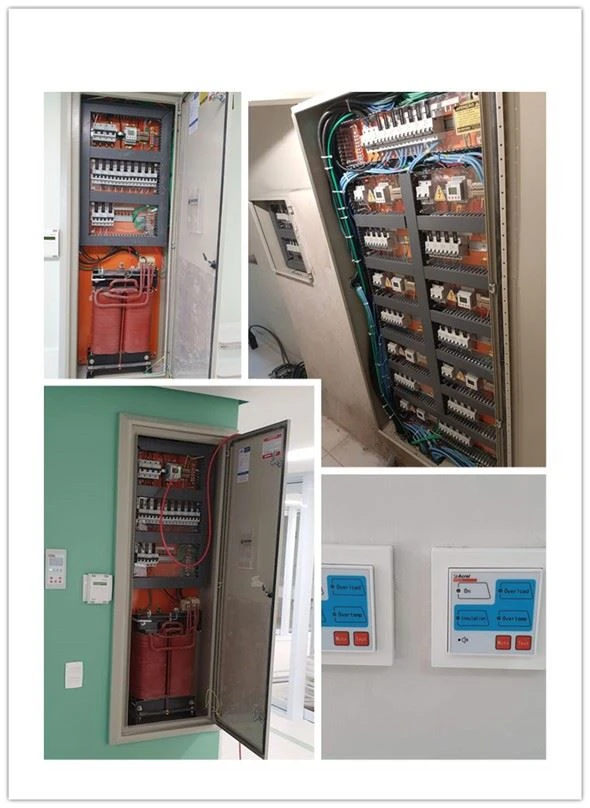

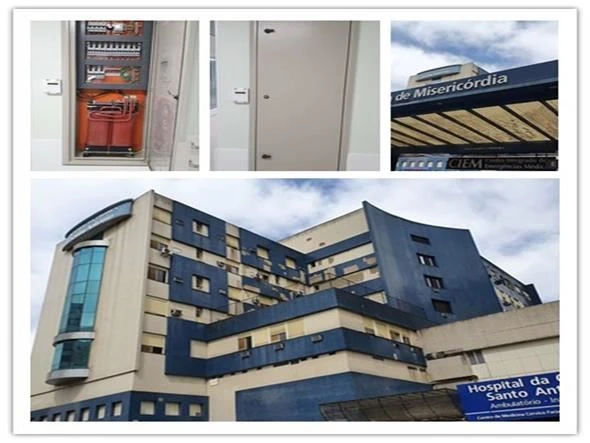

Фотографії на сайті
