Інформація

Характеристика

1) Зв'язок:RS485/Modbus-Rtu

2) Багатоконтурний:A плюс B незалежний вихід 2 ланцюга DC24V

3)Оцінка U і I:U: AC 220V/380V I:5A

функція

·A плюс B незалежні 2 схеми трифазної магістральної шини напруга, струм, активна потужність, реактивна потужність, повна потужність, коефіцієнт потужності, активна енергія, реактивна енергія, напруга від нуля до землі, струм витоку, струм нульової послідовності, загальна вміст гармоній (THD), 2-63 гармоніки, температура навколишнього середовища та вологість.

·8 входів стану перемикання,

·4 виходи стану комутації, 2 моніторингу витоку

·3 комунікації RS485

монтаж

DIN 35 мм

Розмір (Д*Ш*В):

180*90*45

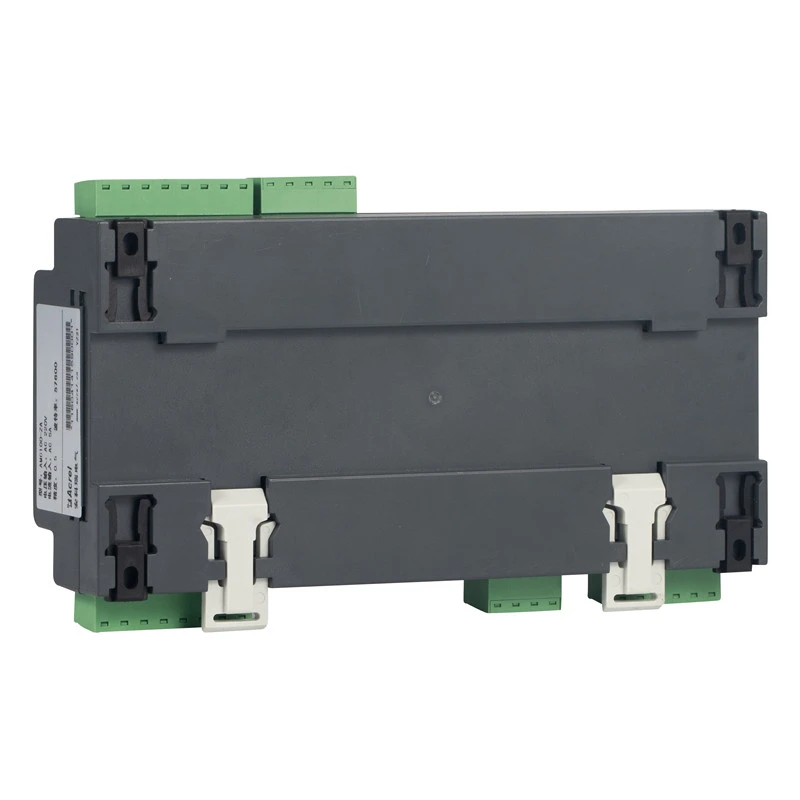

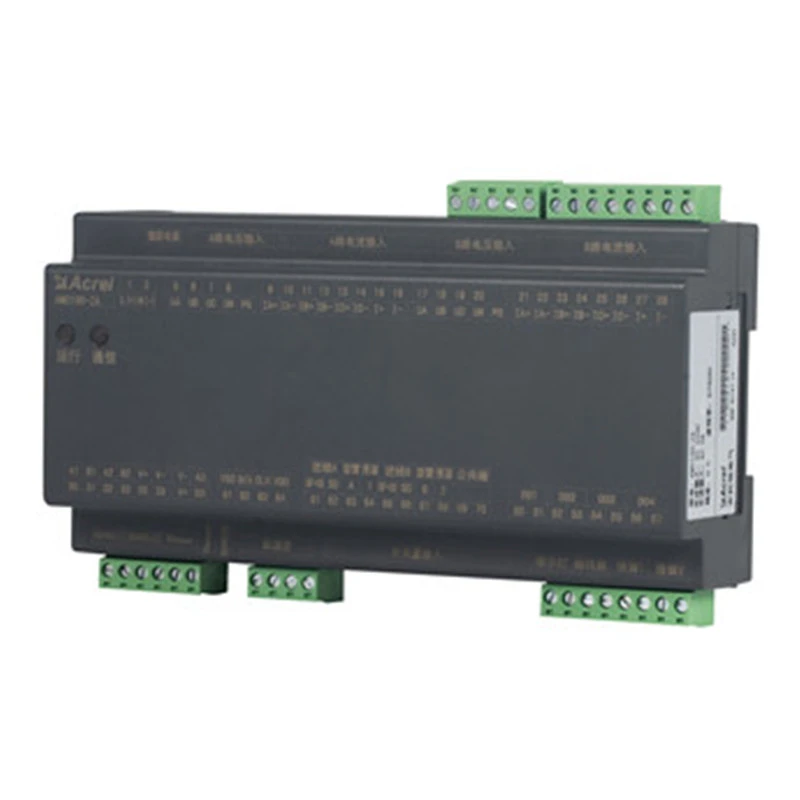

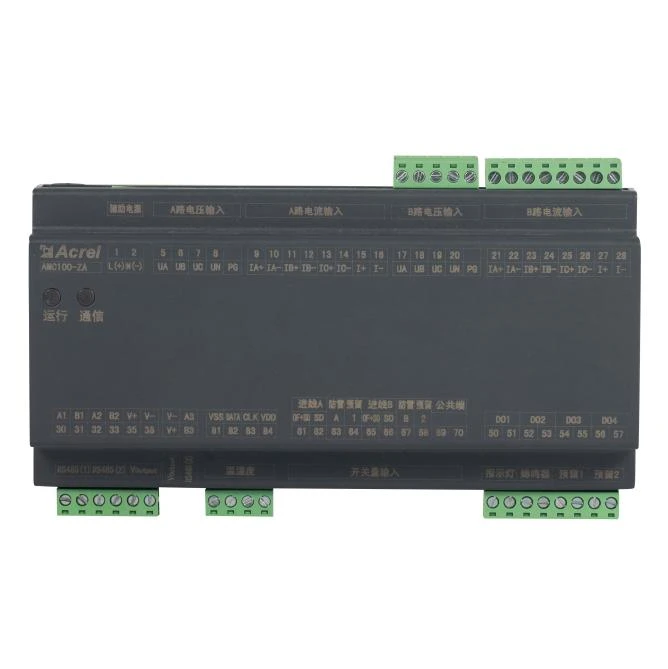

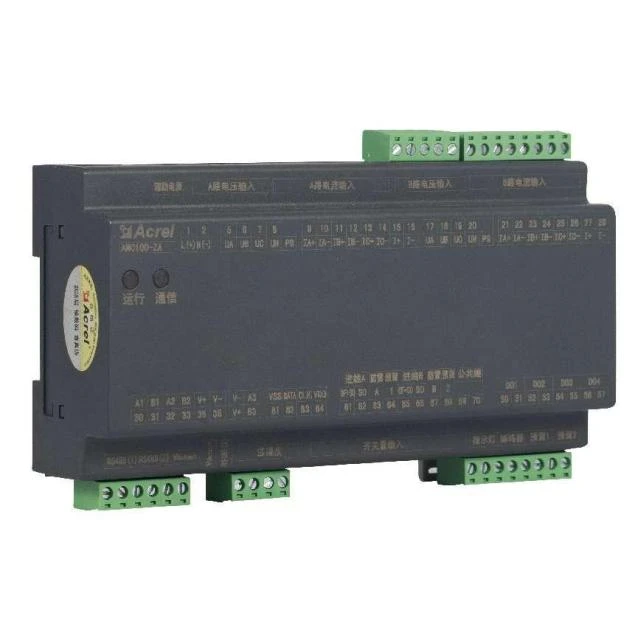

Зовнішній вигляд

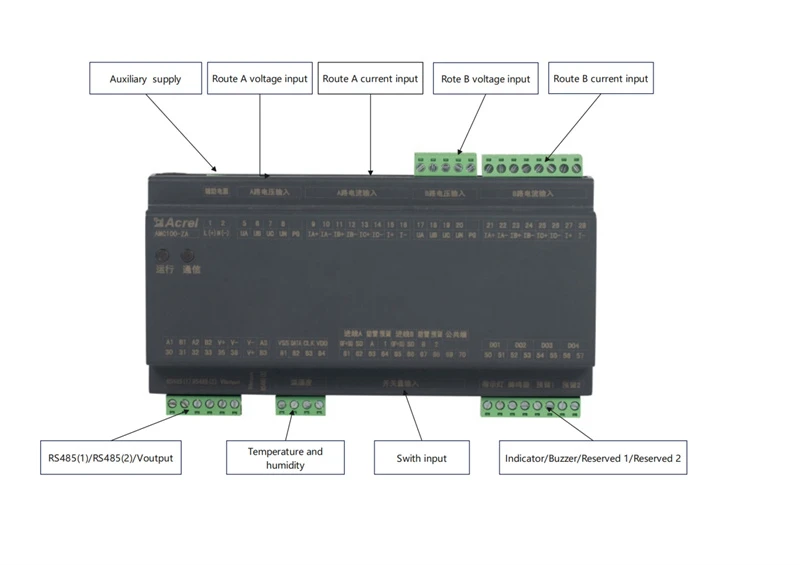

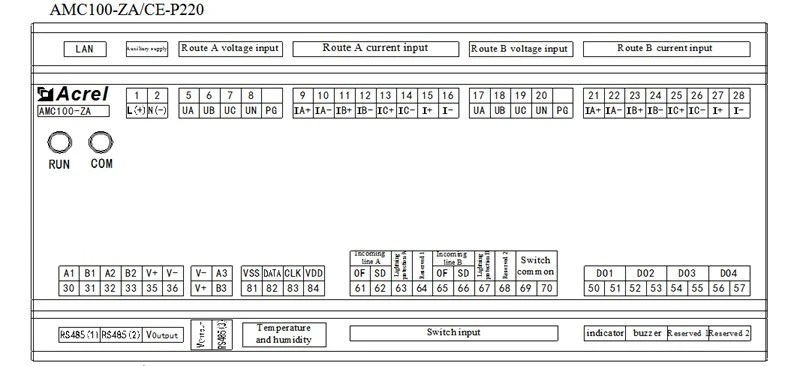

Електропроводка

Параметр

Система розподілу		змінного струму
Напруга шини	Номінальна напруга	220V
	Діапазон вимірювання	±20 відсотків
	Перевантаження	Миттєва напруга 2 рази/сек
Струмовий вхідний контур	Оцінений	Вторинна 5А
	Діапазон	0-6A
	Перевантаження	Безперервно 1,2 рази, миттєво 10 разів/сек
Точність	Вхідна лінія	Рівень напруги/струму {{0}}.2, рівень активної потужності/енергії 0,5, рівень реактивної потужності/енергії 1
	Температура	±1 градус
	Вологість	±5 відсотків
Частота		AC45-65}Hz
Допоміжне джерело живлення		AMC100-ZA: сигнал для отримання живлення (менше або дорівнює 15 Вт) AMC100-ZA-P220: незалежне джерело живлення 220 В AMC100-ZA-P24: DC 12-24 V автономне джерело живлення
Опір ізоляції		Опір ізоляції між усіма клемами та струмопровідними частинами оболонки не менше 100 МОм
Перемикач вихід		4 канали 3A 250VAC/3A 30VDC
Переключити вхід		8 сухих вузлів
спілкування		1 ізольований RS485/Modbus-RTU до фонової системи 1 RS485/Modbus-RTU до сенсорного екрана 1 RS485/Modbus-RTU підключення нижнього модуля Додаткова 1-канал функція зв’язку Ethernet
монтаж		Установка на рейку DIN35 мм або нижню пластину

Цитата

Форма	Тип	функція	FOB Шан Хай (дол. США)
	AMC100-ZA	Моніторинг параметрів повної потужності подвійної трифазної вхідної схеми змінного струму A плюс B, 8 входів стану перемикання, 4 виходи стану перемикання, 2 моніторингу витоку, 1 виявлення температури та вологості, 3 комунікації RS485	148
	КУА-ФА30	Відстежуйте параметри повної потужності загалом 30 гілок подвійних розеток змінного струму A+B та 1 зв’язку RS485	133
	AMC-FA48	Відстежуйте параметри повної потужності загалом 48 гілок A плюс B подвійних розеток змінного струму та 1 зв’язку RS485	177
	AMC-FAK30	Відстежуйте параметри повної потужності та стан перемикача загалом 30 гілок подвійних розеток змінного струму A+B та 1 зв’язку RS485	177
	AMC-FAK48	Відстежуйте параметри повної потужності та стан комутатора загалом 48 гілок подвійних розеток змінного струму A+B та 1 зв’язку RS485	237
	AMC100-ZD	Відстежує напругу, струм, потужність та електричну енергію 2 незалежних вхідних ліній A плюс B, 8 комутаційних входів, 4 комутаційних виходів, 1 датчик температури та вологості та 3 комунікації RS485	148
	AMC100-FD30	Моніторинг параметрів повної потужності подвійних вихідних ліній постійного струму A плюс B у загальній кількості 30 гілок та 1 комунікації RS485	133
	AMC-FD48	Контролюйте параметри повної потужності подвійних вихідних ліній постійного струму A плюс B у загальній кількості 48 гілок та 1 комунікації RS485	177
	AMC100-FDK30	Відстежуйте параметри повної потужності та стан перемикання (активний) подвійної розетки постійного струму A плюс B, 30 гілок і 1 зв’язок RS485	177
	AMC100-FDK48	Відстежуйте параметри повної потужності та стан перемикання (активний) подвійної розетки постійного струму A плюс B, 48 гілок і 1 зв’язок RS485	237
