Інформація

Характеристика

1) Зв'язок:RS485/Modbus-Rtu

2) Багатоконтурний:A плюс B незалежний вихід 2 ланцюга DC24V

3)Оцінка U і I:U:DC48V/240V/336V I:5V

функція

· A плюс B дві незалежні лінії постійного струму напруги, струму, потужності, електроенергії, 1 канал моніторингу температури та вологості

·8 входів стану перемикання

·4 виходи стану перемикання

·3 комунікації RS485

монтаж

DIN 35 мм

Розмір (Д*Ш*В):

180*90*45

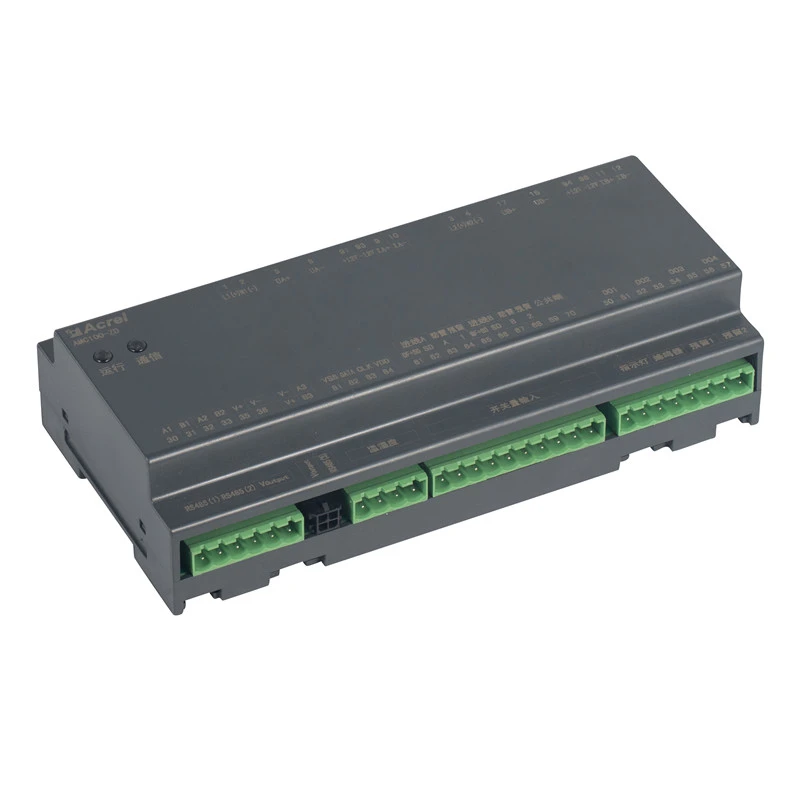

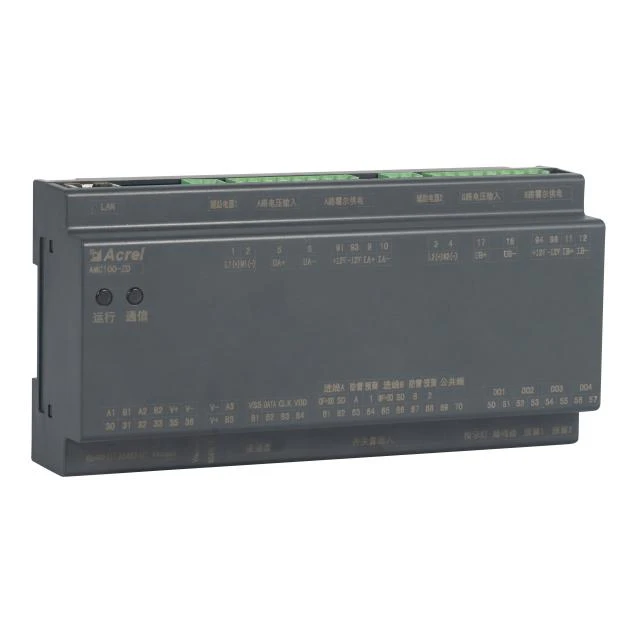

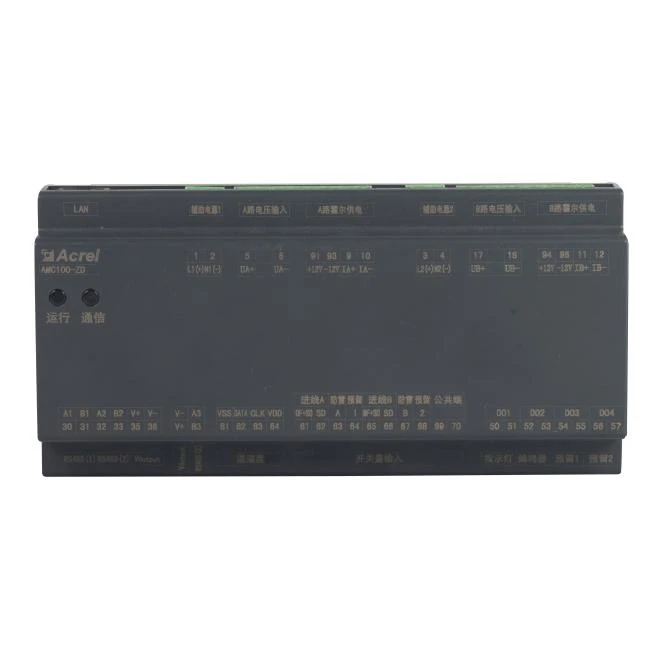

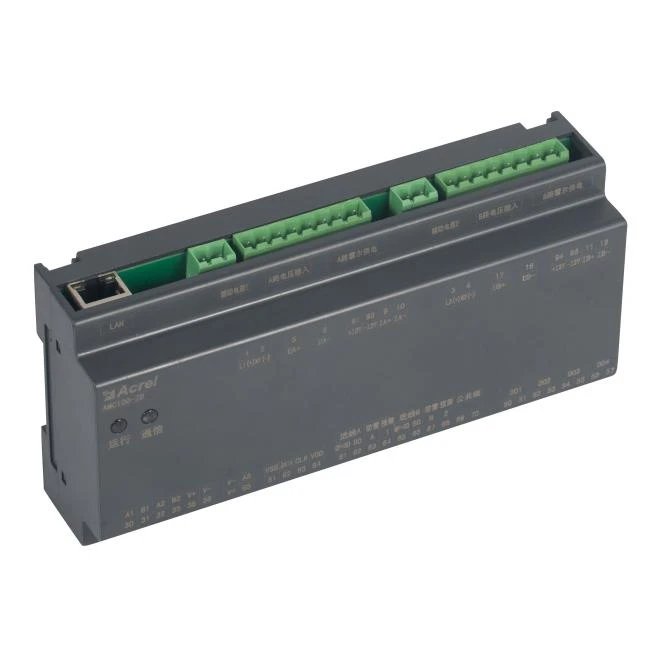

Зовнішній вигляд

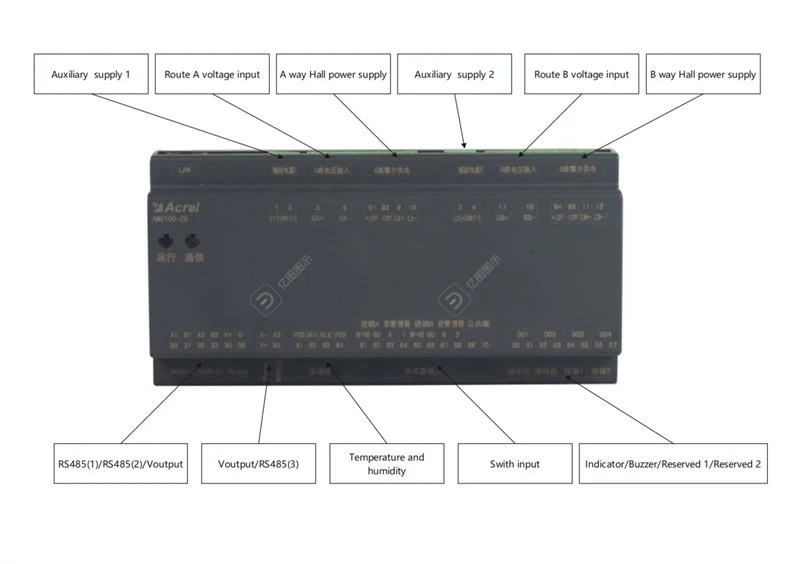

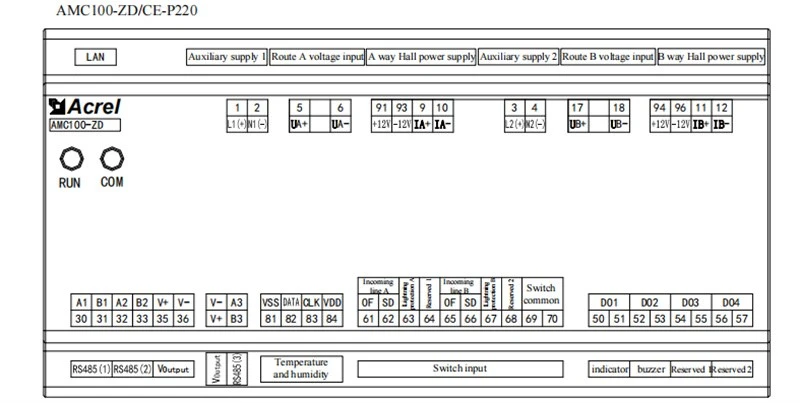

Електропроводка

Параметр

Система розподілу		Постійний струм
Напруга шини	Номінальна напруга	48 В постійного струму, 240 В постійного струму, 336 В постійного струму
	Діапазон вимірювання	±20 відсотків
	Перевантаження	Миттєва напруга 2 рази в секунду
Струмовий вхідний контур	Оцінений	5 В（датчик Холла, ±12 В живлення від AMC100-ZD）
	Перевантаження	Тривалість 1,2 рази, миттєво 10 раз/сек
Навколишнє середовище	Висота	Менше або дорівнює 2500 м
	Температура	Експлуатація:-15 градус -55 градус Зберігання:-25 градус -70 градус
	Вологість	Відносна вологість Менше або дорівнює 93 відсоткам
монтаж		Спосіб встановлення на рейку DIN35 мм або нижню пластину
Допоміжне джерело живлення		AMC100-ZD: Потужність сигналу（менше або дорівнює 15 Вт） AMC100-ZD-P24:DC 12-24V незалежне джерело живлення AMC100-ZD-P220: 1, коли постійна напруга DC240V, DC336V, живиться від AC220V, Незалежне джерело живлення DC240V,DC336V 2, коли постійна напруга DC48V, живиться від незалежного джерела постійного струму 48V
Опір ізоляції		Опір ізоляції між усіма клемами та струмопровідними частинами на корпусі має бути не менше 100 МОм
Перемикач вихід		4 канали 3A 250VAC/3A 30VDC
Переключити вхід		8 сухих вузлів
спілкування		1 канал ізольований RS485/Modbus-RTU до фонової системи 1RS485/Modbus-RTU для сенсорного екрану З’єднання 1RS485/Modbus-RTU з наступним модулем 1-Канал функції зв’язку Ethernet є необов’язковим
монтаж		Установка на рейку DIN35 мм або нижню пластину

Цитата

Форма	Тип	функція	FOB Шан Хай (дол. США)
	AMC100-ZA	Моніторинг параметрів повної потужності подвійної трифазної вхідної схеми змінного струму A плюс B, 8 входів стану перемикання, 4 виходи стану перемикання, 2 моніторингу витоку, 1 виявлення температури та вологості, 3 комунікації RS485	148
	КУА-ФА30	Відстежуйте параметри повної потужності загалом 30 гілок подвійних розеток змінного струму A+B та 1 зв’язок RS485	133
	AMC-FA48	Відстежуйте параметри повної потужності загалом 48 гілок A плюс B подвійних розеток змінного струму та 1 зв’язку RS485	177
	AMC-FAK30	Відстежуйте параметри повної потужності та стан комутатора загалом 30 гілок подвійних розеток змінного струму A+B та 1 зв’язку RS485	177
	AMC-FAK48	Відстежуйте параметри повної потужності та стан комутатора загалом 48 гілок подвійних розеток змінного струму A+B та 1 зв’язку RS485	237
	AMC100-ZD	Відстежує напругу, струм, потужність та електричну енергію 2 незалежних вхідних ліній A плюс B, 8 комутаційних входів, 4 комутаційних виходів, 1 датчик температури та вологості та 3 комунікації RS485	148
	AMC100-FD30	Відстежуйте параметри повної потужності подвійних вихідних ліній постійного струму A плюс B у загальній кількості 30 гілок та 1 зв’язку RS485	133
	AMC-FD48	Відстежуйте параметри повної потужності подвійних вихідних ліній постійного струму A плюс B у загальній кількості 48 гілок та 1 комунікації RS485	177
	AMC100-FDK30	Відстежуйте параметри повної потужності та стан перемикання (активний) подвійної розетки постійного струму A плюс B, 30 гілок і 1 зв’язок RS485	177
	AMC100-FDK48	Відстежуйте параметри повної потужності та стан перемикання (активний) подвійної розетки постійного струму A плюс B, 48 гілок і 1 зв’язок RS485	237
