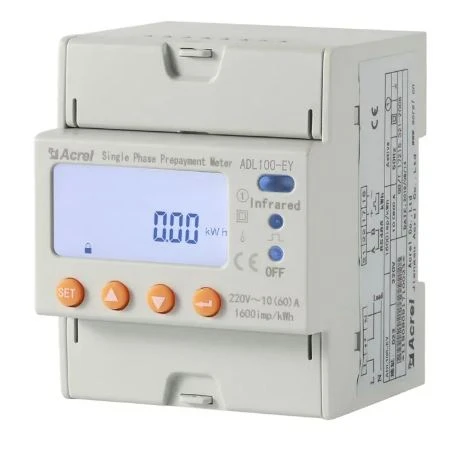

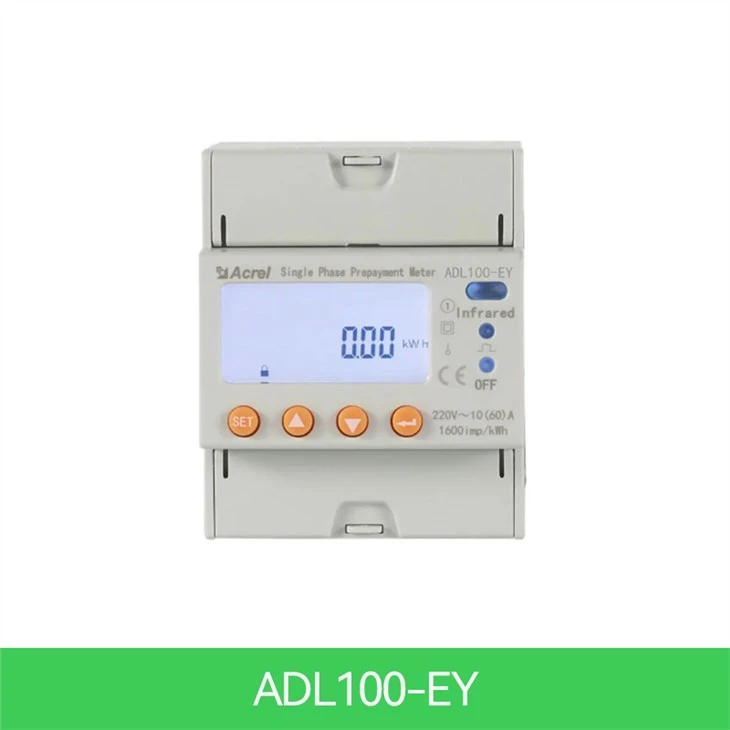

Однофазний передплачений лічильник енергії

● Вимірювання: 1-фазний кВт·год (клас 1), кВарх, Активна Потужність, Реактивна потужність, Струм, Напруга тощо
● Номінальна напруга: 220 ~ 264 В змінного струму & 45 ~ 65 Гц (вхід сигналу напруги також служив джерелом живлення лічильника)
● Номінальний струм: 10(60)A змінного струму (пряме з'єднання)
● Зв'язок: RS485 (MODBUS-RTU); Інфрачервоні
● Автоматичне керування: вбудоване реле для вмикання керування
● Мультитарифний та мультитариф: 4 тарифні ставки (Спайк, Пік, Долина та Ціна за одиницю кВт·год)
● Дисплей: LCD (8 цифр)

Опис

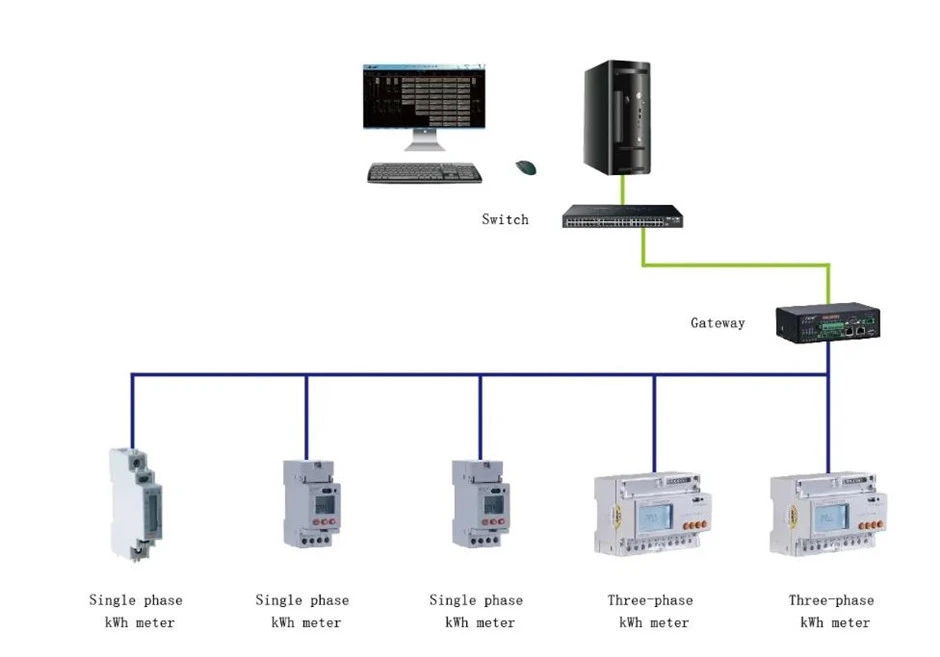

За допомогою передплаченої системи Acrel ADL100-EY однофазні передплачені лічильники енергії з внутрішньою перервою для здійснення інтроконтрору. Din-Rail встановлює, дешева ціна. Цей передплачений лічильник енергії має функції передплаченого зв'язку, контролю навантаження та зв'язку RS485 тощо. За допомогою платформи Acrel EMS IoT можна дистанційно керувати лічильниками або дистанційним депозитом гідрогоноратури або використовувати RF / IC Card для реалізації місцевої передплаченої функції. Відповідати відповідним технічним вимогам електронного лічильника потужності в стандартах IEC62053-21, IEC62053-22.

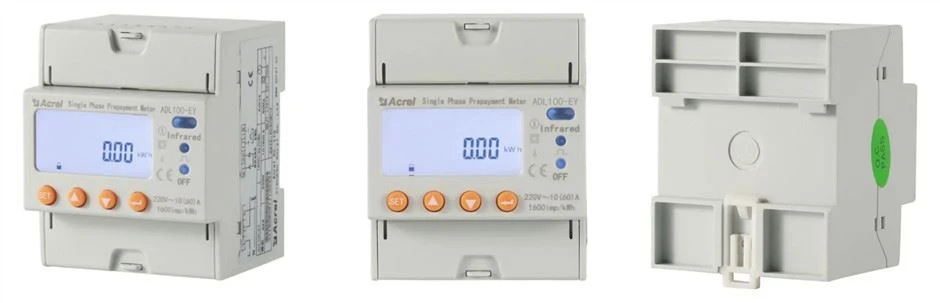

Вигляд

Параметри

Технічний параметр		ADL100-EY
Напруги	Еталонна напруга	220В
	Посилання частота	50 Гц
	Споживання	<4va(each>
Струм	Вхідний струм	10(60)А
	Початковий струм	Підключитися безпосередньо: 0.004 Ib, підключитися через CT: 0.002In
	Споживання	<4va (maximum="">
Вимірювання Продуктивність	Точність Вимірювання	1 Клас
Точність годинника		Помилка ≤0.5s/d
Активний пульс	Ширина імпульсу	80ms±20ms
Активний пульс	Константа пульсу	1600imp/кВт·год
Communicati on	Інтерфейс	RS485(A+、B-)
	Режим підключення	Екрановані провідники крученої пари
	Протокол	МОДБУС-РТУ

Функція

Ім'я функції	Опис функції		Функція постачати
	ADL300-EY	ADL100-EY
Вимірювання кВт·год	Загальна активна кВт•год (позитивна та негативна загалом)		■
Вимірювання електричних Параметри	U、I 、P、Q、S、PF、F		■
Передплачений режим	Через передплачену підзарядку зв'язку RS485, шифрування даних		■
Контроль	Вбудована підпідхівка великої потужності реле для досягнення керування вимиканням навантаження		■

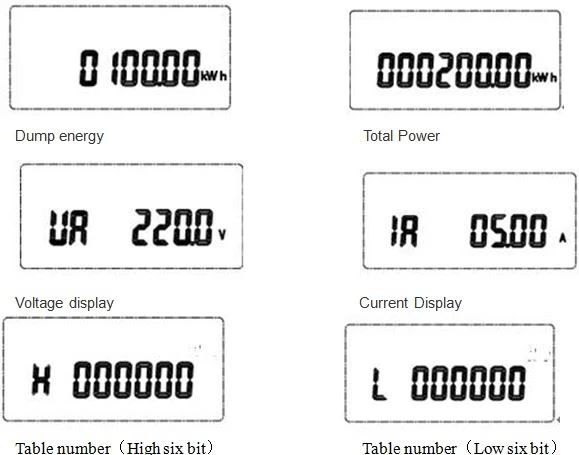

РК-дисплей	8 біт розділ РК-дисплей		■
Зв'язок	Інтерфейс зв'язку: RS485, Зв'язок протокол: MODBUS-RTU		■
Мультитариф	4 тарифні ставки, 14 інтервалів часу за днем		□F
